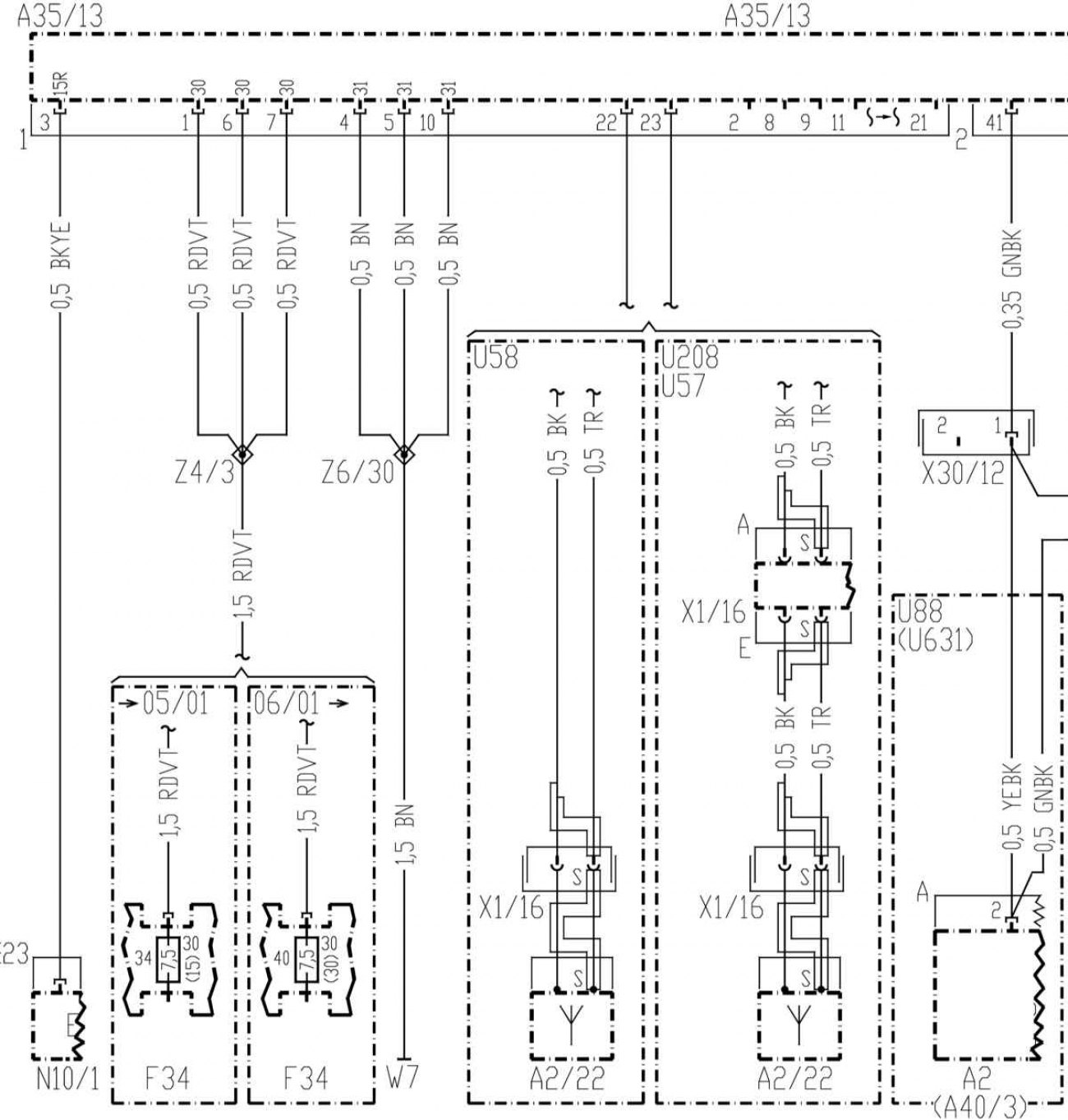

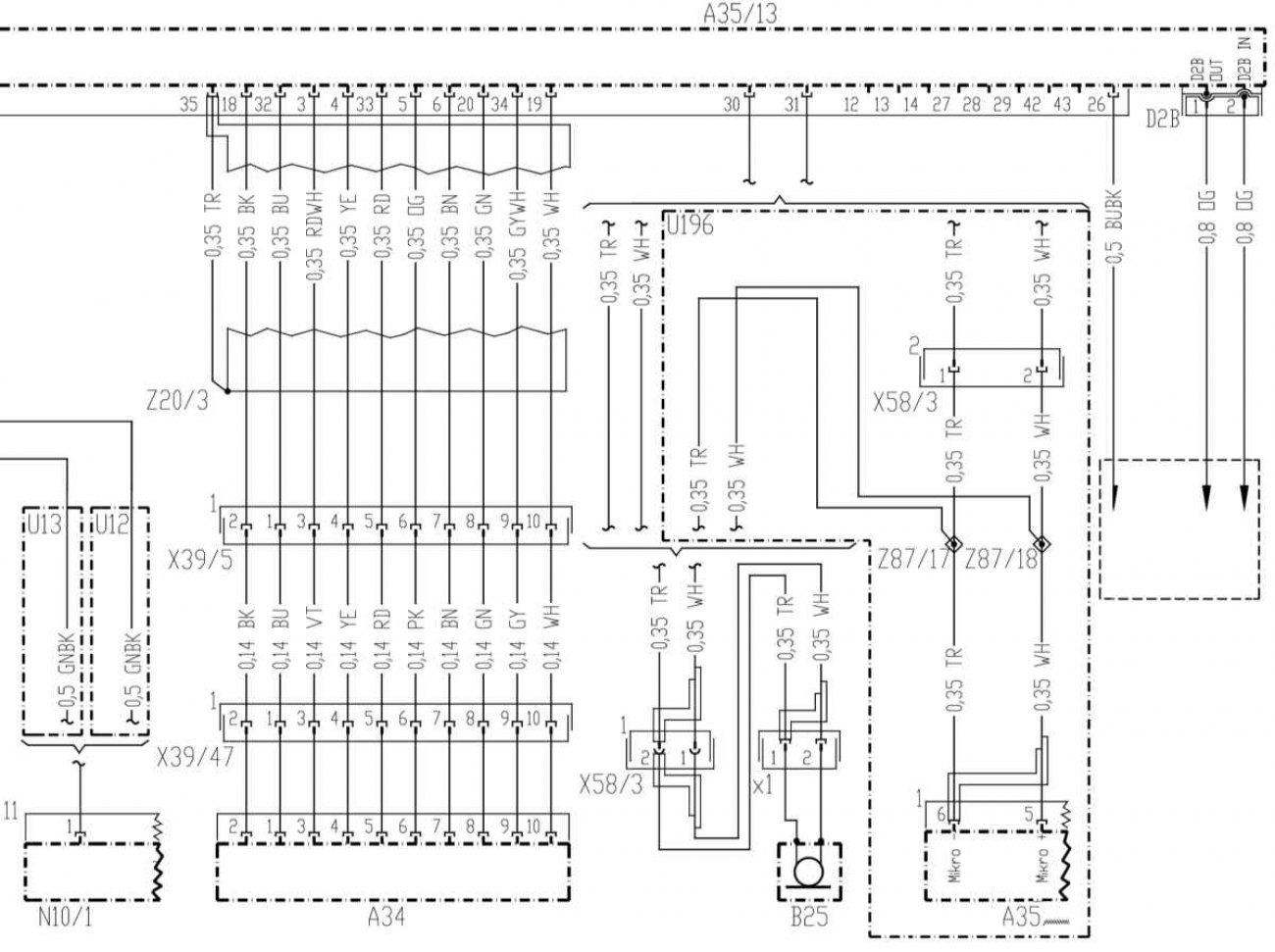

Схема на свързване на мобилен телефон

0

Мобилен телефон

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

За символи и съкращения на електрически диаграми вж тук →

Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
