Електрически схеми (преди 2000)

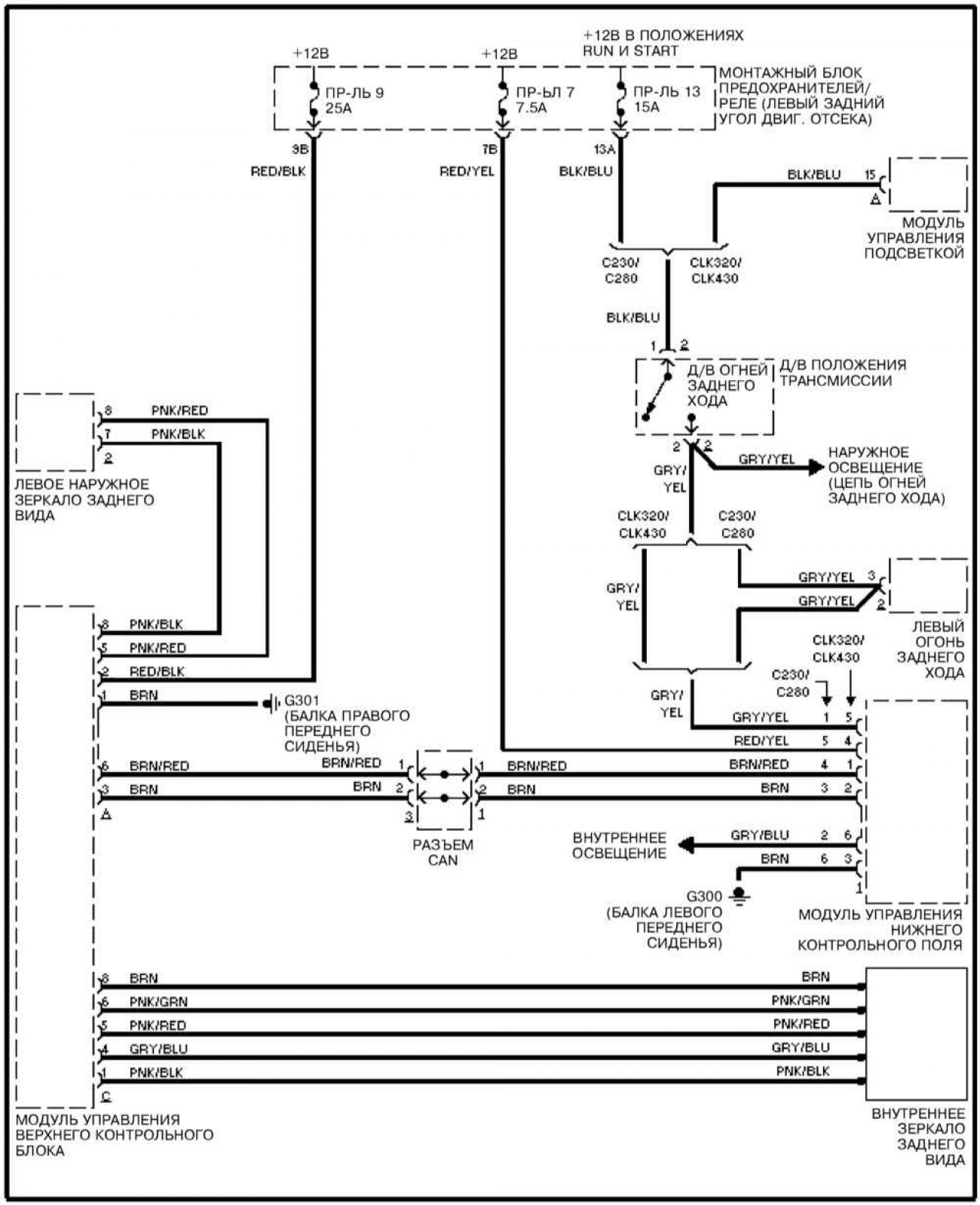

Електрическа схема за автоматично затъмняване на вътрешното огледало за обратно виждане
0
Вериги на вътрешното огледало за обратно виждане с автоматично затъмняване
Открыть большую картинку в новой вкладке »
За обозначения и съкращения на диаграми на електрическо оборудване вижте
тук →
