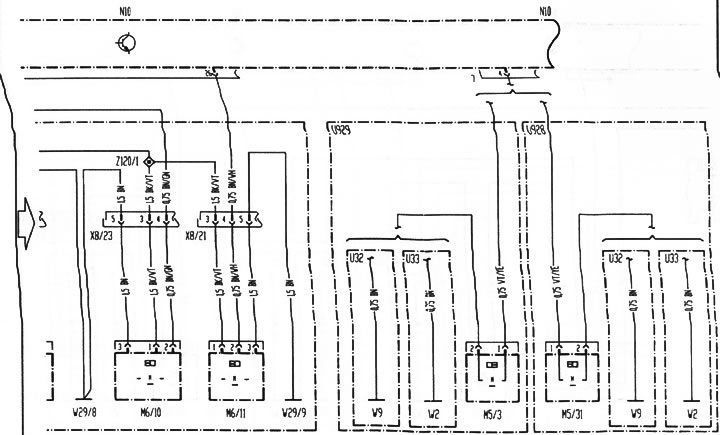

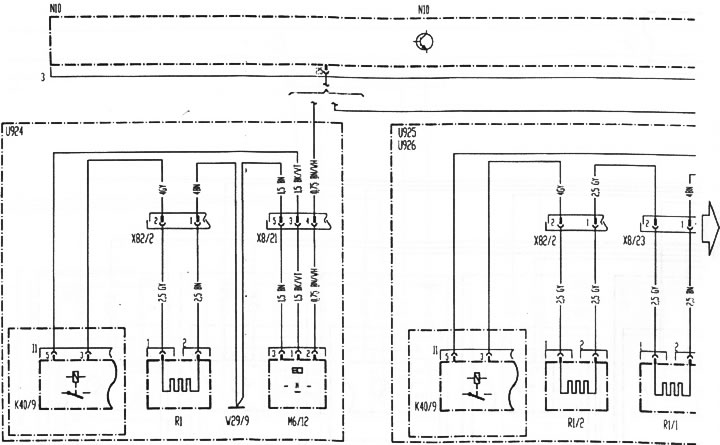

Схема 55. Задний стеклоочиститель
55 a
55 b
(Текст перепубликован с веб-сайта mercedesman)
55 a
55 b
(Текст перепубликован с веб-сайта mercedesman)
Схема 55. Задний стеклоочиститель (Mercedes-Benz Vito W639)
55 a
55 b
(Текст перепубликован с веб-сайта mercedesman)
