Блок-схема системы пассивной безопасности (Mercedes-Benz Vito W639)

0
VN 10.001

VN 10.001

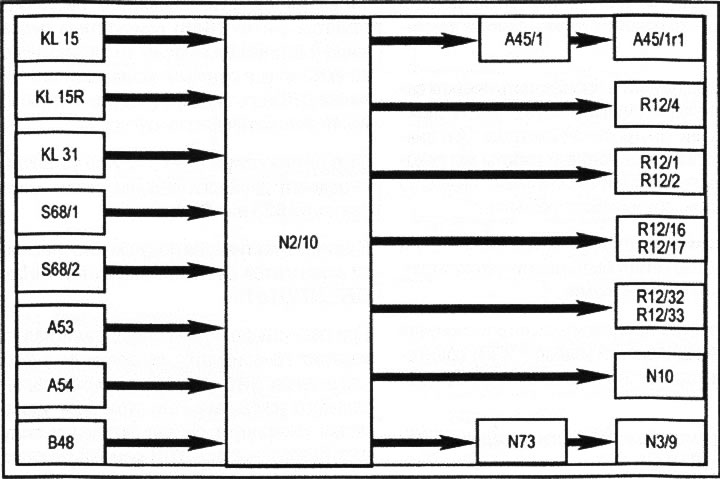

А45/1. Контакт вращающегося контактного сочленения рулевой колонки (вкс); А45/1r1. Пиропатрон подушки безопасности водителя; А53. Левый датчик бокового столкновения; А54. Правый датчик бокового столкновения; В48. Датчик распознавания присутствия человека или наличия детского кресла на переднем правом сиденьи KI 15.KI 15r.К131.N₂/10. Блок управления srs; N3/9. Блок управления cdi; N10. Блок управления sam; N73. Блок управления включением зажигания eis (ezs); R12/1 Пиропатрон преднатяжителя ремня безопасности водителя etr (gus); R12/2. Пиропатрон преднатяжителя ремня безопасности переднего пассажира etr (gus); R12/4. Пиропатрон подушки безопасности переднего пассажира; R12/16. Пиропатрон левой верхней боковой подушки безопасности; R12/17. Пиропатрон правой верхней боковой подушки безопасности; R12/32. Пиропатрон левой боковой подушки безопаспости (защита грудной клетки); R12/33. Пиропатрон правой боковой подушки безопасности (защита грудной клетки); S68/1. Выключатель, контролирующий застегивание ремня безопасности водителя; S68/2. Выключатель, контролирующий застегивание ремня безопасности переднего пассажира




VN 10.002

VN 10.002

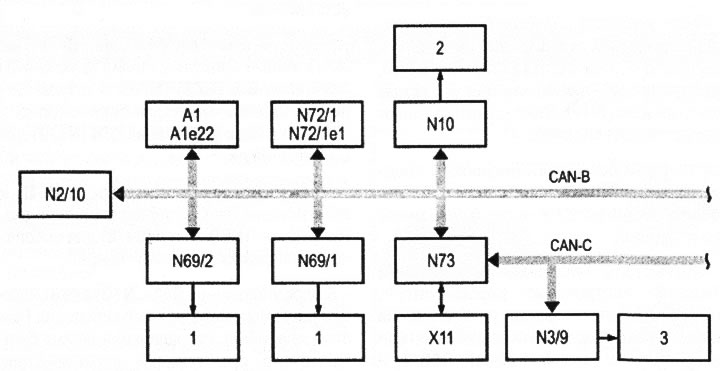

1. Аварийное открывание дверей; 2. Аварийная сигнализация; 3. Выключение двигателя; А1. Комбинация приборов; А1е22. Индикатор неисправности системы SRS; N₂/10. Блок управления SRS; N3/9. Блок управления CDI; N10. Блок управления SAM; N69/1. Блок управления левой передней дверью; N69/2. Блок управления правой передней дверью; N72/1. Блок управления верхней панелью управления; N72/1e1. Световой индикатор выключения правой передней подушки безопасности при наличии детского сиденья; N73. Блок управления включением зажигания EIS (EZS); Х11. Разъем шины тайных; CAN В. Мультиплексная сеть салона (CAN-B); CAN-C. Мультиплексная сеть моторного отсека (CAN-C)
