Снятие
1. Снимите впускной коллектор 1 (см. рис.2.133).

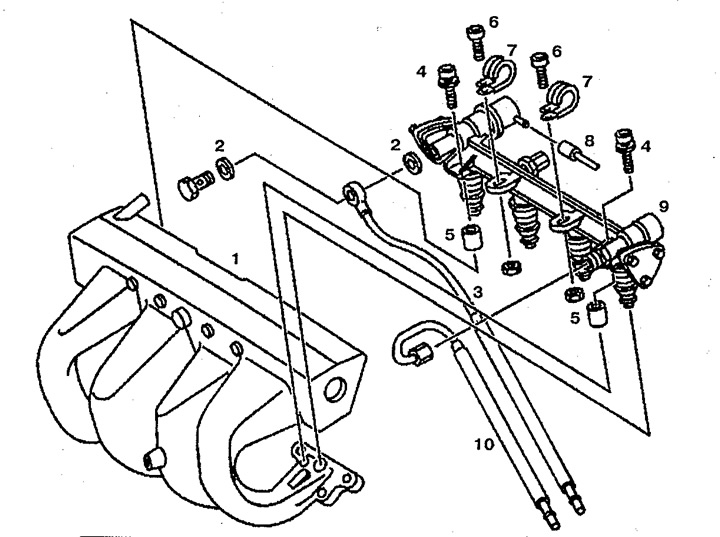

Рис. 2.133. Распределитель топлива с форсунками:
1. Впускной коллектор,
2. Прокладка,
3. Сливной топливопровод,
4, 6. Болт,
5. Направляющие втулки,
7. Хомут,
8. Вакуумная трубка,
9. Распределитель топлива с форсунками,
10. Нагнетающий трубопровод.
2. Отсоедините вакуумную трубку 8.
3. Открутите болты 6.
4. Снимите нагнетающий топливопровод 10.
5. Снимите сливной топливопровод 3.
6. Открутите болты 4 крепления распределителя топлива 9 вместе с форсунками.
(Статья получена с этого портала Mercedesman.ru)
7. Снимите фиксатор 2 (см. рис. 2.134).

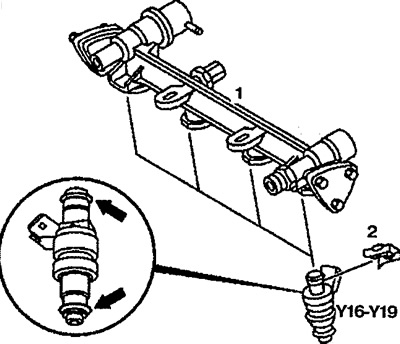

Рис. 2.134. Снятие форсунок:
1. Распределитель топлива,
2. Фиксатор.
Y16-Y19. Форсунки.
8. Снимите форсунки Y16-Y19 с распределителя 1.
Установка
9. Установка производится в порядке, обратном снятию.
