Щиток приборов моделей 667, 668, 670 с двигателями 904
Как читать и пользоваться электросхемами находится здесь →
[Оригинальная статья находится на портале www.mercedesman.ru]

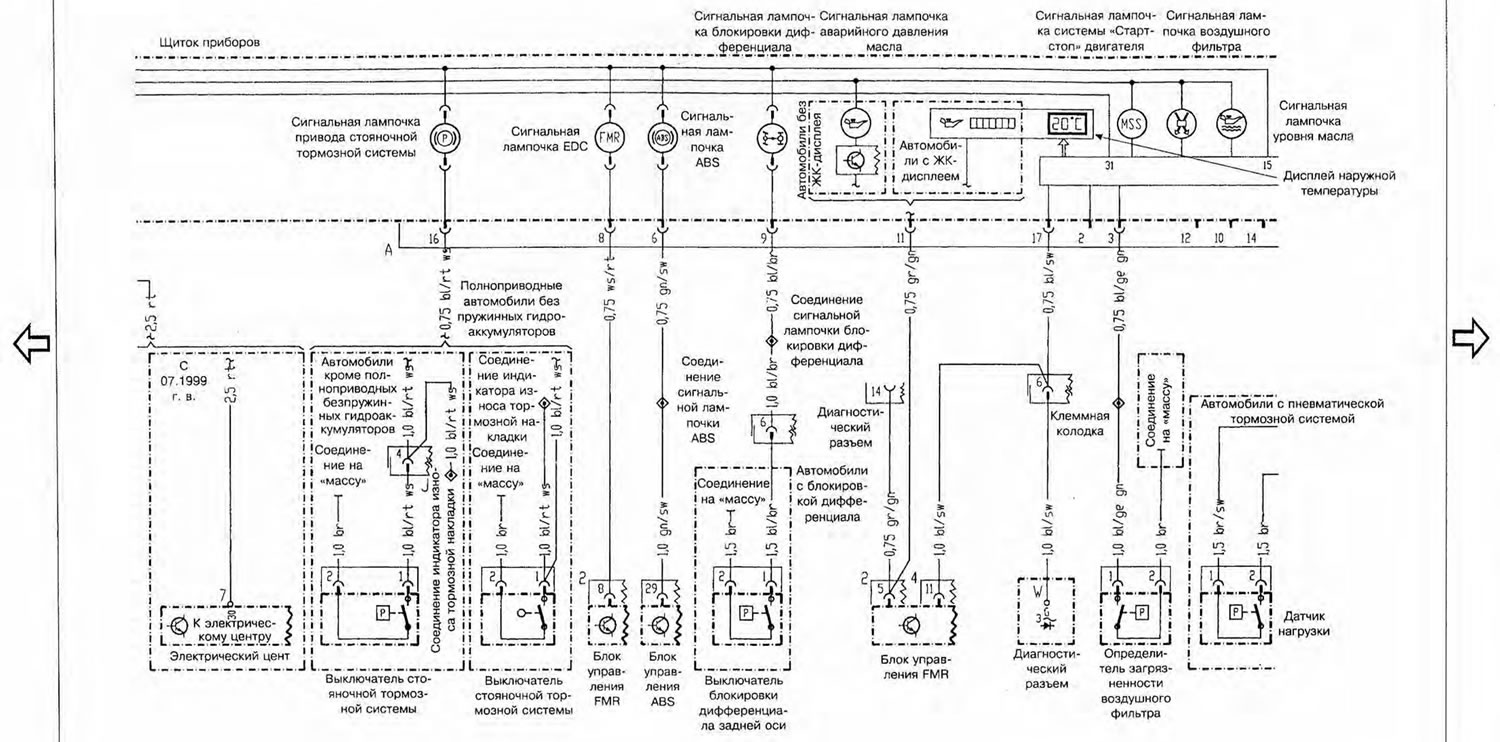

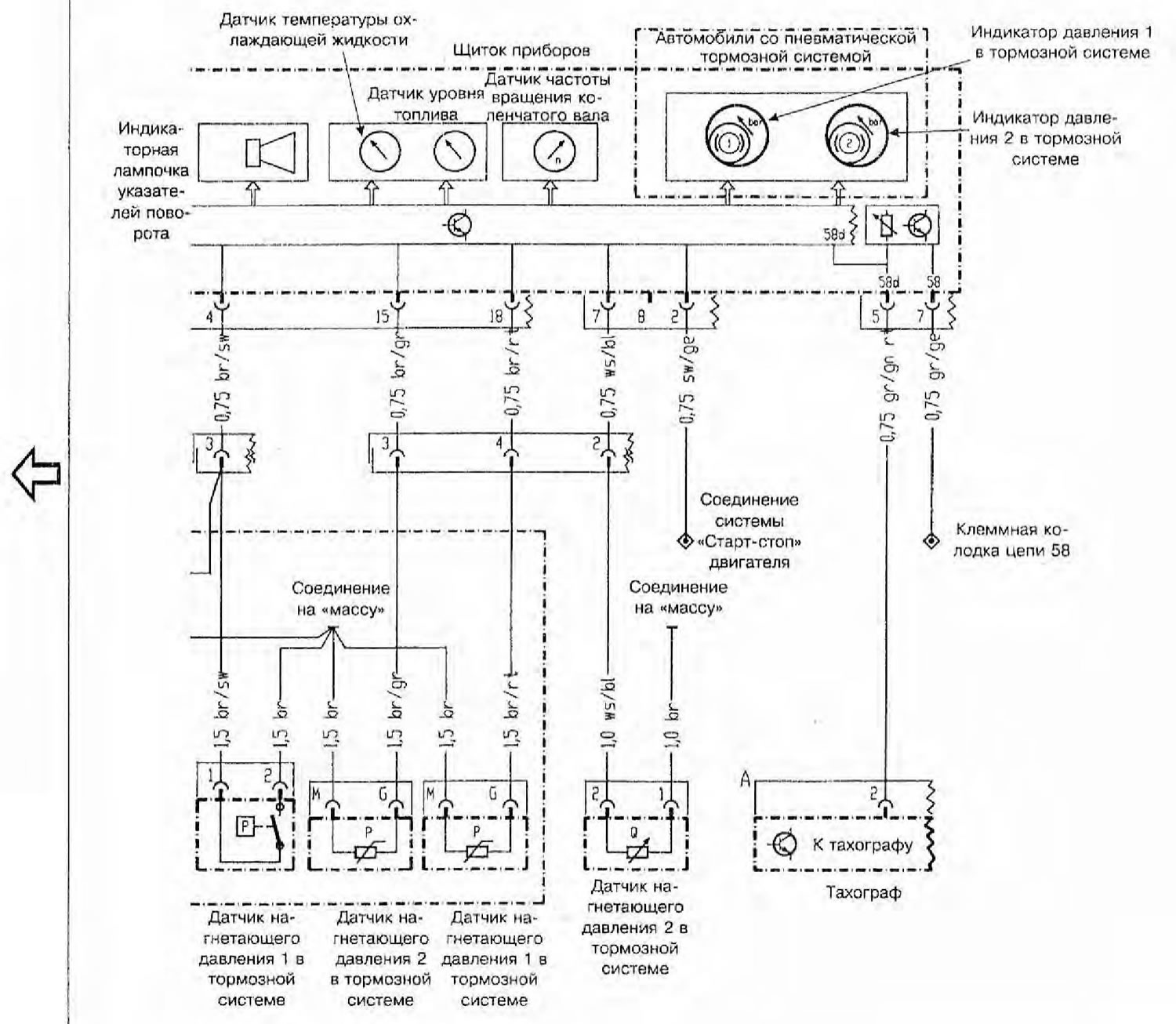

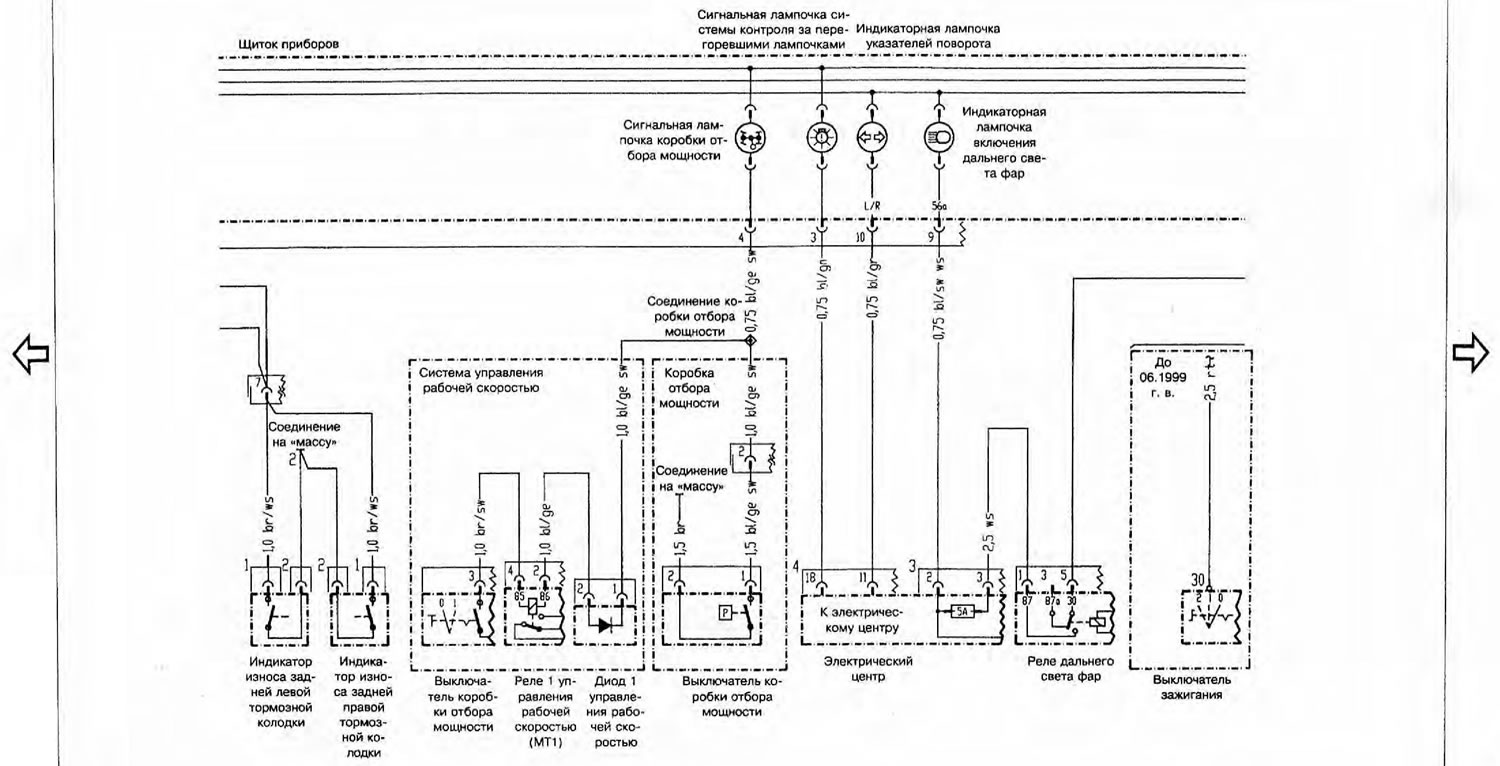

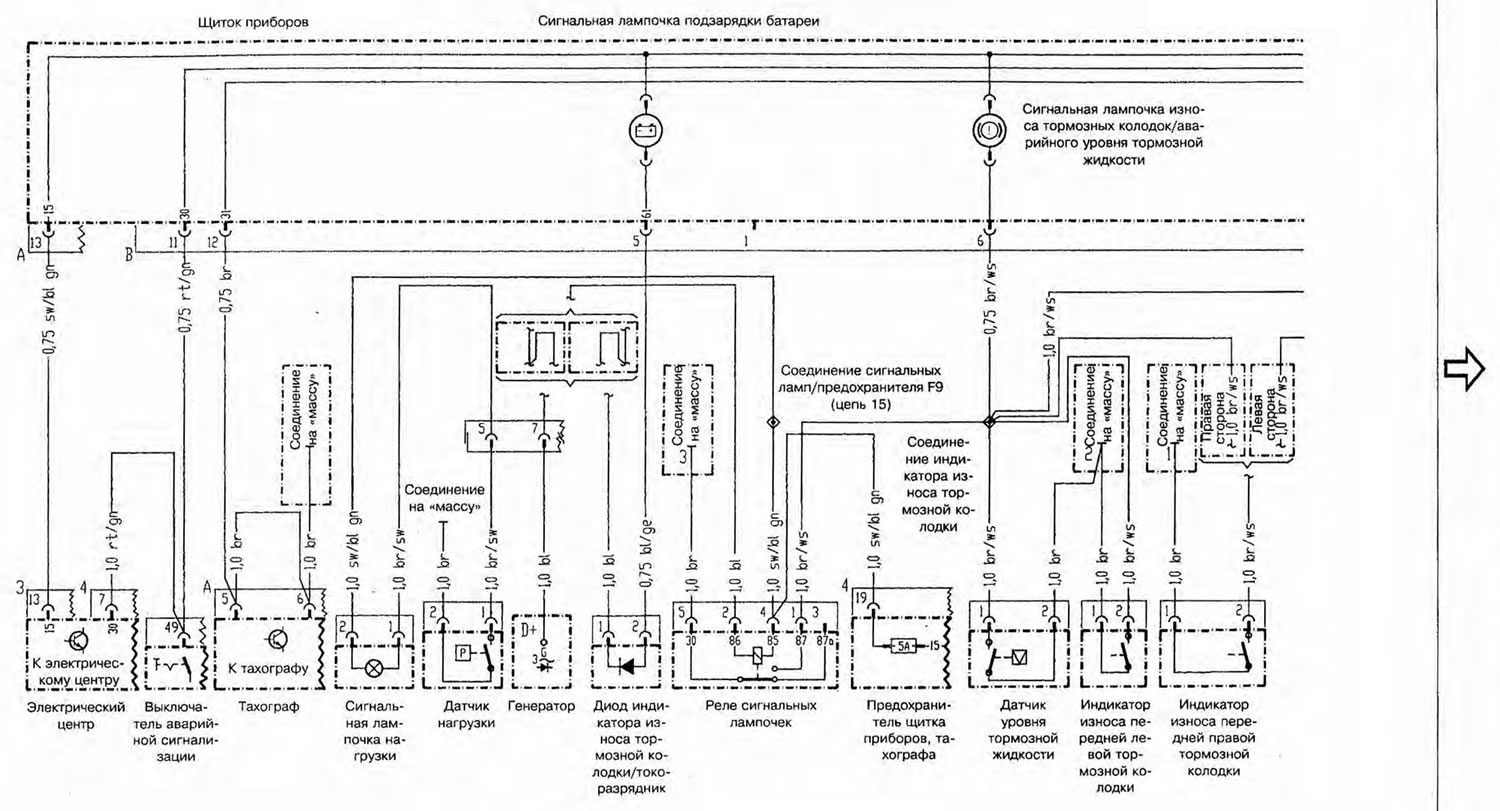

Щиток приборов моделей 667, 668, 670 с двигателями 904 (Mercedes-Benz Vario 814)
Как читать и пользоваться электросхемами находится здесь →
[Оригинальная статья находится на портале www.mercedesman.ru]
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья была проверена: Родионов Артём Семёнович
