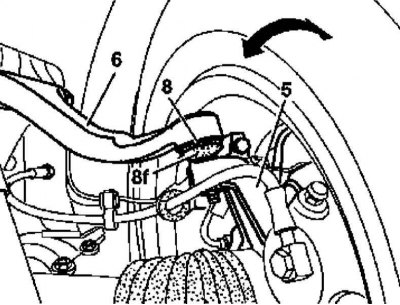

Проверка верхней шаровой опоры без снятия с автомобиля
5 - Поворотный кулак; 6 - Верхний поперечный рычаг; 8 - Шаровая опора; 8f - Пыльник шаровой опоры
1. Иллюстративный материал по проверке верхней шаровой опоры без снятия с автомобиля представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Поддомкратьте передок автомобиля и установите его на подпорки.
3. Оцените состояние пыльника (8f) опоры (8), - наличие порезов и трещин является недопустимым.
4. Твердо подергав соответствующее колесо (стрелка), удостоверьтесь в отсутствии люфта в опоре (8), - в случае необходимости замените верхний поперечный рычаг (6) (см. Раздел Снятие и установка гидравлических линий, проложенных между ГТЦ и гидромодулятором ETS/ESP).
Нижняя опора
Визуально оцените состояние пыльника опоры, в случае необходимости произведите ее замену.
Со снятием с автомобиля

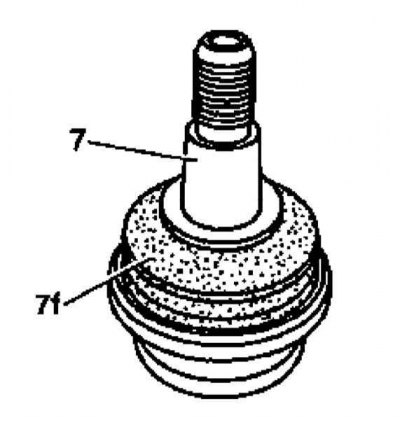

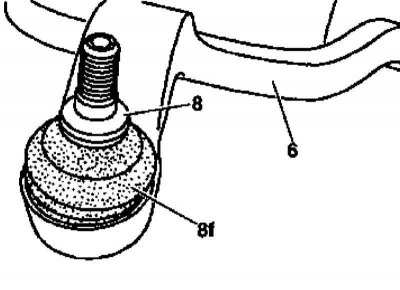

Проверка снятой верхней шаровой опоры | Проверка снятой нижней шаровой опоры |
1. Иллюстративный материал по проверке шаровых опор без снятия с автомобиля представлен на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
2. При помощи экстрактора снимите шаровую опору (6/7).
3. Воспользовавшись в качестве ворота трубкой длиной порядка 150 мм, оцените плавность хода шарового пальца опоры во всех направлениях, - в случае выявления провалов сопротивления или признаков закусывания замените дефектный компонент.
4. Оцените состояние пыльника, - наличие порезов и трещин является недопустимым.
5. Установите опору на свое штатное место.
