Деталі установки приймача системи Handsfree мобільного телефонного зв'язку

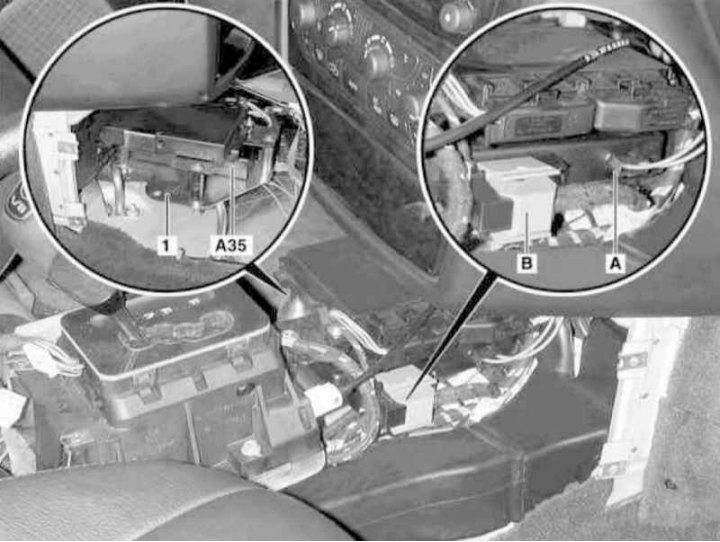

1 - Монтажна скоба; А - Роз'єм підключення оптоволоконного кабелю; В - Роз'єм електропроводки; А35 - Приймач
Пристрої, що описуються, застосовуються на моделях, обладнаних мобільним телефонним зв'язком на базі апаратів Nokia 6210 (код комплектації ЕТ7) та 3110 (код EV7).
1. Увімкніть допоміжний акумулятор і під'єднайте його до штатної батареї, а потім від'єднайте від останньої негативний дріт.
7 - Допоміжний акумулятор
8 - Клема позитивного проводу модуля
9 - Клема негативного дроту модуля
W10 — Заземлення батареї
2. Зніміть монтаж центральної консолі (див. розділ Кузов).
3. Від'єднайте від приймача (А35) оптоволоконний кабель (А), - відразу ж закупоріть обидва хвилеводи спеціальними світлонепроникними ковпачками.
4. Стиснувши фіксатори, роз'єднайте роз'єм (В) електропроводки приймача.
5. Віддайте кріплення (два гвинти та одна гайка) та зніміть монтажну скобу з тунелю трансмісійної лінії (1).
6. Викрутіть два болти, що розташовані під скобою (1), і зніміть приймач (А35).
7. Установка проводиться у зворотному порядку.
8. На завершення зчитуйте коди DTC та очищення пам'яті системи бортової самодіагностики за допомогою сканера STAR DIAGNOSIS (6511 1801 00) (див. Главу Системи електроустаткування двигуна).
