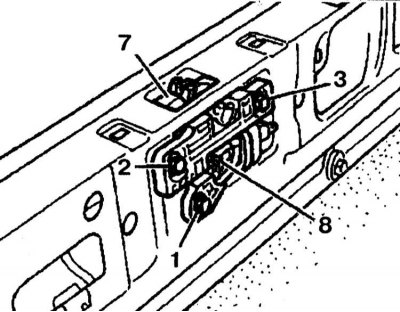

Дэталі ўстаноўкі крышкі багажнага аддзялення
1 - Ручка адчынення багажніка; 2, 3 - Ніты; 4, 5 - Завесы мацавання багажніка; 6 - Багажнік; 7 - Электраправодка; 8 - Пнеўматычны трубаправод
Рэгулёўка ў падоўжным кірунку
1. Прыслабце ніты мацавання завес багажніка злева і справа.
2. Прыслабце балты 10 мацавання язычка 11 багажніка.
3. Укруціце гумовыя буферы злева і справа на 1.5 абарачэння.
4. Адрэгулюйце становішча багажніка так, каб задні край багажніка размясціўся заподлицо з заднім крылом.
5. Зацягніце ніты мацавання завес багажніка момантам 10 Нм.
(Тэкст перапублікаваны з вэб-сайта: MercedesMan.ru)
6. Адрэгулюйце язычок (11) так, каб багажнік закрываўся цалкам. Зацягніце балты (10) мацавання язычка (11) момантам 10 Нм.
Рэгуляванне па вышыні
1. Адрэгулюйце пярэдні край багажніка па вышыні так, каб вонкавы край багажніка размясціўся заподлицо з заднім крылом.
2. Прыслабце балты (2) і (3) вечка (7).
3. Зачыніце багажнік і націсніце на яго так, каб верхні край багажніка ўсталяваўся заподлицо з заднім крылом.
4. Адрэгулюйце становішча багажніка так, каб ён закрываўся поўнасцю. Зацягніце балты мацавання вечка (7) момантам 10 Нм.
