Бензінавыя мадэлі

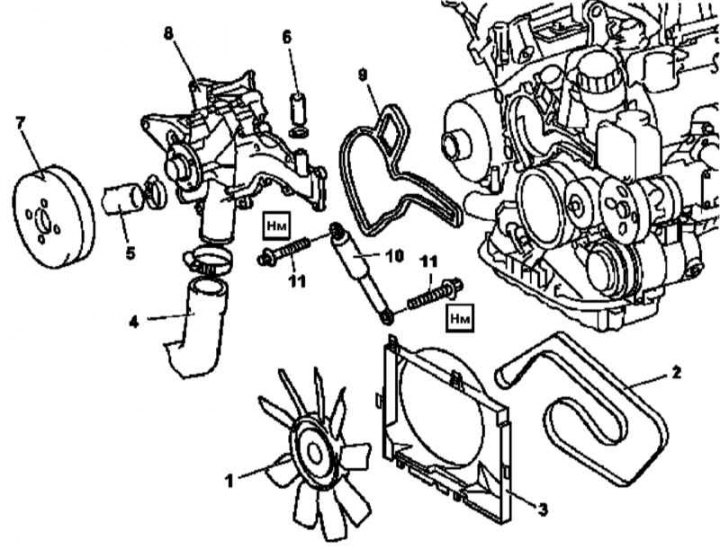

Дэталі ўстаноўкі вадзяной помпы на бензінавых мадэлях
1 - Зборка крыльчатки з вязкостной муфтай; 2 - Рэмень прывада дапаможных агрэгатаў; 3 - Кажух вентылятарнай зборкі; 4, 5 - Шлангі ахаладжальнага гасцінца; 6 - Шланг ахаладжальнага гасцінца, падлучаны да вадкаснага ахаладжальніка цеплаабменніку алейнага фільтра; 7 - Шків прывада вадзяной помпы; 8 - Помпавая зборка; 9 - Ушчыльняльная пракладка; 10 - Вібрацыйны дэмпфер (на разгляданых мадэлях не выкарыстоўваецца); 11 - Ніты
1. Зніміце панэль аздаблення рухавіка/паветраачышчальнік.
2. Зніміце вентылятарную зборку (гл. Раздзел Зняцце і ўстаноўка зборкі вентылятара сістэмы астуджэння).
3. Зліце астуджальную вадкасць з радыятара (гл. Главу Бягучы догляд і абслугоўванне).
4. Зніміце рамень прывада дапаможных агрэгатаў (2) (гл. Главу Рухавік).
5. Зніміце нацягвальнік рамяня прывада дапаможных агрэгатаў (гл. Главу Рухавік).
6. Зніміце шлангі ахаладжальнага гасцінца (4 і 5), - праверце стан крапежных хамутоў. У выпадку неабходнасці прыгатуйце замену.
7. Адлучыце шланг (6) ад вадкаснага цеплаабменніка сістэмы змазкі рухавіка, - у выпадку неабходнасці прыгатуйце зменны хамут.
8. Зніміце шкіў прывада вадзяной помпы (7).
9. Вывярніце крапежныя балты і зніміце помпавую зборку (8).
10. Усталёўка вырабляецца ў зваротным парадку, - не забудзьцеся замяніць ушчыльняльную пракладку (9).
11. У заключэнне праверце сістэму астуджэння на наяўнасць прыкмет развіцця ўцечак.
Дызельныя мадэлі
М612

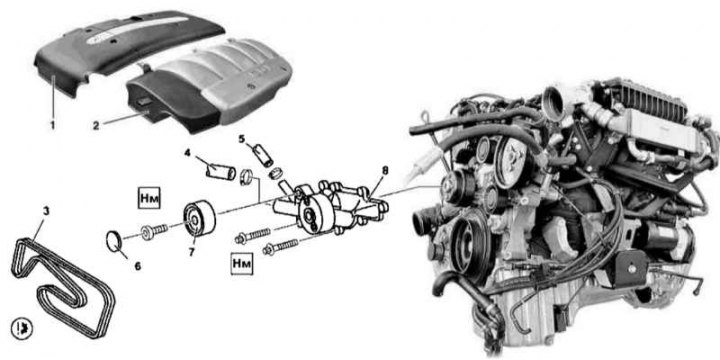

Дэталі ўстаноўкі вадзяной помпы на дызельных мадэлях з рухавіком М612
1, 2 - Панэлі аздаблення вечка галоўкі цыліндраў; 3 - Рэмень прывада дапаможных агрэгатаў; 4, 5 - Шлангі ахаладжальнага гасцінца; 6 - Заглушка; 7 - Накіроўвалы ролік; 8 - Вадзяны помпа
1. Адкрыйце капот.
2. Зніміце абарону картэра.
3. Апаражніце сістэму астуджэння (гл. Главу Бягучы догляд і абслугоўванне).
4. Зніміце аздобныя панэлі (1 і 2).
5. Зніміце вентылятарную зборку (гл. Раздзел Зняцце і ўстаноўка зборкі вентылятара сістэмы астуджэння).
6. Усталюйце экран абароны радыятара/кандэнсатара сістэмы кандыцыянавання паветра (абсталяваная падыходным апорным кранштэйнам металічная або пластмасавая пласціна памерам 400x680x1 мм).
7. Зніміце рамень прывада дапаможных агрэгатаў (3).
8. Адлучыце ад помпавай зборкі (8) шлангі ахаладжальнага гасцінца (4 і 5), - у выпадку неабходнасці прыгатуйце зменныя крапежныя хамуты.
9. Паддзеўшы, зніміце заглушку (6) накіроўваючага роліка (7).
10. Зніміце накіравальны ролік (7), пад якім змяшчаецца адзін з нітаў мацавання помпавай зборкі.
11. Вывярніце крапежныя балты і зніміце зборку вадзяной помпы (8).
12. Старанна зачысціце спалучаныя паверхні і прыгатуйце новую ўшчыльняльную пракладку.
13. Устаноўка праводзіцца ў зваротным парадку.
14. У заключэнне праверце сістэму астуджэння на наяўнасць прыкмет развіцця ўцечак.
М628

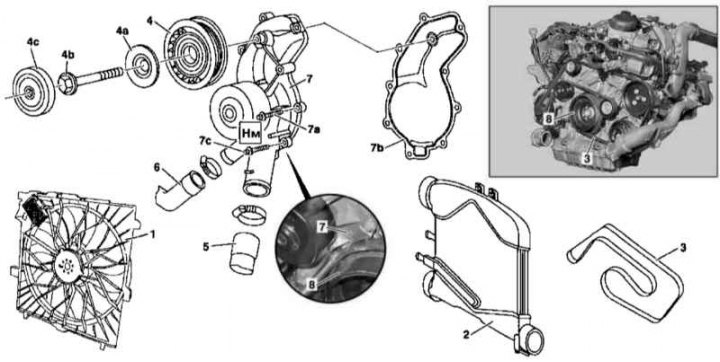

Дэталі ўстаноўкі вадзяной помпы на дызельных мадэлях з рухавіком М628
1 - Вентылятарная зборка; 2 - Ахаладжальнік паветра наддува; 3 - Рэмень прывада дапаможных агрэгатаў; 4 - Накіроўвалы ролік; 4а - Шайба; 4b - Ніт; 4с - Заглушка; 5, 6 - Шлангі ахаладжальнага гасцінца; 7 - Вадзяны помпа; 7а - Вінт; 7b - ушчыльняльная пракладка; 7с - Ніт; 8 - Дэмпфер крутильных ваганняў/шкіў прываднага рамяня
1. Паддамкаркайце аўтамабіль і ўсталюеце яго на падпоркі.
2. Зніміце абарону картэра.
3. Апаражніце сістэму астуджэння (гл. Главу Бягучы догляд і абслугоўванне).
4. Зніміце паветраачышчальнік (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
5. Зніміце вентылятарную зборку (1) (гл. Раздзел Зняцце і ўстаноўка зборкі вентылятара сістэмы астуджэння).
6. Усталюйце экран абароны радыятара/кандэнсатара сістэмы кандыцыянавання паветра (абсталяваная падыходным апорным кранштэйнам металічная або пластмасавая пласціна памерам 400x680x1 мм).
7. Зніміце ахаладжальнік паветра наддува (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
8. Зніміце рамень прывада дапаможных агрэгатаў (3) (гл. Главу Рухавік).
9. Зніміце накіроўвалы ролік (4).
10. Адлучыце ад вадзяной помпы (7) шлангі ахаладжальнага гасцінца (5 і 6), - у выпадку неабходнасці прыгатуйце зменныя крапежныя хамуты.
11. Вывярніце крапежныя шрубы і зніміце помпавую зборку.
Заўвага. З мэтай забеспячэння доступу да крапежнага ніта (7с) праз праём у шківе (8) правярніце якая адпавядае выявай каленчаты вал у кірунку звычайнага кручэння.
12. Усталёўка вырабляецца ў зваротным парадку, - не забудзьцеся замяніць ушчыльняльную пракладку помпы, cхема размяшчэння крапяжу вадзяной помпы на дызельных мадэлях з рухавіком М628 паказана на сопр. ілюстрацыі.
1 - М6x25
2 - М6x45
3 - М6x80 (ніт нацяжнога роліка)
13. У заключэнне праверце сістэму астуджэння на наяўнасць прыкмет развіцця ўцечак.
