Проверка состояния шин и давления в них, обозначение шин и дисков колес, ротация колес (Mercedes-Benz M-Class W163)

1. В зависимости от модели и оснащения могут быть установлены шины и диски различных размеров. Диски имеют глубину запрессовки 38 мм, - глубиной запрессовки называется расстояние от середины диска до упорной поверхности колеса на тормозном диске или барабане. Болты колеса для стальных и легкосплавных дисков имеют одинаковые размеры.

Примечание. При установке легкосплавных дисков других производителей могут потребоваться болты других размеров.

Техника совершенствуется. Может быть так, что для более старых моделей допустимы другие значения давления в шинах. Определяющими являются размеры, указанные в документах к автомобилю.

2. При спортивной манере вождения рекомендуется увеличивать давление в передних и задних шинах на 0.2 кГс/см². При увеличении давления следует исходить из базисного значения для различных состояний нагрузки.

3. Зимние шины как правило имеют давление на 0.2 кГс/см² выше чем летние. Следует учитывать рекомендации изготовителей зимних шин.

4. Так как зимние шины имеют ограничение по скорости, в поле зрения водителя должна быть укреплена табличка с указанием максимальной скорости.

Обозначения дисков

Пример 6Jx15

• 6 — Ширина диска в дюймах
• J — Буквенное обозначение высоты и контура бортовой закраины обода диска
• x — Обозначение цельного глубокого диска
• 15 — Диаметр диска в дюймах
• Допустимое боковое биение на бортовой закраине диска: 0.8 мм;
• Допустимое радиальное биение на посадочной полке диска: 0.5 мм.

Обозначение шин

Пример: 195/70 R 14 89 H

• 195 — Ширина шины в мм
• /70 — Отношение высоты к ширине (высота поперечного сечения шины составляет 70% от ширины)

Примечание. Если отдельные сведения об отношении ширины к высоте отсутствуют (например, 175 R 14), значит речь идет о «нормальном» отношении. Оно составляет 82%.

• Н — Класс скорости, Н: до 210 км/ч (на новых шинах приводится не всегда).
• R — Радиальная конструкция
• 14 — Размер диска в дюймах
• 89 — Параметр грузоподъемности

Примечание. Если между данными 14 и 89 стоит обозначение M+S, речь идет о шинах с зимним протектором.

• Н — Обозначение допустимой максимальной скорости.

Примечание. Символы скорости относятся как к летним, так и к зимним шинам. Буквенные обозначения скорости приведены в Спецификациях.

Дата изготовления шины

Дата изготовления проставлена на шине в коде производителя.

Пример: DOT CUL2 UM8 019 TUBELESS

• DOT — Department of Transportation (Министерство Транспорта США)
• CU — сокращение названия изготовителя
• L2 — размер шины
• UM8 — исполнение шины
• 4600 — дата изготовления - 46-я рабочая неделя 2000 года
• TUBELESS — бескамерная (TUBETYPE - шина с камерой)
• Регулярная проверка состояния шин позволит Вам избежать неприятностей, связанных с остановками в пути из-за спустившего колеса. Кроме того, такие проверки дают ценную информацию о возможных проблемах с рулевым управлением и подвеской до появления в них серьезных повреждений.

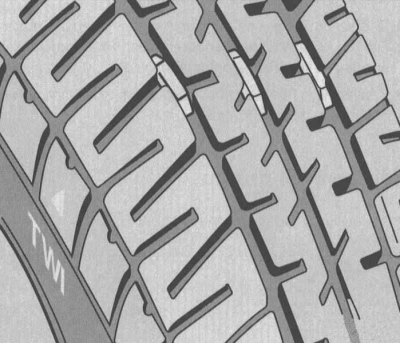

• Шины оборудованы встроенными полосами индикации износа протектора, которые обнажаются при снижении глубины протектора до 1.6 мм, после чего шины считаются изношенными. Эта величина представляет собой минимально допустимую глубину протектора; в большинстве случаев рекомендуется заменять шины, глубина протектора которых составляет 2 мм и менее. Глубину протектора также можно определить с помощью простого и недорогого приспособления, известного под названием измерителя глубины протектора.

• Обращайте внимание на любой необычный износ протекторов. Такие дефекты протектора, как каверны, выпуклости, уплощения и более сильный износ с одной стороны указывают на нарушение углов установки передних колес и/или балансировки колеса. При выявлении каких-либо из перечисленных дефектов следует обратиться для их корректировки в шиномонтажную мастерскую.
• Тщательно проверяйте шину на наличие порезов, проколов и застрявших гвоздей или кнопок. Иногда после протыкания шины гвоздем она еще некоторое время держит давление или спускает очень медленно. При подозрении на наличие такого «медленного прокола» сначала проверьте герметичность ниппеля вентиля накачки. Затем осмотрите протектор на присутствие в нем застрявших посторонних предметов или заделанных ранее проколов, начавших снова пропускать воздух. Если есть подозрение, что имеется прокол, удостовериться в его наличии можно, смочив подозреваемый участок мыльной водой. При наличии утечки раствор начнет пузыриться. Если прокол не слишком большой, шину обычно можно отремонтировать в любой шиномонтажной мастерской.
• Тщательно осмотрите внутренние боковые поверхности шин на наличие на них признаков утечки тормозной жидкости. Если таковые имеются, немедленно проверьте тормозную систему.
• Поддержание в шинах правильного давления увеличивает срок их службы, помогает экономить топливо и улучшает общий комфорт движения. Для проверки давления необходим специальный манометр.

Примечание. Всегда держите точный манометр в своем вещевом ящике, - показаниям манометров, встроенных в насадки воздушных шлангов на автозаправочных станциях, доверять не следует.

• Всегда проверяйте давление на холодных шинах (т.е. до поездки на автомобиле). Если проверять давление на теплых или разогретых шинах, это приведет к завышению показаний манометра из-за теплового расширения шин. В этом случае никогда не следует спускать давление, т.к. после остывания шины оно окажется ниже нормы.
• Свинтите защитный колпачок с вентиля накачки, выступающего из диска колеса или из колпака ступицы, затем плотно прижмите к вентилю насадку манометра. Считайте показания прибора и сравните их с рекомендованными в Спецификациях. Не забудьте установить на место защитный колпачок для предотвращения попадания в механизм ниппеля грязи и влаги. Проверьте давление во всех четырех шинах и при необходимости подкачайте их до рекомендованного значения давления.
• Не забывайте поддерживать требуемое давление и в запасном колесе.

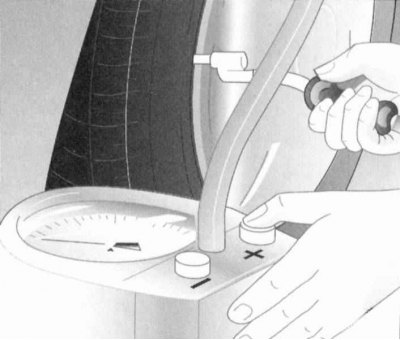

Проверка давления воздуха в шинах

Примечание. Проверку давления воздуха следует проводить только на холодных шинах.

Значения давления воздуха в шинах, приведенные для небольшой нагрузки автомобиля, являются минимальными значениями, обеспечивающими комфортность движения. Повышенное давление воздуха в шинах, предусмотренное при повышенной нагрузке автомобиля, положительно сказывается на управляемости автомобиля также и при небольшой нагрузке и является вполне допустимым. Плавность качения при этом, однако, несколько снижается.

1. Отверните колпачок вентиля.

2. Давление воздуха в шинах проверяется один раз в месяц, а также при проведении обслуживания (включая запасной колесо). При проверке используйте специальный манометр, либо манометр, встроенный в компрессор.

Примечание. Не следует доверять показаниям манометров, встроенных в насадки компрессоров, используемых для подкачки шин на бензозаправочных станциях.

3. Кроме того, давления воздуха необходимо проверять перед каждой длительной поездкой, т.к. в этом случае возрастает температурная нагрузка на шины.

4. Необходимое давление воздуха в шинах приведено на наклейке, находящейся на внутренней стороне крышки топливного бака.

Примечание. При применении зимних шин давление воздуха должно быть увеличено на 0.2 кГс/см² по отношению к установленному значению.

5. Давление воздуха узких шин запасного колеса указано на боковине диска. Давление воздуха в шинах изменяется в зависимости от изменения температуры окружающего воздуха на 10°C приблизительно на 0.1 кГс/см² . Это следует учитывать при проведении контроля давления воздуха в шинах в помещении, особенно в холодное время года.

Пример:

• Температура в помещении гаража — Около +20°C
• Температура наружного воздуха — Около 0°C
• Устанавливаемое давление воздуха в шинах = Предписанное значение, + 0.2 кГс/см²

Проверка состояния вентилей накачки колес

Примечание. Применяемые удлинители вентилей должны быть проверены на наличие повреждений и загрязнений, ведущих к негерметичности. При необходимости удлинители следует заменить.

1. Отверните защитный колпачок и удлинитель.

2. Нанесите на вентиль небольшое количество мыльного раствора или слюны. Если образуется воздушный пузырек, подтяните вставку (3), - воспользуйтесь выступом металлического защитного колпачка (2).



3. Снова проверьте вентиль. Если появляются пузырьки и вентиль не удается подтянуть, его следует заменить (работа СТО).

4. Обязательно снова установите на место защитный колпачок.

Примеры характерного износа протекторов шин

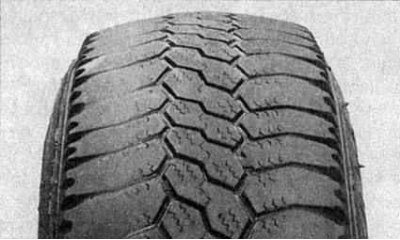

Боковой износ

Недостаточное давление в шине приводит к ее перегреву при движении вследствие чрезмерного прогиба, в результате чего протектор не прижимается в достаточной степени к поверхности дороги. Это приводит к потере сцепления с дорогой и к чрезмерному износу протектора, не говоря уже об опасности выхода шины из строя в результате перегрева.

Проверьте и отрегулируйте давление.

Неправильный развал колес (износ с одной стороны)

Отремонтируйте или замените детали подвески.

Слишком резкие повороты

Снижайте скорость!

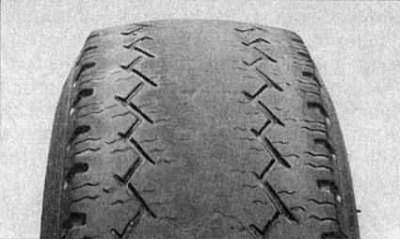

Центральный износ

Избыточное давление

Избыточное давление в шине приводит к ускоренному износу центральной части протектора, снижению сцепления с дорогой, более жесткому движению и возрастанию опасности фатального повреждения ската.

Проверьте и отрегулируйте давление.

Если Вам пришлось подкачать шины для перевозки тяжелых грузов до указанного для этой цели в Спецификациях значения давления, не забудьте после этого стравить его при переходе в нормальный режим эксплуатации.

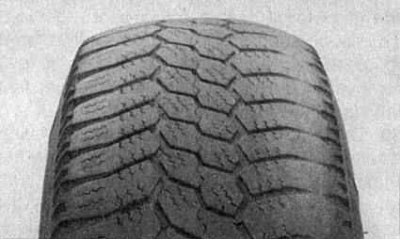

Неравномерный износ

Шины передних колес могут изнашиваться неравномерно в результате нарушения регулировки углов установки колес. Проверить и отрегулировать углы установки можно за умеренную плату в большинстве шиномонтажных мастерских.

Неправильный развал или выбег

Отремонтируйте или замените детали подвески.

Дефект подвески

Отремонтируйте или замените детали подвески.

Разбалансированы колеса

Произведите балансировку колес.

Неправильно установлена сходимость передних колес

Отрегулируйте углы установки передних колес.

Примечание. Обтрепанность краев узора протектора, являющаяся признаком износа, лучше всего выявляется на ощупь.

Ротация колес

Примечание. Ротация колес разрешается только при одинаковом размере передних и задних колесных сборок.

1. Ротацию колес производите в зависимости от степени износа шин каждые 5-10 тысяч километров пробега. При этом следите за сохранением направления вращения колес (для направленных шин).

2. Ротацию необходимо производить до момента появления характерных признаков износа шин: износ плечевой зоны (передние колеса)/средней части протектора (задние колеса).

3. При каждой ротации тщательно очищайте колесные сборки с внутренней стороны.

4. Закончив процедуру не забывайте проверять давление накачки шин (см. выше).

Внимание! Во избежание ослабления крепления колес затягивайте колесные болты строго в соответствии с требованиями Спецификаций, используйте только фирменные колесные болты с логотипом компании Mercedes-Benz!

Запасное колесо облегченной конструкции

1. При повреждении шины на место вышедшей из строя колесной сборки устанавливается запасное колесо облегченной конструкции, которое при первой же возможности следует заменить колесом стандартной конструкции, - запаска рассчитана на пробег не более 20 000 км.

2. В случае необходимости шина запасного колеса может быть смонтирована на рабочем колесе, при условии соответствия ее по типоразмеру прочих рабочих колес.

Примечание. Шины, бывшие в употреблении более 6 лет рекомендуется использовать лишь в крайних случаях, когда иного выхода нет.

Модели с комплектацией фирмы AMG

Предупреждение! Имеется опасность аварии! Если смонтировано запасное колесо облегченной конструкции, то вследствие различных размеров шин следует считаться с изменением динамических свойств автомобиля. Сообразуйте стиль вождения к данной ситуации.

1. Запасное колесо облегченной конструкции предусмотрено только для кратковременного пользования при соблюдении предписанного давления воздуха в шинах и максимальной скорости 80 км/ч.

2. Эксплуатация с более, чем одним запасным колесом облегченной конструкции недопустима.

Замена колес

См. Раздел Поддомкрачивание и буксировка.

Болты крепления колес

1. Поврежденные механически или в результате развития коррозии колесные болты подлежат замене.

2. Перед вворачиванием колесные болты не следует смазывать никакими составами.

3. В случае повреждения резьбы в ступице колеса следует немедленно отогнать автомобиль на СТО Mercedes-Benz для выполнения необходимого восстановительного ремонта.

4. Перед установкой колес проверяйте чистоту поверхностей сопряжения дисков со ступицами.

5. Во избежание ослабления крепления колес затягивайте колесные болты строго в соответствии с требованиями Спецификаций, используйте только фирменные колесные болты с логотипом компании Mercedes-Benz!
