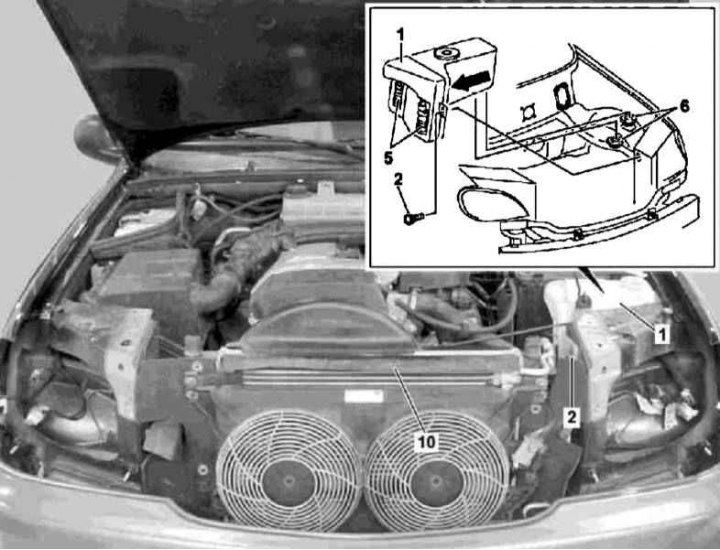

A fényszórómosóval felszerelt modellek mosófolyadék-tartályának beépítési részletei

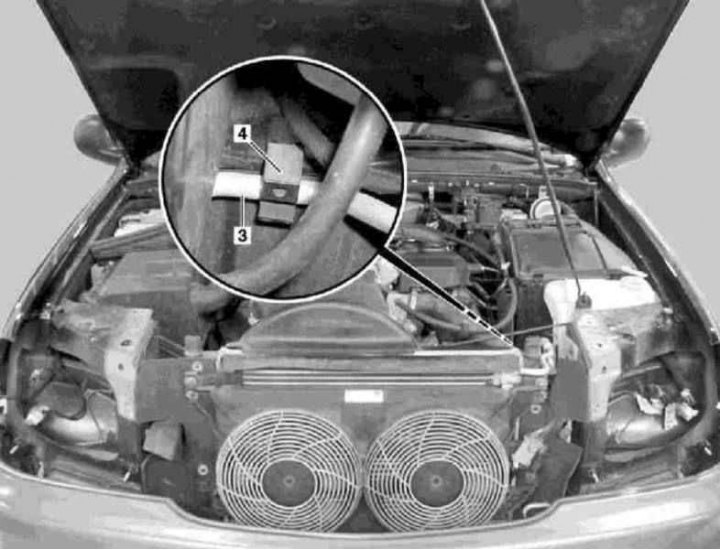

A fényszórómosó nélküli modellek mosófolyadék-tartályának beépítési részletei
1. A mosófolyadék tartály beépítési részleteit az illusztrációk mutatják, amelyek a szövegben szereplő összes hivatkozást tartalmazzák.
2. Távolítsa el a keret felső kereszttartóját (lásd a részt A keret felső első keresztirányú gerendájának eltávolítása és felszerelése).
3. Válassza le a vezetékeket és a tömlőket a szivattyúkról (5) mosófolyadék-ellátás, és ha van, a mosófolyadék szintérzékelőjétől.
4. Oldja ki a rögzítőből (4) tömlőt (3) hűtőút K/V.
5. A 163.128-as modelleken (ML 400 CDI) távolítsa el a burkolatokat és a közbenső bilincseket, amelyek a tömlőket a biztosíték/relé szerelőblokkhoz rögzítik.
6. Engedje el a hűtő hőcserélőjét (10) az alsó perselyekből.
7. Egy asszisztens segítségével emelje fel a hűtőt (10), távolítsa el a csavart (2), oldja ki a rögzítőhüvelyekből (6) mosófolyadék tartály (1), vigye be és felhúzva vegye ki a motortérből.
8. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy a tartály teljesen be van helyezve (1) perselyekben (6) és az oldalsó retesz bepattintásának megbízhatósága.
