Мадэлі 463.333 (М628)

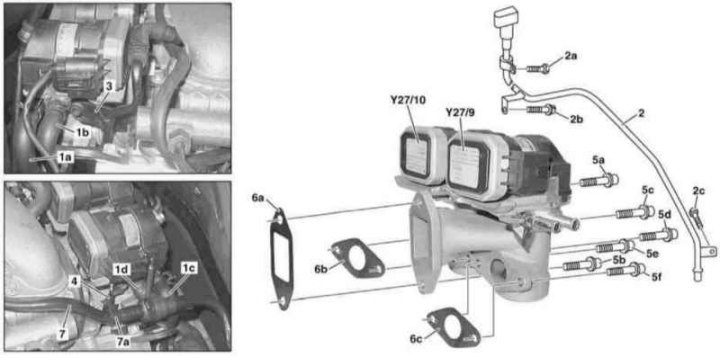

Дэталі ўстаноўкі пазіцыянераў EGR на мадэлях 463.333 (М628)
1а-1d - Шлангі ахаладжальнага гасцінца; 2 - Наліўная гарлавіна ATF; 2а-2с, 5а-5f - Ніты; 3, 4 - Кранштэйны; 6а-6с - Ушчыльняльныя пракладкі; 7 - Пнеўматычная лінія; 7а - Хамуты; Y27/9 - Левы пазіцыянер EGR; Y27/10 - Правы пазіцыянер EGR
1. Апаражніце сістэму астуджэння (гл. Главу Бягучы догляд і абслугоўванне).
2. Зніміце паветраачышчальнік (гл. Раздзел Абслугоўванне кампанентаў впускнога паветранага тракта).
3. Зніміце левы і правы паветразаборнікі з датчыкамі MAF (гл. Раздзел Абслугоўванне кампанентаў впускнога паветранага тракта).
4. Адлучыце электраправодку ад пазіцыянераў EGR (Y27/9 і Y27/10).
5. Зніміце цэнтральную секцыю пырскаабарончага экрана.
6. Адлучыце ад пазіцыянераў EGR шлангі ахаладжальнага гасцінца (1а-1d).
7. Вывярніце балты (2а, 2b і 2с) і адвядзіце ў бок наліўную гарлавіну ATF (2), - не здабывайце мац.
8. Зніміце кранштэйны (3 і 4), прыбалчаныя да пазіцыянера EGR і паветраразмеркавальніка.
9. Адпусціце хамут (7а) мацавання пнеўматычнай лініі (7).
10. Вывярніце балты (5а-5f) і зніміце пазіцыянер (Y27/9 і Y27/10).
11. Устаноўка праводзіцца ў зваротным парадку. Не забывайце замяняць ушчыльняльныя элементы.
