Примечание: Описание процедуры осмотра тормозных трубок и шлангов можно найти в Разделе 4.
Замена шлангов
Очистите концы шланга от грязи. Отсоедините металлическую тормозную трубку от шланга (см. иллюстрацию). Будьте осторожны, не погните кронштейн крепления или трубку. Если необходимо, пропитайте место соединения специальным маслом. Снимите U-скобу и отсоедините шланг от кронштейна.

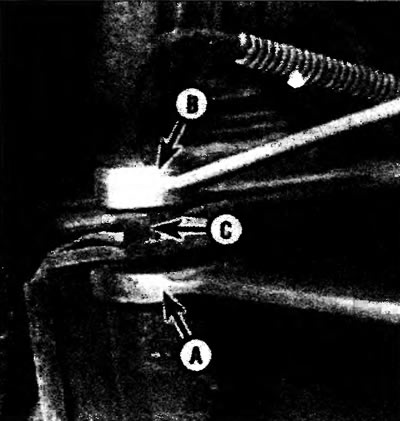

9.139. Чтобы отсоединить тормозной шланг от трубки, одним ключом захватите наконечник шланга (А) и вторым накидным ключом ослабьте гайку трубки (В). Снимите U-скобу (С) и отделите шланг от кронштейна.
На моделях с банджо-соединениями, открутите банджо-болт и отсоедините шланг от суппорта (выбросьте уплотнительные шайбы). На моделях, где тормозной шланг вкручен прямо в суппорт, открутите шланг от суппорта.
Используя новые уплотнительные шайбы, присоедините новый тормозной шланг к суппорту (модели с банджосоединением). Зажмите банджо-болт регламентированным моментом затяжки. На моделях с вкрученным в суппорт тормозным шлангом, надежно зажмите шланг.
Пропустите соединитель «маму» через кронштейн. И зафиксируйте трубку в этом положении, стараясь ее не перекручивать.
Примечание: При установке шланга автомобиль должен полностью опираться на подвеску. Если это не возможно, поднимите подвеску домкратом, чтобы смоделировать нормальный дорожный просвет.
Установите U-скобу в кронштейн. Присоедините тормозную трубку к шлангу. Надежно зажмите место соединения.
Внимательно проверьте, чтобы компоненты подвески или рулевого механизма не касались шланга. Попросите помощника вращать рулевое колесо от упора до упора.
Прокачайте тормозную систему как описано позже в этом Разделе.
Металлические трубки
При замене тормозных трубок используйте правильные детали. Не применяйте медные трубки в тормозной системе.
При монтаже новой трубки проверьте, чтобы она была хорошо закреплена в кронштейнах и между трубкой и перемещающимися или горячими компонентами был достаточный зазор. Надежно зажмите все стыки. После установки, проверьте уровень жидкости в главном цилиндре, и добавьте ее по мере необходимости. Прокачайте тормозную систему и проверьте функционирование тормозов, и лишь после этого можно выезжать на дорогу.
