Зняцце
1. Адлучыце трубаправод 5 ад цыліндра 1 (малюнак 4.56).
2. Прыслабце корак 8 выключальніка скрынкі адбору магутнасці (КОМ) (стрэлка) і зніміце яе.
3. Зніміце цыліндр 1.
Ўстаноўка
4. Устаноўка праводзіцца ў парадку, зваротным зняцці.
(Арыгінал апублікаваны на сайце MercedesMAN.ru)

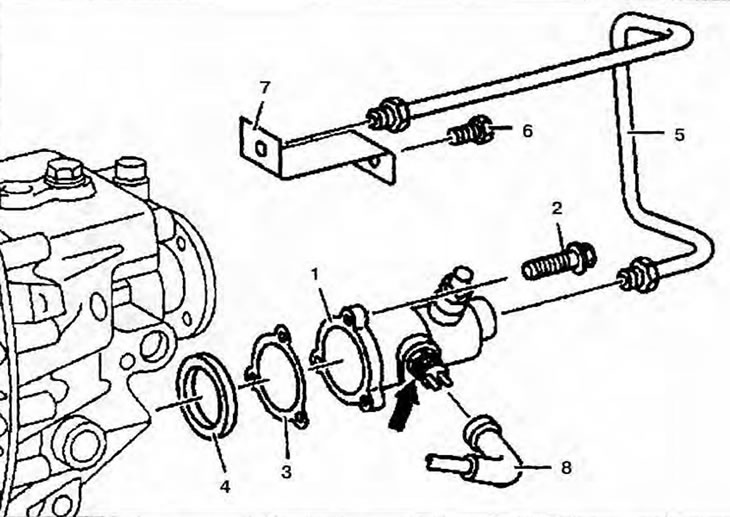

Малюнак 4.56. Цыліндр пераключэння перадач: 1 - Цыліндр пераключэння перадач; 2, 6 - Ніты; 3, 4 - Пракладкі; 5 - Трубаправод; 7 - Кранштэйн; 8 - Раз'ём праводкі КІМ.
