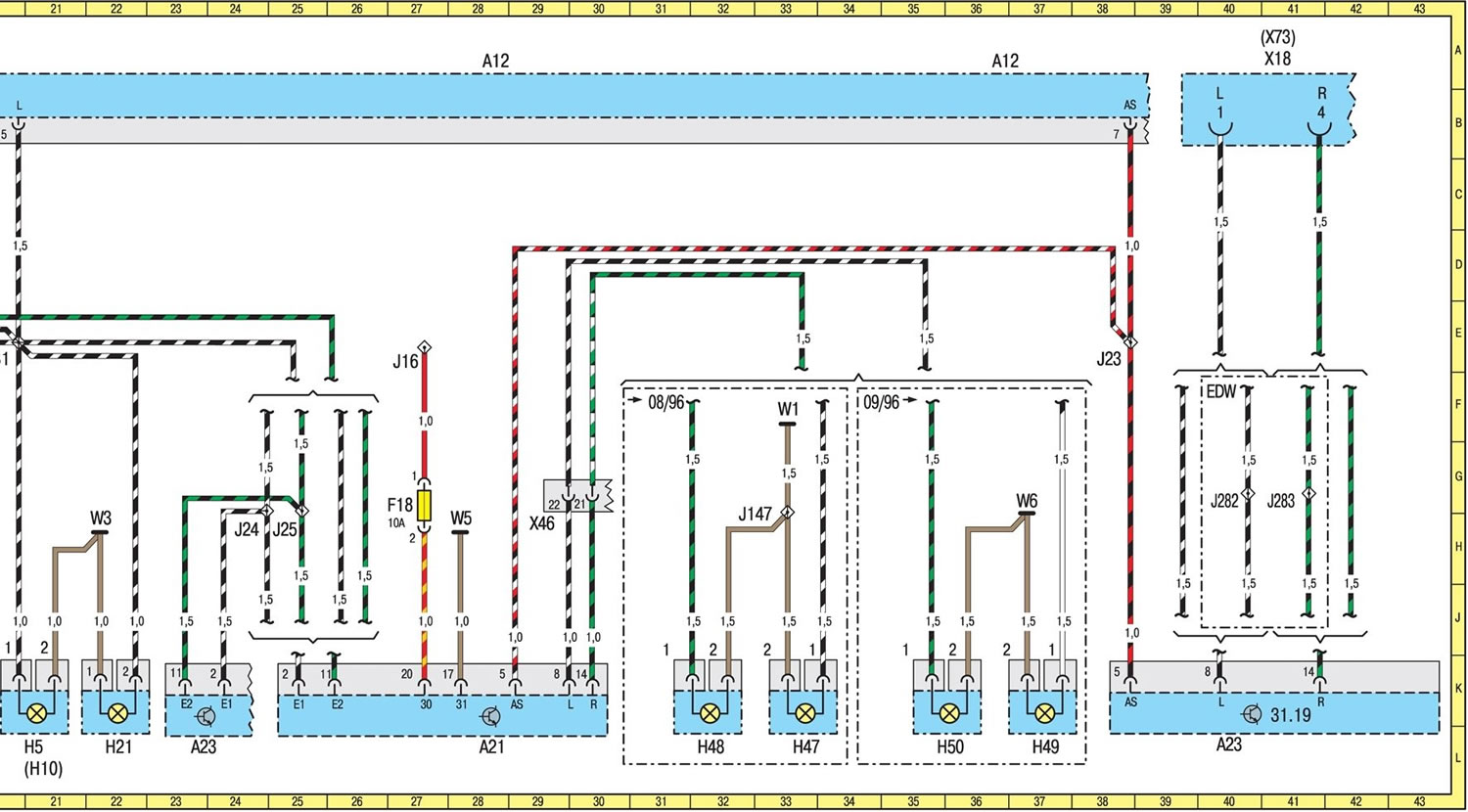

Паказальнікі павароту, аварыйная светлавая сігналізацыя
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
A12 | Цэнтральны мантажны блок | 4A |
12A | ||
20A | ||
28A | ||
36A | ||
A18 | ЭБУ сігналізацыяй і супрацьугоннай сістэмай | 13L |
A21 | Дадатковы ЭБУ № 1 светлавой сігналізацыяй | 28L |
A23 | Дадатковы ЭБУ № 2 светлавой сігналізацыяй | 23L |
39L | ||
E67 | Левы задні ліхтар | 18L |
19L | ||
E67h22 | Лямпа левага задняга паказальніка павароту | 18K |
20K | ||
E68 | Правы задні ліхтар | 9L |
11L | ||
E68h4 | Лямпа правага задняга паказальніка павароту | 9K |
11K | ||
F18 | Засцерагальнік (10 А) дадатковага ЭБУ № 1 | |
светлавой сігналізацыяй | 27Н | |
F87 | Засцерагальнік (7,5 А) лямпаў левых | |
паказальнікаў павароту (EDW) | 13Н | |
F88 | Засцерагальнік (7,5 А) лямпаў правых | |
паказальнікаў павароту (EDW) | 13Н | |
H2 | Лямпа (5 Вт) правага пярэдняга паказальніка павароту | 6L |
H3 | Лямпа правага пярэдняга паказальніка павароту | 7L |
H5 | Лямпа (5 Вт) левага пярэдняга паказальніка павароту | 21L |
H9 | Лямпа (21 Вт) правага пярэдняга паказальніка павароту | 6L |
H10 | Лямпа (21 Вт) левага пярэдняга паказальніка павароту | 21L |
H21 | Лямпа левага пярэдняга паказальніка павароту | 22L |
H47 | Бакавы паўторнік левага паказальніка павароту | 33L |
H48 | Бакавы паўторнік правага паказальніка павароту | 31L |
H49 | Дадатковы левы паказальнік павароту | 36L |
H50 | Дадатковы правы паказальнік павароту | 35L |
J16 | Выснова «30» | 27E |
J23 | Выснова «AS» | 38E |
J24 | Вывад левага паказальніка павароту на даху | 24H |
J25 | Вывад правага паказальніка павароту на даху | 25H |
J80 | Вывад правага паказальніка павароту | 6Е |
J81 | Вывад левага паказальніка павароту | 20Е |
J147 | Вывад злучэння з «масай» паказальнікаў павароту | 32H |
J282 | Вывад левага паказальніка павароту прычэпа | 39G |
J283 | Вывад правага паказальніка павароту прычэпа | 40G |
J312 | Выснова «30», абаронены засцерагальнікам | 2E |
P15 | Камбінацыя прыбораў | 4L |
P15h1 | Кантрольная лямпа паказальнікаў павароту | 5K |
W1 | Злучэнне з «масай» на даху | 32F |
W2 | Злучэнне з «масай» у правай фары | 7H |
W3 | Злучэнне з «масай» у левай фары | 22H |
W5 | Злучэнне з «масай» у блоку пад сядзеннем | 27H |
W6 | Злучэнне з «масай» задніх габарытных ліхтароў | 36H |
X18 | 13-кантактны раз'ём падключэння | |
электраабсталявання прычэпа | 40A | |
X46 | Раз'ём джгутоў правадоў рамы і дахі | |
(дадатковае абсталяванне) | 29H | |
X73 | Раз'ём падключэння электраабсталявання прычэпа | 40A |
X79 | Раз'ём джгутоў правадоў рамы і кузава | 3H |
X176 | Раз'ём падключэння сігналізацыі і супрацьугоннай | |
сістэмы | 15J |
