Детали установки задней торцевой крышки/сальника коленчатого вала двигателя серии 612
1. Детали установки задней торцевой крышки/заднего сальника коленчатого вала на двигателях серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите маховик/приводной диск (1) (см. Раздел Снятие и установка маховика/приводного диска).
3. Выверните крепежные болты и снимите торцевую крышку (2) в сборе с задним сальником коленчатого вала, - поддевайте крышку в указанных стрелками местах, постарайтесь не повредить уплотнительную прокладку поддона картера.
4. Слейте двигательное масло.
5. Отпустите болты крепления поддона и слейте из последнего остатки масла.
6. Тщательно зачистите сопрягаемые поверхности.
7. Установите на место крышку с запрессованным в нее сальником.
Примечание. Если сальник (3) поврежден, крышку следует заменить.
8. Установите заднее уплотнительное кольцо коленчатого вала (5) (сборочная муфта(4)).
9. Установите маховик/приводной диск.
10. Затяните болты крепления поддона.
11. Залейте в двигатель свежее масло.
12. Запустите двигатель и проверьте его на наличие признаков развития утечек.
[Подробнее читайте на сайте: MERCEDESMAN.ru]
М628

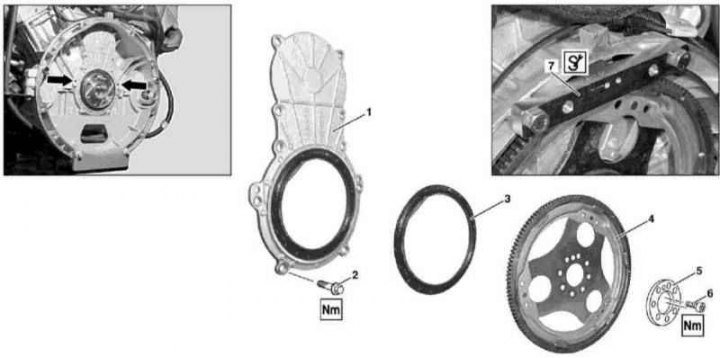

Детали установки задней торцевой крышки/сальника коленчатого вала двигателя серии 628
1 - Торцевая крышка; 2 - Болты; 3 - Сальник коленчатого вала; 4 - Приводной диск; 5 - Шайба; 6 - Болт; 7 - Блокиратор
1. Детали установки задней торцевой крышки/заднего сальника коленчатого вала на двигателях серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите трансмиссию (см. Главу Автоматичеcкая трансмиссия).
3. При помощи специального приспособления (7) заблокируйте зубчатый венец приводного диска.
4. Выверните крепежные болты (6) и снимите приводной диск (4) (см. Раздел Снятие и установка маховика/приводного диска).
5. Слейте двигательное масло (см. Главу Замена двигательного масла и масляного фильтра).
6. Выверните болты (2) и снимите торцевую крышку (1), аккуратно поддев ее отверткой с плоским жалом в районе установки направляющих втулок.
7. Извлеките старый сальник (3)
8. Тщательно зачистите сопрягаемые поверхности и, посадив на герметик, установите крышку на место.
9. Установите новый сальник (3).
10. Дейтсвуя в порядке, обратном порядку демонтажа, установите на место снимавшиеся компоненты.
11. Запустите двигатель и проверьте его на наличие признаков развития утечек.
