Адлучэнне і падлучэнне электраправодкі мантажных блокаў і модуляў кіравання (Mercedes-Benz G-Class W463)

0

Для падлучэння электраправодкі да мантажных блокаў і модуляў кіравання выкарыстоўваюцца чатыры тыпу абсталяваных стопарнымі элементамі раздымаў хуткай фіксацыі.

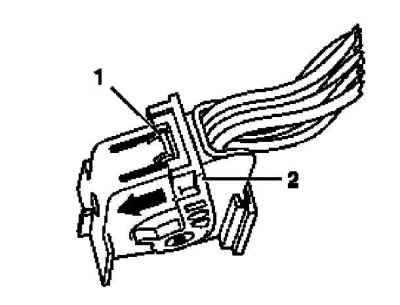

Раздым з блакавальнай клямарам (2) і стопорным язычком (1), - для адпушчэння апусціць клямар (2)…

Раздым з блакавальнай клямарам (2) і стопорным язычком (1), - для адпушчэння апусціць клямар (2) уніз (стрэлка), падлучэнне вырабляецца пры апушчанай клямары

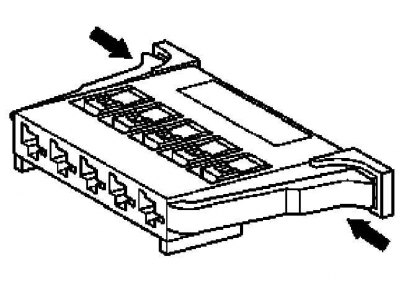

Раз'ём з двума замкамі, - для адпушчэння сціснуць (стрэлкі), пры падлучэнні прасачыць за…

Раз'ём з двума замкамі, - для адпушчэння сціснуць (стрэлкі), пры падлучэнні прасачыць за надзейнасцю зашчоўквання замкаў

Раз'ём з адным замкам, - для адпушчэння націснуць (стрэлка), пры падлучэнні прасачыць за…

Раз'ём з адным замкам, - для адпушчэння націснуць (стрэлка), пры падлучэнні прасачыць за надзейнасцю зашчоўквання замка

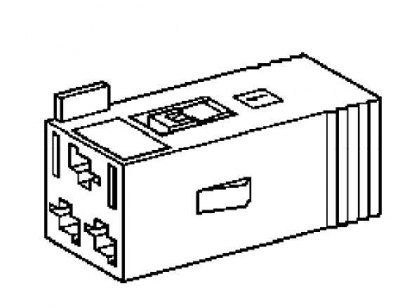

Раз'ём без замкаў, пры падлучэнні прасачыць за правільнасцю пасадкі

Раз'ём без замкаў, пры падлучэнні прасачыць за правільнасцю пасадкі
