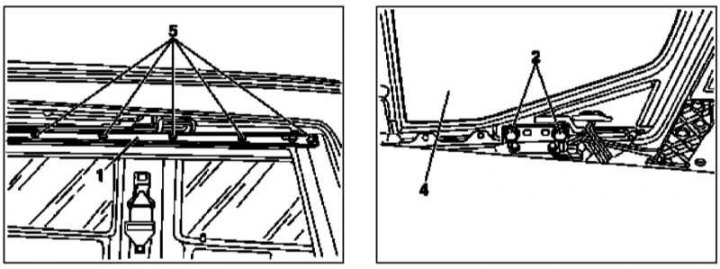

Дэталі ўстаноўкі вечка верхняга люка (1 з 2)
1 - Бакавы полоз; 2 - Крапежныя гайкі; 4 - Вечка люка; 5 - Крапежныя шрубы
Дэталі ўстаноўкі вечка верхняга люка (2 з 2)
3 - Цэнтруючы стрыжань; 4 - Вечка люка; Стрэлка - Абціскныя абцугі
Зняцце
Канструкцыя цэнтравальнага стрыжня верхняга люка
1. Зніміце ўнутранае люстэрка задняга выгляду (гл. Частку Абсталяванне салона).
2. Зніміце ўнутраную абіўку вечка (гл. Раздзел Зняцце і ўстаноўка панэлі абіўкі вечка верхняга люка).
3. Цалкам адкрыйце люк.
4. Вывярніце крапежныя шрубы (5) і зніміце левы і правы накіроўвалыя палазы (1).
5. Зачыніце люк.
6. Аддайце крапежныя гайкі (2) злева і справа на вечку (4) люка.
7. Падаўшы ўверх, зніміце вечка (4).
8. Запраўце ў цэнтровачныя адтуліны левы і правы цэнтравальныя стрыжні (3).
Ўстаноўка
1. Вышмаруйце спецыяльнай пастай (001 981 14 51) левы і правы слізгальныя захопы.
2. Праз верх запраўце накрыўку (4) у праём люка.
3. Навярніце, але пакуль не зацягвайце, крапежныя гайкі (2) злева і справа.
4. Абцісніце вечка (4) пры дапамозе спецыяльных шчыпцоў (стрэлка).
5. Зацягніце гайкі (2) і зніміце абцугі (стрэлка).
6. Цалкам адкрыйце люк.
7. Спецыяльнай пастай (001 981 14 51) вышмаруйце накіравальныя полозья (1) і прыкруціце іх на свае штатныя, не зацягваючы пакуль канчаткова крапежныя шрубы (5).
8. Выміце левы і правы цэнтравальныя стрыжні (3) і адрэгулюйце становішча вечка ў праёме.
Заўвага. Выкананне рэгулявання вечка лепш даручыць адмыслоўцам аўтасэрвісу.
9. Канчаткова зацягніце крапежныя шрубы (5) і ўсталюйце на месца ўнутраную абіўку накрыўкі (гл. Раздзел Зняцце і ўстаноўка панэлі абіўкі вечка верхняга люка).
10. Усталюйце люстэрка задняга выгляду (гл. Частка Абсталяванне салона) і праверце спраўнасць функцыянавання прывада верхняга люка.
