Прецизен монтаж на фарове е възможен само с помощта на специално устройство за регулиране в сервиз.
1. Изключете клемата на заземяващия (-) проводник от отрицателния полюс на акумулатора, като първо изключите запалването.
Внимание! Изключването на батерията премахва защитния код от радиото, както и всички автоматични настройки на радиото. Ако кодът е неизвестен или не е записан, радиото може да бъде пуснато в експлоатация само с помощта на сервиз или производителя на радиото. Затова първо се уверете, че кодът е известен.
2. Ляв фар. Преместете заключващия лост в обратна посока и извадете резервоара на шайбата.
3. Десен фар. Преместете заключващия лост в обратна посока и извадете разширителния резервоар за охлаждащата течност.
4. Развийте два болта 1 (вижте илюстрацията).
5. Развийте болт 2, работейки от страната на арката на колелото (вижте стрелката на илюстрация 24.4).
6. Развийте болт 3 от предната страна на фара (виж илюстрация 27.4).
7. Развийте болтове 4 и 5, които фиксират фара (виж илюстрация 27.4).
Внимание! Свалянето и монтирането на фара е по-лесно, ако бронята е свалена предварително.

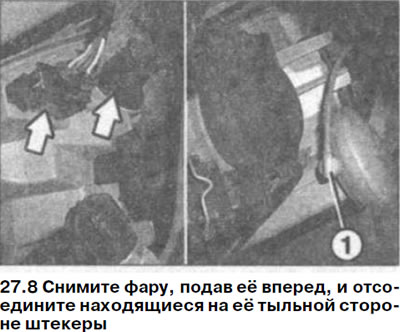

8. Отстранете фара, като го бутнете напред и разкачете щепселите, разположени на гърба му (вижте стрелките на илюстрацията). Ако е необходимо, свалете капака от фара за мъгла.
9. С помощта на отвертка внимателно натиснете маркуч 1 на пневматичния блок за управление на положението на фаровете (виж илюстрация 27.8).
Внимание! Когато разкачвате пневматичния модул, внимавайте да не повредите конектора.
10. Помолете помощник да поддържа калника и бронята и да премахне фара, ако бронята не е била свалена преди това.
Монтиране
11. Монтирайте фара в монтажния отвор на калника.
12. Свържете захранващите щепсели за крушките на фаровете.
13. Свържете управлението на положението на фаровете.
14. Поставете капака на фара за мъгла, ако има такъв.
15. Уверете се, че гуменото уплътнение на фара е поставено правилно.

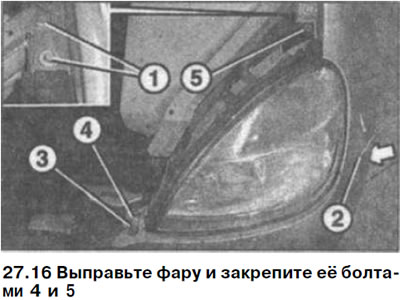

16. Изправете фара и го закрепете с болтове 4 и 5 (вижте илюстрацията).
17. Завийте два болта 1 (виж илюстрация 27.16).
18. Завийте болт 2, работейки от страната на арката на колелото (виж илюстрация 27.16).
19. Завийте болт 3 от предната страна на фара (виж илюстрация 27.16).
(Оригинал, публикуван на уебсайта: «Mercedesman.ru»)
20. Поставете отново предната броня, ако е свалена.
21. Ляв фар. Поставете отново резервоара за миене, като поставите издатината му в монтажния отвор и го закрепете със заключващия лост.
22. Десен фар. Поставете отново разширителния резервоар за охлаждащата течност, ако е необходимо.
23. Свържете клемата на заземяващия (-) проводник към акумулатора, като се уверите, че запалването е изключено.
24. Въведете кода за сигурност в радиото и нагласете часовника.
25. Свържете се със сервиз възможно най-скоро, за да проверите позицията на фаровете и, ако е необходимо, да ги регулирате.
