Замена ламп накаливания (Mercedes-Benz S-Class W220)

Имеется опасность травмирования!

Лампы накаливания и держатели ламп могут оказаться очень горячими. Поэтому перед заменой ламп накаливания дождитесь охлаждения осветительного прибора.

Храните лампы в недоступном для детей месте.

Не применяйте упавшие лампы или лампы с царапинами, они могут лопнуть.

Замена лампы Н7

лампа находится под давлением. Поэтому следует надевать защитные очки и перчатки.

Фары с ксеноновым ближним светом:

Имеется опасность травмирования вследствие высокого напряжения!

Замену ламп на ксеноновых фарах ближнего света не производите самостоятельно. Проведение работ на фарах ближнего света поручайте только специалистам.

Примечание. Перед заменой ламп накаливания выключите освещение автомобиля во избежание короткого замыкания.

Примечание. Берите лампу в руки только пользуясь чистой матерчатой салфеткой без ворса или аналогичным материалом. Пальцы должны быть сухими и чистыми!

Примечание. Применяйте только лампы накаливания, рассчитанные на напряжение 12 В, одного и того же типа и соответствующей мощности.

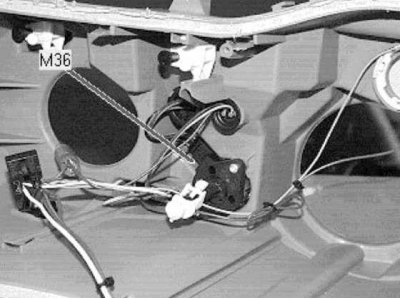

Регулярно проверяйте угол наклона фар.

Галогенные фары

Передняя блок-фара

1. Откройте капот.

2. Сожмите хомутик и снимите крышку корпуса «1».

3. Отсоедините штекер от лампы.

4. Отцепите удерживающую пружину и выньте лампу накаливания.

5. Вставьте новую лампу накаливания таким образом, чтобы цоколь вошел в выемку патрона.

6. Навесьте удерживающую пружину и насадите штекер на лампу.

7. Установите крышку корпуса «1» и зафиксируйте.

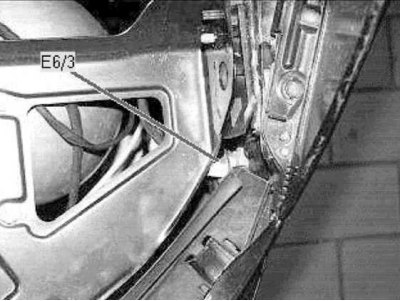

Габаритные огни

1. Откройте капот.

2. Сожмите хомутик и снимите крышку корпуса «1».

3. Вытяните держатель лампы.

4. Вытяните лампу накаливания.

5. Вдавите лампу накаливания.

6. Вдавите держатель лампы.

7. Установите крышку корпуса «1» и зафиксируйте.

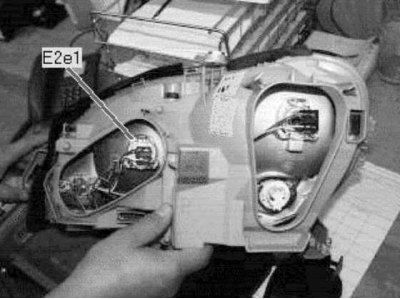

Ближний свет, дальний свет

1. Откройте капот.

2. Сожмите хомутик и снимите крышку корпуса (1 или 2).

3. Отсоедините штекер от лампы.

4. Отцепите удерживающие пружины и выньте лампу накаливания.

5. Вставьте новую лампу накаливания таким образом, чтобы цоколь вошел в выемку патрона.

6. Навесьте удерживающие пружины и насадите штекер на лампу.

Статья была получена с портала (MercedesMan)

7. Установите крышку корпуса (1 или 2) и зафиксируйте.

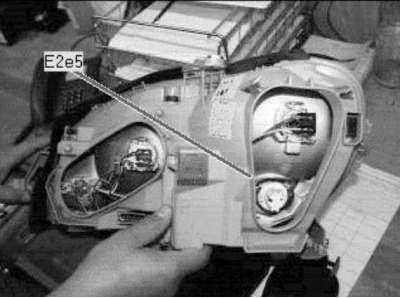

Фонарь указателя поворота

1. Откройте капот.

2. Сожмите хомутик и снимите крышку корпуса «2».

3. Держатель с лампой накаливания поверните влево и снимите. Нажмите на лампу накаливания, поверните ее влево и выньте.

4. Вставьте лампу накаливания и поверните вправо.

5. Установите держатель лампы накаливания и зафиксируйте поворотом вправо.

6. Установите крышку корпуса «2» и зафиксируйте.

Ксеноновые фары

Имеется опасность травмирования вследствие высокого напряжения!

Крышку ксенонового ближнего света не демонтируйте.

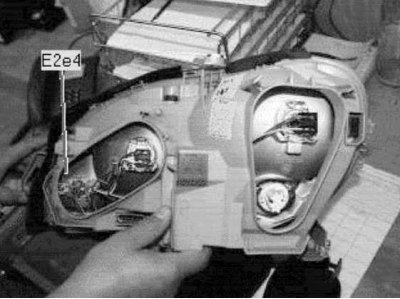

Противотуманная фара

1. Откройте капот.

2. Сожмите хомутик и снимите крышку корпуса «1».

3. Отсоедините штекер от лампы.

4. Отцепите удерживающую пружину и выньте лампу накаливания.

5. Вставьте новую лампу накаливания таки образом, чтобы цоколь вошел в выемку патрона.

6. Навесьте удерживающую пружину и насадите штекер на лампу.

7. Установите крышку корпуса «1» и зафиксируйте.

Габаритные огни

1. Откройте капот.

2. Сожмите хомутик и снимите крышку корпуса «1».

3. Вытяните держатель лампы.

4. Вытяните лампу накаливания.



5. Вдавите лампу накаливания.

6. Вдавите держатель лампы.

7. Установите крышку корпуса «1» и зафиксируйте.

Фонарь указа

1. Откройте капот.

2. Сожмите хомутик и снимите крышку корпуса «1».

3. Отсоедините штекер от лампы.

4. Отцепите удерживающие пружины и выньте лампу накаливания.

5. Вставьте новую лампу накаливания таким образом, чтобы цоколь вошел в выемку патрона.

6. Навесьте удерживающие пружины и насадите штекер на лампу.

7. Установите крышку корпуса «1» и зафиксируйте.

Фонарь указателя поворота

1. Откройте капот.

2. Сожмите хомутик и снимите крышку корпуса «2».

3. Держатель с лампой накаливания поверните влево и снимите. Нажмите на лампу накаливания, поверните ее влево и выньте.

4. Вставьте лампу накаливания и поверните вправо.

5. Установите держатель лампы накаливания и зафиксируйте поворотом вправо.

6. Установите крышку корпуса «2» и зафиксируйте.

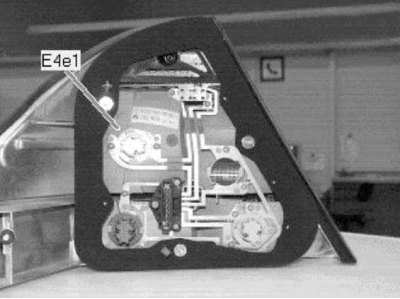

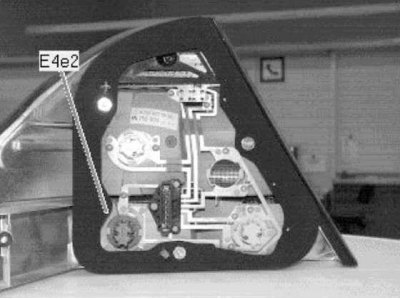

Задний фонарь

1. Откройте крышку багажника.



2. Обшивку отведите в сторону.

3. Держатель с лампой накаливания поверните влево и снимите.

4. Нажмите на лампу накаливания, поверните ее влево и выньте.

5. Вставьте лампу накаливания и поверните вправо.

6. Установите держатель лампы накаливания и зафиксируйте поворотом вправо.

Дополнительные фонари указателя поворота на наружном зеркале заднего вида, верхний фонарь сигнала торможения и фонари сигнала торможения

Дополнительные фонари указателя поворота на наружном зеркале заднего вида, верхний фонарь сигнала торможения (3-й фонарь сигнала торможения) и фонари сигнала торможения в задних фонарях оснащены светодиодами.

При неисправности или отказе обратитесь на одну из станций ТО «Mercedes-Benz».

Частичное заклеивание фар

В странах с порядком движения, отличающимся от порядка движения в стране допуска автомобиля к эксплуатации, необходимо частично заклеивать фары.

Наклейки можно приобрести на любой станции ТО «Mercedes-Benz». Рекомендуется применять для этого только фирменные наклейки. Другие наклейки могут вызвать повреждения поверхностного защитного слоя фар.
