Меры предосторожности
Предупреждение!
- Лампы накаливания и держатели ламп могут оказаться очень горячими. Поэтому перед заменой ламп дождитесь охлаждения осветительного прибора!
- Храните лампы в недоступном для детей месте!
- Не применяйте упавшие лампы или лампы с царапинами, они могут лопнуть!
Замена лампы Н7
Лампа накаливания находится под давлением, поэтому следует надеть защитные очки и перчатки.
Фары с ксеноновыми лампами ближнего света:
Имеется опасность травмирования в связи с высоким напряжением!
Не заменяйте ксеноновые лампы самостоятельно. Для проведения работ на фарах ближнего света обратитесь к специалистам.
Порядок выполнения процедуры
Перед заменой ламп накаливания выключите освещение во избежание короткого замыкания.
Новые лампы берите в руки только пользуясь мягкой шелковой бумагой или тонкими перчатками.
Применяйте только лампы накаливания на напряжение 12 В одного типа и соответствующей мощности.
Указатели поворотов (PY 21 Вт, желтый)
Замена лампы указателя поворота
1 - Зажим корпуса фонаря указателя поворота; 2 - Лампа накаливания указателя поворота; 3 - Выступ; 4 - Направляющая
1. Откройте капот.
2. Сожмите зажим (1) со стороны двигательного отсека и выдвиньте вперед корпус фонаря указателя поворота.
3. Держатель лампы с лампой накаливания поверните влево и снимите. Нажмите на лампу накаливания, поверните ее влево и выньте.
4. Корпус фонаря указателя поворота вставьте выступами (3) в направляющие (4) и прижмите назад до фиксации.
Повторитель указателя поворота (WY 5 Вт, желтого цвета)
Снятие
1. Передвиньте корпус фонаря дополнительного указателя поворота вперед и снимите.
2. Держатель лампы с лампой накаливания поверните влево и снимите. Лампу накаливания вытяните из патрона.
Установка
Корпус фонаря дополнительного указателя поворота насадите спереди, нажмите и зафиксируйте сзади.
Угол наклона фар
Регулярно проверяйте угол наклона фар. Описание процедуры регулировки поолжения фар приведено в Разделе Декоративная решетка радиатора - детали установки Главы Кузов.
Примечание. На моделях с ксеноновым освещением угол наклона оптических осей фар регулируется автоматически.
Фары
Организация доступа к лампам в блок-фарах галогенного типа

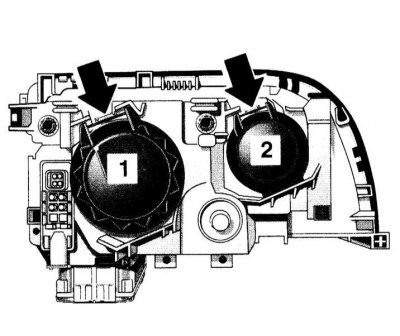

Расположение крышек доступа к лампам блок-фары галогенного типа
1 — Крышка (стояночный свет/односторонний стояночный свет, ближний свет и противотуманный свет)
2 — Крышка (дальний свет)
Организация доступа к лампам в блок-фарах ксенонового типа
Внимание! Штекер фар ближнего света с ксеноновыми лампами не отсоединяйте!

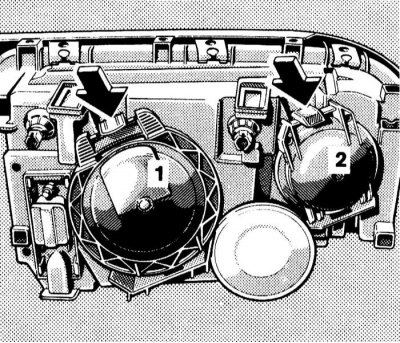

Расположение крышек доступа к лампам блок-фары ксенонового типа
1 — Крышка (стояночный свет/односторонний стояночный свет, ближний свет и противотуманный свет)
2 — Крышка (дальний свет)
Стояночный свет/односторонний стояночный свет
Фары с галогенными лампами
Замена ламп стояночных огней (3) в фарах галогенного типа
3 — Лампа стояночного света/одностороннего стояночного света (W 5 Вт)
4 — Лампа ближнего света (Н7 55 Вт)
5 — Лампа противотуманного освещения (Н1 55 Вт)
1. Откройте капот.
2. Отжав скобу фиксатора, снимите крышку корпуса фары (1).
3. Вытяните патрон с лампой.
4. Выньте лампу.
5. Установка производится в обратном порядке, - проследите за надежностью фиксации патрона.
Фары с ксеноновыми лампами
Замена ламп стояночных огней (3) в фарах ксенонового типа
3 — Лампа стояночного света/одностороннего стояночного света (W 5 Вт)
5 — Лампа противотуманного освещения (Н1 55 Вт)
7 — Лампа ближнего света
1. Порядок выполнения процедуры аналогичен описанному выше для фар галогенного типа.
2. При установке крышку насадите снизу и нажмите вверху до фиксации.
Ближний свет, дальний свет, противотуманное освещение
Замена лампы дальнего света (6) в фарах ксенонового типа
6 — Лампа дальнего света (Н1 55 Вт)
Предупреждение! Имеется опасность травмирования в связи с высоким напряжением! Штекер фар ближнего света с ксеноновыми лампами не отсоединяйте.
1. Откройте капот.
2. Снимите крышку над фарой.
3. Отжав скобу фиксатора, снимите крышку корпуса фары (1) или (2).
 |  |
4. Отсоедините штекер от соответствующей лампы.
5. Отцепите удерживающую пружину и извлеките лампу.
6. Вставьте новую лампу накаливания таким образом, чтобы цоколь вошел в выемку патрона.
7. Крышку корпуса фары насадите внизу и нажмите вверху до фиксации.
Внимание! Задние фонари
Схема расположения ламп заднего комбинированного фонаря
1 — Указатели поворотов (Р 21 Вт, желтый пластмассовый дефлектор/PY 21 Вт, желтый с серым пластмассовым дефлектором)
2 — Фонарь сигнала торможения и задний габаритный свет/односторонний стояночный свет (Р 21/5 Вт)
3 — Задний габаритный свет/односторонний стояночный свет (R5 Вт)
Сторона водителя:
4 — Задний туманный фонарь (Р 21 Вт)
5 — Фонарь заднего хода (Р 21 Вт)
6 — Освещение багажника (С 10 Вт, лампа-софит)
7 — Крышка доступа
1. Схема расположение ламп заднего комбинированного фонаря приведена на иллюстрации.
2. Отогните панель крышки доступа (7).
3. Держатель лампы с лампой накаливания поверните влево и снимите.
4. Нажмите на лампу накаливания, поверните влево и выньте ее.
5. Держатель лампы установите, нажав до фиксации.
Фонари освещения номерного знака (С 5 Вт, лампа-софит)
Замена ламп фонарей подсветки номерного знака
Отвинтите винты крепления (1) и выньте фонарь.
Внимание! Стоп-сигнал верхнего уровня (Р 21 Вт).
1. Прижмите накладки слева и справа и снимите крышку.
2. Держатель лампы с лампой накаливания поверните влево и снимите. Нажмите на лампу, поверните ее влево и выньте.
