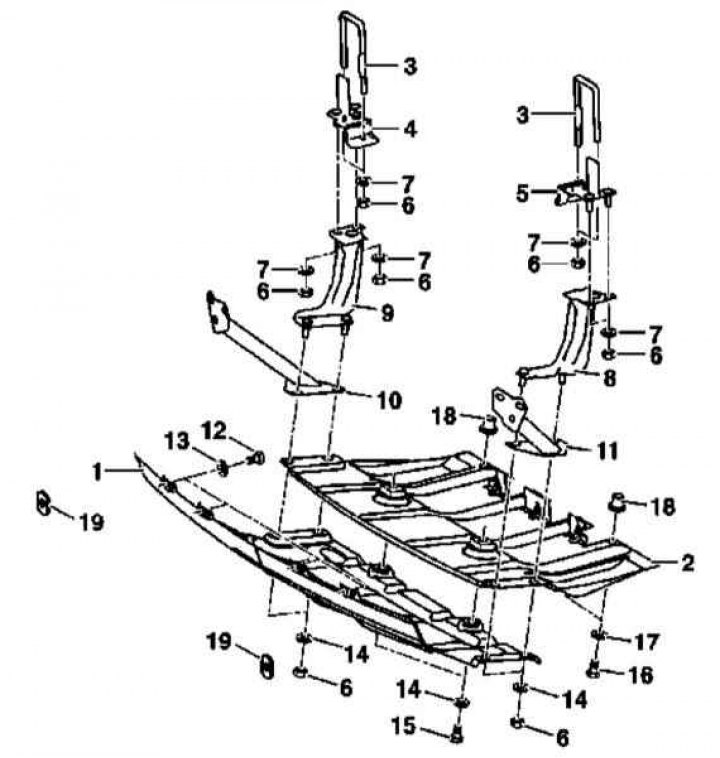

A motortér alsó védelmének paneleinek beszerelésének részletei
1 - Első csomagtartó; 2 - Hátsó csomagtartó; 3 - Rögzítőkonzolok; 4 - Szerelőlap; 5 - Szerelőlap; 6 - M10 anyák; 7 - Beállító alátétek (20x10.5x2); 8 - tartókonzol; 9 - tartókonzol; 10 - Tartó; 11 - Tartó; 12 - csavarok M8x20; 13 - Beállító alátétek (16x8.4x1.6); 14 - Beállító alátétek (30x10.5x2.5); 15 - M10x25 csavarok; 16 - M6x16 csavarok; 17 - Beállító alátétek (17x6.4x4); 18 - Szegecses anyák; 19 - távtartó

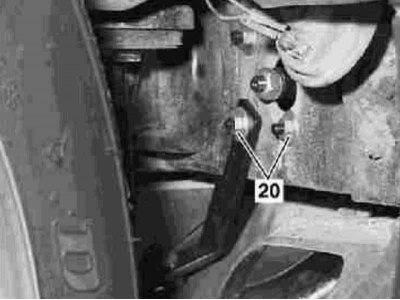

A motortér alsó védelmének paneleinek beszerelésének részletei
20 — A terelő karját rögzítő anyák

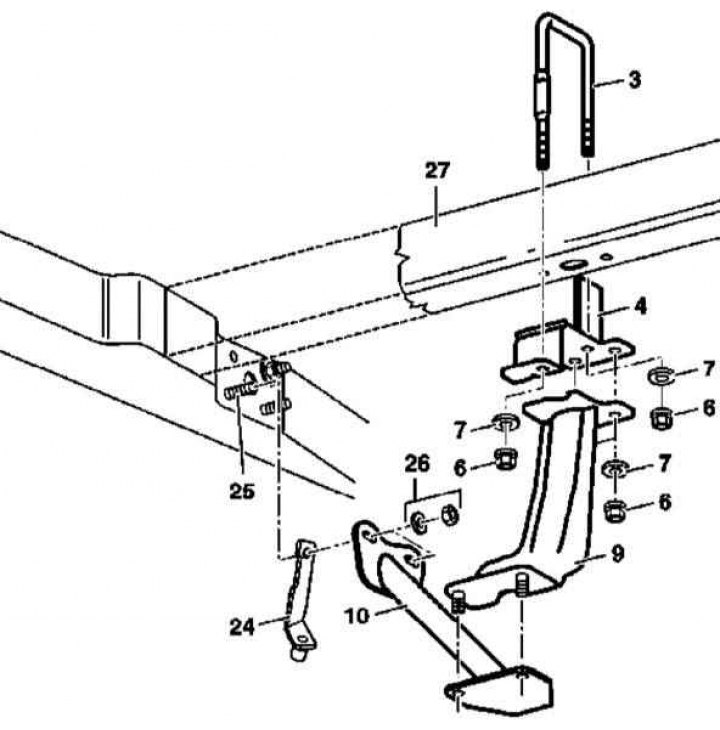

A motortér alsó védelmének paneleinek beszerelésének részletei
24 - Terelő tartó; 25 - Csavarok a terelőtartó konzoljának rögzítéséhez; 26 - Rögzítő anyák; 27 - Hosszirányú tartálykeret

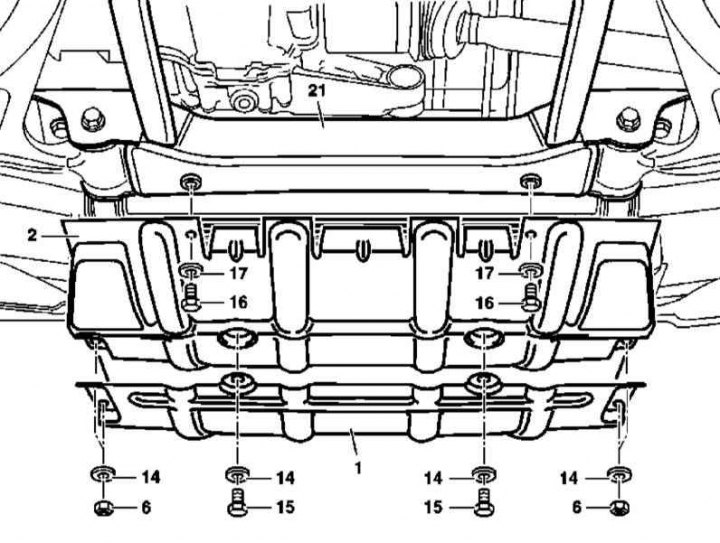

A motortér alsó védelmének paneleinek beszerelésének részletei

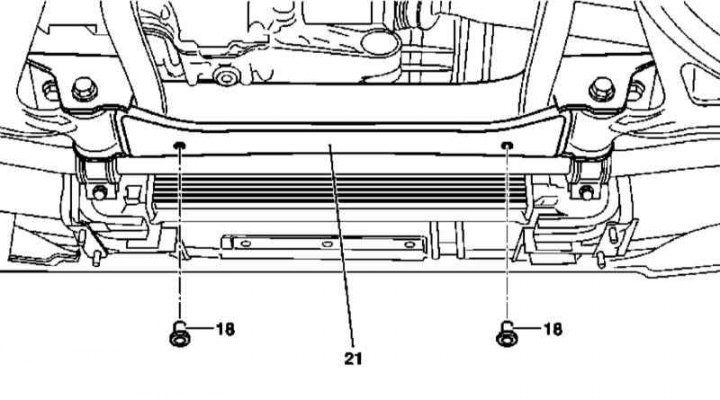

A motortér alsó védelmének paneleinek beszerelésének részletei
