Дэталі ўстаноўкі левай далікатнай секцыі аздаблення панэлі прыбораў
2 - Абліцавальная накладка; 4 - Накіравальны штыфт; 5 - Крапежныя шрубы; N73 - Модуль EIS/EZS
1. На мадэлях адпаведнай камплектацыі (код ЕТ2) актывуйце сэрвісны рэжым сістэмы аварыйнага выкліку TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).
2. Перавядзіце рэгуляваную рулявую калонку ў крайняе верхняе становішча.

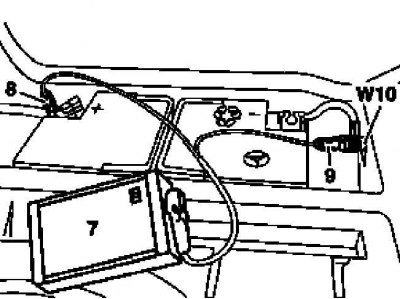

3. Уключыце дапаможны акумулятар і падлучыце яго да штатнай батарэі, затым адлучыце ад апошняй адмоўны провад.
7 - Дапаможны акумулятар
8 — Клема станоўчага провада модуля
9 — Клема адмоўнага провада модуля
W10 - Зазямленне батарэі
4. Пры дапамозе падыходнага кліну адпусціце чатыры фіксатара і зніміце абліцавальную накладку (2).
5. Павярніце ў становішча «0», Затым зніміце дзяржальню рэгулятара становішча фар (акрамя мадэляў 463.246/249).
6. Вывярніце крапежныя шрубы (5).
7. Пацягнуўшы ўверх з паваротам зніміце з накіроўвалых штыфтоў (4) ніжнюю секцыю аздаблення панэлі прыбораў.
8. Зніміце і, не адлучаючы электраправодку, адкладзяце ў бок модуль перамыкача карэкціроўкі становішча фар (акрамя мадэляў 463.246/249).
9. Пры дапамозе спецыяльнай асадкі (210 589 00 07 00) зніміце модуль EIS/EZS (N73).
10. Падаўшы ў паказаным стрэлкай кірунку, зніміце ніжнюю секцыю аздаблення панэлі прыбораў.
11. Устаноўка праводзіцца ў зваротным парадку, - пры адпаведнай камплектацыі (код ЕТ2) дэактывуйце сэрвісны рэжым сістэмы TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).
12. У заключэнне здзейсніце счытванне кодаў DTC і ачыстку памяці сістэмы бартавой самодіагностікі пры дапамозе сканара STAR DIAGNOSIS (6511 1801 00) (гл. Главу Сістэмы электраабсталявання рухавіка).
