Цэнтральны гучнагаварыцель панэлі прыбораў

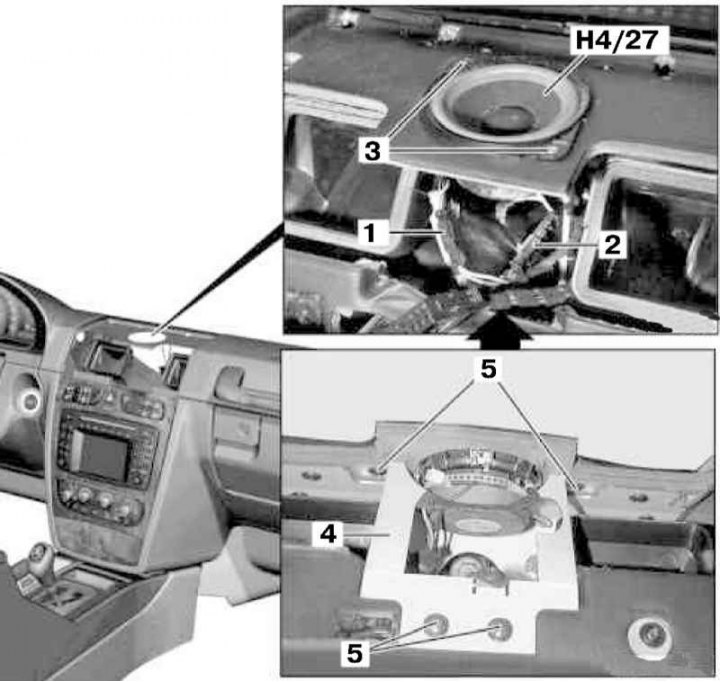

Дэталі ўстаноўкі цэнтральнага гучнагаварыцеля на панэлі прыбораў
1, 2 — Раздымы электраправодкі; 3, 5 - Ніты; 4 - Панэль; Н4/27 - Цэнтральны гучнагаварыцель
1. Уключыце дапаможны акумулятар і падлучыце яго да штатнай батарэі, затым адлучыце ад апошняй адмоўны провад.
7 - Дапаможны акумулятар
8 — Клема станоўчага провада модуля
9 — Клема адмоўнага провада модуля
W10 - Зазямленне батарэі
2. Зніміце з панэлі прыбораў цэнтральныя дэфлектары (гл. Главу Кузаў).
3. Вывярніце крапежныя шрубы (5) і зніміце панэль (4).
4. Разлучыце раздымы (1 і 2).
5. Вывярніце крапежныя балты (3) і зніміце цэнтральны гучнагаварыцель (Н4/27).
6. Устаноўка праводзіцца ў зваротным парадку.
7. У заключэнне здзейсніце счытванне кодаў DTC і ачыстку памяці сістэмы бартавой самодіагностікі пры дапамозе сканара STAR DIAGNOSIS (6511 1801 00) (гл. Главу Сістэмы электраабсталявання рухавіка).
Высокачашчынныя дынамікі

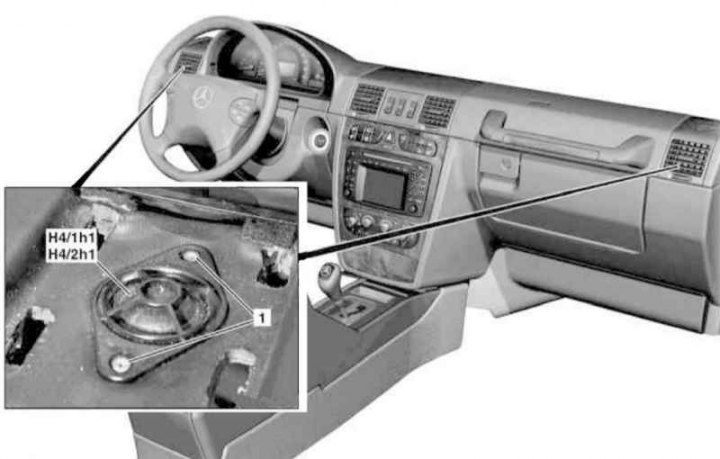

Дэталі ўстаноўкі ВЧ дынамікаў
1 - Ніты; Н4/1h1 - Левы ВЧ дынамік; Н4/2h1 - Правы ВЧ дынамік
1. Зніміце з панэлі прыбораў бакавыя дэфлектары (гл. Главу Кузаў).
2. Вывярніце крапежныя шрубы (1) і зніміце з панэлі прыбораў ВЧ дынамікі (Н4/1h1 і Н4/2h1).
3. Адлучыце ад дынамікаў электраправодку.
4. Устаноўка праводзіцца ў зваротным парадку.
Дзвярныя гучнагаварыцелі
Пярэднія дзверы

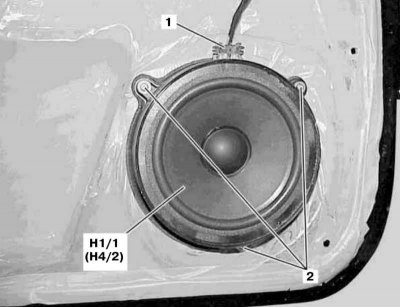

Дэталі ўсталёўкі гучнагаварыцеля перадпакояў дзверы
1 - Раздым; 2 - Ніты; Н4/1 - Гучнагаварыцель левых дзвярэй; Н4/2 - Гучнагаварыцель правай дзверы
1. Зніміце панэль унутранай абіўкі дзвярэй (гл. Главу Кузаў).
2. Адлучыце ад гучнагаварыцеля электраправодку, - раз'ём (1).
3. Вывярніце крапежныя шрубы (2) і зніміце дзвярны гучнагаварыцель (Н4/1 ці Н4/2).
4. Усталёўка вырабляецца ў зваротным парадку, - прасочыце за правільнасцю месцавання гучнагаварыцеля на дзверы.
Заднія дзверы

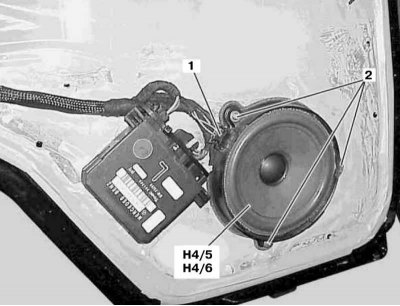

Дэталі ўстаноўкі гучнагаварыцеля задняй дзверы
1 - Раздым; 2 - Ніты; Н4/5 - Гучнагаварыцель левых дзвярэй; Н4/6 - Гучнагаварыцель правай дзверы
Парадак выканання працэдуры аналагічны апісанаму вышэй для гучнагаварыцеляў перадпакояў дзвярэй.
НЧ гучнагаварыцель (вуфер аўдыёсістэмы Harman/Kardon) (код камплектацыі Е66)

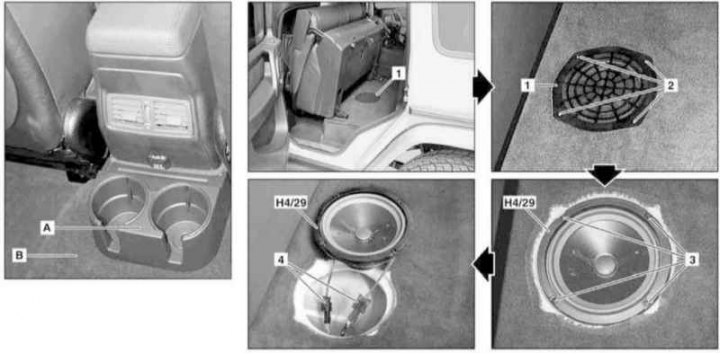

Дэталі ўстаноўкі НЧ гучнагаварыцеля (вуфера) аўдыёсістэмы Harman/Kardon
1 - Ахоўная рашотка; 2, 3 - Ніты; 4 - Раз'ём электраправодкі; А - Кубактрымальнік; Н4/29 - НЧ гучнагаварыцель (вуфер)
1. На мадэлях адпаведнай камплектацыі (код FG2) зніміце задні кубкатрымальнік.
2. Вывярніце крапежныя шрубы (2) і зніміце ахоўную рашотку (1).
3. Вывярніце шрубы (3) і зніміце НЧ гучнагаварыцель (Н4/29).
4. Разлучыце раздымы (4) электраправодкі.
5. Устаноўка праводзіцца ў зваротным парадку.
