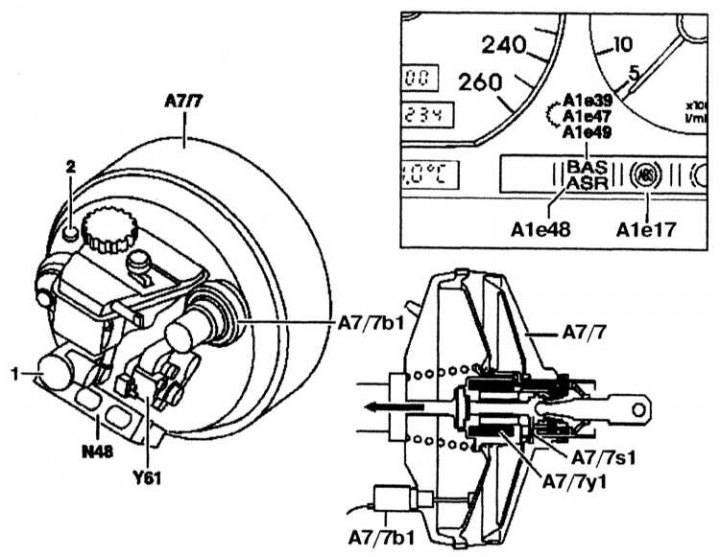

Схема расположения компонентов усилителя экстренного торможения ВAS
1 - Главный тормозной цилиндр; 2 - Вакуумный патрубок; А1e17 - Лампа индикации неисправностей ABS; А1e39 - Сигнальная лампа ЕА; А1e47 - Лампа индикации неисправностей BAS/ESP; А1e48 - Лампа индикации неисправностей BAS/ASR; А1e49 - Лампа индикации неисправностей BAS/ETS; А7/7 - Вакуумный усилитель; А7/7bl - Датчик перемещения диафрагмы BAS; A7/7s1 - Выключатель усилителя экстренного торможения BAS; А7/7у1 - Электромагнитный клапан BAS; N48 - Блок управления усилителя экстренного торможения BAS; Y61 - Клапан переключения главного тормозного цилиндра
