Внимание! Все самоконтрящиеся болты и гайки подлежат замене в обязательном порядке!
Передний дифференциал
Детали установки переднего дифференциала
1. Детали установки переднего дифференциала показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите передние колеса.
3. Выверните соответствующую пробку и слейте из дифференциала масло.
4. Отболтите передний карданный вал от соединительного фланца ведущей шестерни, - подвяжите вал к раме.
5. При помощи съемника высвободите обе верхние шаровые опоры из соответствующих поперечных рычагов подвески, проверьте состояние пыльников, оцените степень износа опор, в случае необходимости произведите замену.
6. Снимите панели отделки двигательного отсека.
7. Высвободите из дифференциала оба приводного вала, - постарайтесь не повредить щитки.
8. Отсоедините от картера дифференциала вентиляционный шланг.
9. Выверните крепежные болты (14а) и снимите сборку переднего дифференциала (14).
10. Установка производится в обратном порядке.
11. В заключение проверьте дифференциал на наличие признаков развития утечек.
Задний дифференциал

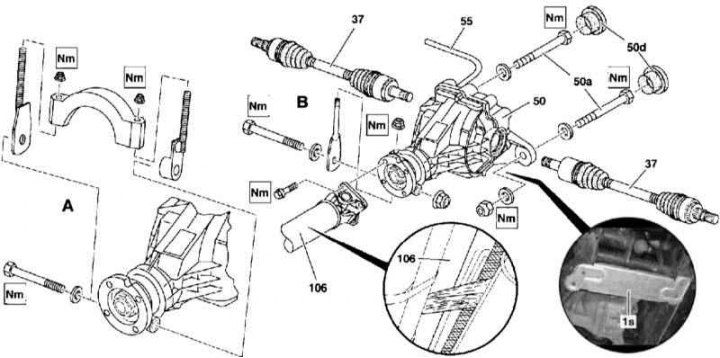

Детали установки заднего дифференциала
1s - Щиток; 37 - Приводные валы; 50 - Задний дифференциал; 50а - Крепежные болты; 50d - Крышки; 55 - Вентиляционный шланг; 106 - Задний карданный вал; А - Модели выпуска по 05.98; B - Модели выпуска с 06.98
(Материал взят с веб-ресурса MercedesMan.ru)
1. Детали установки заднего дифференциала представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите приводные валы (37).
3. Выверните крепежные болты и отсоедините карданный вал (106) от соединительного фланца ведущей шестерни заднего дифференциала (50), - подвяжите вал к раме автомобиля.
4. Высвободите вентиляционный шланг (55) из фиксаторов на топливном баке, - кроме моделей, оборудованных дополнительным топливным баком (ML 55 AMG), на которых шланг может быть освобожден только после опускания дифференциала.
5. Снимите крышки (50d) крепежных болтов.
6. На моделях ML 55 AMG снимите щиток (1s), установленный с левой стороны от сборки дифференциала.
7. Подоприте сборку заднего дифференциала (50).
8. Снимите элементы подвески крепления заднего дифференциала к держателю моста (А/В).
9. Выверните крепежные болты (50а), опустите сборку дифференциала (50) вниз и извлеките ее из-под автомобиля, - на моделях ML 55 AMG не забудьте после опускания сборки дифференциала высвободить из фиксаторов на топливном баке вентиляционный шланг.
10. Оцените состояние передней и задней резиновых опор в держателе заднего моста, в случае необходимости произведите их замену.
11. Установка производится в обратном порядке.
12. В заключение проверьте дифференциал на наличие признаков развития утечек.
