Деталі установки передніх дверей (на прикладі лівих дверей)
1. Деталі установки передніх дверей показані на ілюстрації, до якої відносяться всі посилання, що зустрічаються в тексті.
2. Роз'єднайте контактну колодку (Х35/1 або Х35/2).
3. Викрутіть гвинт (1) кріплення обмежувача відчинення дверей до стійки А.
4. Зніміть зі стійки А пильовик.
5. Позначте положення нижньої петельної планки на дверній рамі, потім викрутіть болти (2) її кріплення.
6. Попросіть помічника притримати двері та викрутити болти (3) кріплення планки верхньої петлі, - також попередньо позначте її положення на дверній рамі.
7. За допомогою асистента зніміть дверне складання з автомобіля, - постарайтеся не пошкодити лакофарбове покриття.
8. Якщо будь-яка з петель потребує заміни, зніміть її зі стійки А.
9. Установка проводиться у зворотному порядку, - простежте за правильністю суміщення нанесених у процесі демонтажу посадкових міток і правильністю кріплення стоянкового пильовика, за величиною крайових зазорів (див. Специфікації) переконайтеся в правильності розташування дверей у кузовному отворі, у разі потреби зробіть відповідне коригування. Впевніться у справності спрацьовування клямки замка.
Задні двері

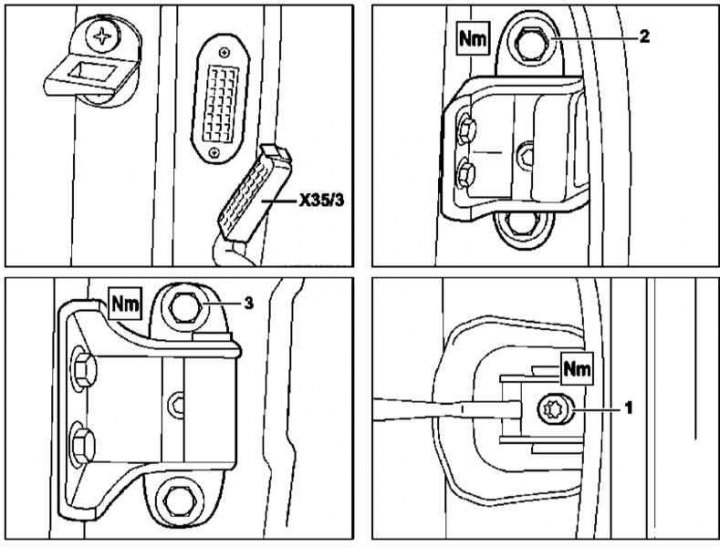

Деталі установки задніх дверей (на прикладі лівих дверей)
1. Деталі установки задніх дверей показані на ілюстрації, до якої відносяться всі посилання, що зустрічаються в тексті.
2. Роз'єднайте контактну колодку (Х35/3 або Х35/4).
3. Викрутіть болт (1) кріплення обмежувача відчинення дверей до стійки.
4. Зніміть зі стійки Пильовик.
5. Позначте положення нижньої петельної планки на стійці, потім виверніть болти (2) її кріплення.
6. Попросіть помічника притримати двері і викрутити болти (3) кріплення планки верхньої петлі, - також попередньо позначте її положення на стійці.
7. За допомогою асистента зніміть дверне складання з автомобіля, - постарайтеся не пошкодити лакофарбове покриття.
(Матеріал створено на основі сайту: «MercedesMAN»)
8. Якщо будь-яка з петель потребує заміни, зніміть її зі стійки А.
9. Установка проводиться у зворотному порядку, - простежте за правильністю суміщення нанесених у процесі демонтажу посадкових міток і правильністю кріплення стоянкового пильовика, за величиною крайових зазорів (див. Специфікації) переконайтеся в правильності розташування дверей у кузовному отворі, у разі потреби зробіть відповідне коригування. Впевніться у справності спрацьовування клямки замка.
Двері задка
Деталі установки дверей задка
1. Деталі установки дверцят задка показані на ілюстрації, до якої відносяться всі посилання, що зустрічаються в тексті.
2. Зніміть внутрішню оббивку дверей (див. розділ Зняття та встановлення панелей внутрішньої оббивки дверних зборок).
3. Роз'єднайте контактні роз'єми електропроводки (1) та проштовхніть їх у кабельний канал.
4. Від'єднайте електропроводку (2) від складання електродвигуна заднього склоочисника. Вивільніть джгут із дверної рами.
5. Зафіксуйте двері у відкритому положенні та зніміть розсувний упор.
6. Попередньо позначивши положення петельних планок, викрутіть гвинти (3) їхнього кріплення до дверної рами.
7. За допомогою помічника зніміть дверне складання (4).
8. Установка проводиться у зворотному порядку, - простежте за правильністю суміщення нанесених у процесі демонтажу посадкових міток, за величиною крайових зазорів (див. Специфікації) переконайтеся в правильності розташування дверей у кузовному отворі, у разі потреби зробіть відповідне коригування. Впевніться у справності спрацьовування клямки замка.
