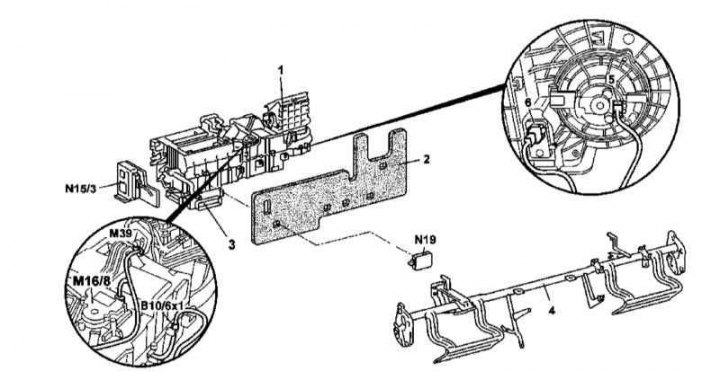

Детали установки кожуха испарителя К/В
1 - Кожух испарителя кондиционера/теплообменника отопителя; 2 - Звукоизоляционная панель; 3 - Воздухораспределитель; 4 - Держатель панели приборов; 5 - Контактный разъем электропроводки вентилятора отопителя; 6 - Контактный разъем резистивной сборки вентилятора; В10/6х1 - Контактный разъем датчика температуры испарителя; М16/8 - Электромотор привода смесительной заслонки; М39 - Шаговый электромотор привода заслонки переключения режимов циркуляции; N15/3 - Модуль управления ETC; N19 - Модуль управления К/В

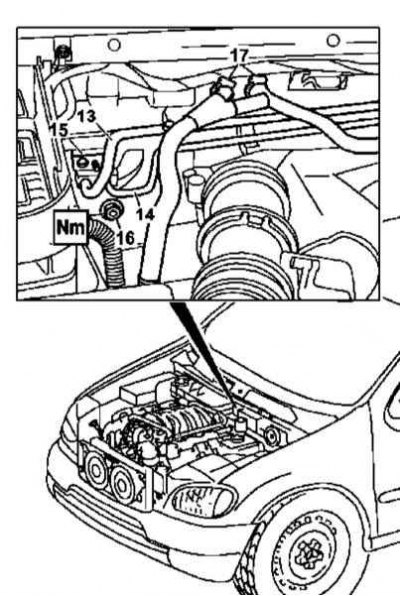

Детали установки кожуха испарителя К/В
Внимание! Все уплотнительные элементы подлежат замене в обязательном порядке.
1. Детали установки кожуха испарителя кондиционера воздуха/теплообменника отопителя показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
2. Опорожните систему охлаждения (см. Главу Проверка системы охлаждения и морозоустойчивости охлаждающей жидкости, замена жидкости).
3. Отсоедините переливной шланг системы охлаждения от щита аккумуляторной батареи.
4. Отпустите крепежных хомут и отсоедините верхний шланг от электрического водяного насоса.
5. Отдайте крепежные гайки и снимите расширительный бачок системы охлаждения с переборки двигательного отсека. Отведите бачок в сторону.
6. Отсоедините шланги охладительного тракта (17) от теплообменника отопителя.
7. В условиях мастерской автосервиса произведите разрядку системы К/В.
8. Отдайте самоконтрящуюся гайку (16) расширительного клапана (15).
9. Отсоедините от расширительного клапана (15) низконапорную (13) и высоконапорную (14) линии рефрижераторного тракта.
10. Снимите держатель панели приборов (4).
11. Высвободите из фиксаторов модуль управления ETC (N15/3).
12. Отсоедините электропроводку от электромотора привода смесительной заслонки воздуха (М16/8).
13. Отсоедините электропроводку от шагового электромотора привода заслонки переключения режимов циркуляции воздуха (М39).
14. Рассоедините контактный разъем электропроводки (В10/6х1) датчика температуры испарителя.
15. Отсоедините электропроводку от резистивной сборки вентилятора отопителя (6).
16. Отсоедините электропроводку от вентилятора отопителя (5).
17. Снимите модуль управления К/В (N19).
18. Высвободите из промежуточных фиксаторов на кожухе испарителя (1) кабельный жгут.
19. Снимите звукоизоляционную панель (2).
20. Отсоедините дренажный шланг от нижней части кожуха испарителя К/В (1).
21. Снимите кожух (1).
22. Установка производится в обратном порядке, - заправка системы кондиционирования воздуха должна производиться в условиях мастерской автосервиса.
23. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
