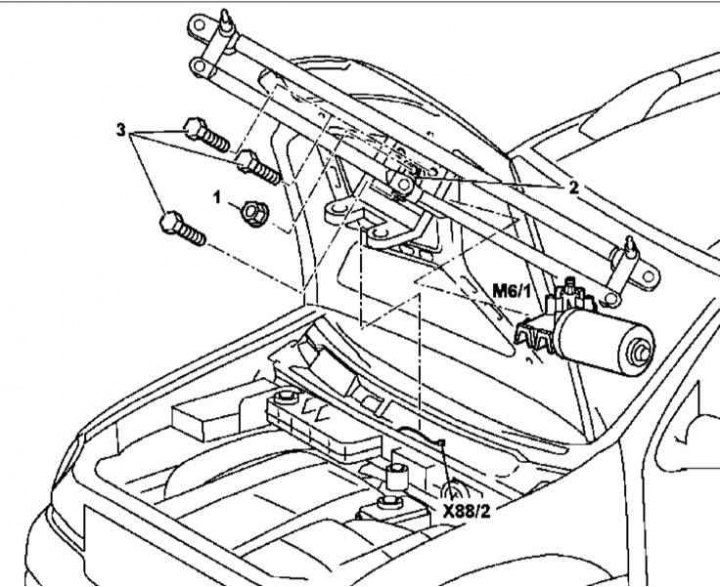

Детали установки электромотора привода очистителей ветрового стекла
1. Детали установки электромотора привода очистителей ветрового стекла показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите сборку привода стеклоочистителей (см. Главу Кузов).
3. Отпустите осевую гайку (1) и выверните винты (3) крепления к сборке электромотора (М6/1) приводных тяг (2).
4. Рассоедините контактный разъем электропроводки (Х88/2) и снимите сборку приводного электромотора (М6/1).
5. Установка производится в обратном порядке, - проследите за правильностью установки парковочного положения привода, при наворачивании осевой гайки (1) на вал мотора проследите, чтобы приводной рычаг был опущен вертикально вниз.
Очистители ветрового стекла
Детали установки электромотора привода очистителя заднего стекла
1. Детали установки электромотора привода очистителя заднего стекла показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Приведите привод в парковочное положение.
3. Снимите внутреннюю обивку двери задка (см. Главу Кузов).
4. Снимите рычаг стеклоочистителя заднего стекла (см. Главу Кузов).
5. Снимите стоп-сигнал верхнего уровня (см. Раздел Снятие и установка центрального стоп-сигнала верхнего уровня).
6. Рассоедините контактный разъем электропроводки (3).
7. Отсоедините от штуцерного разъема (1) трубку подачи омывающей жидкости.
8. Выверните винты (2) крепления приводной сборки к двери задка.
9. Снимите приводной электромотора (М6/4).
10. Установка производится в обратном порядке, - в случае необходимости замените проходную втулку дверной рамы.
