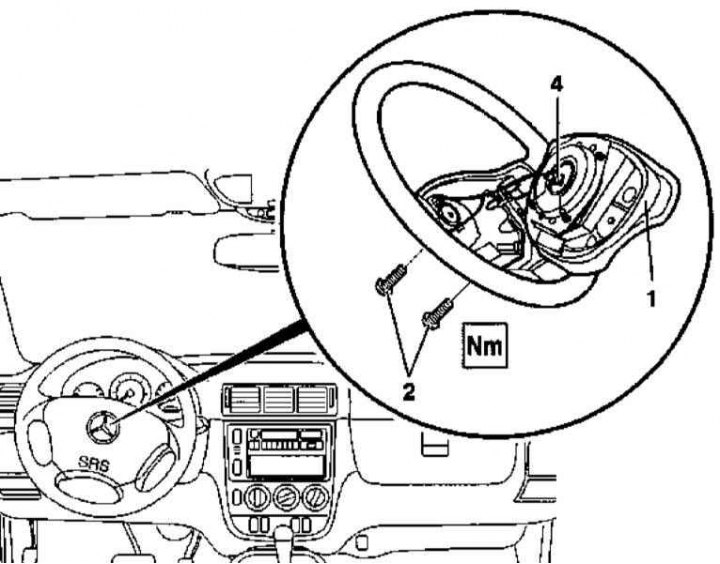

Детали установки модуля водительской фронтальной подушки безопасности на моделях выпуска по 31.08.01

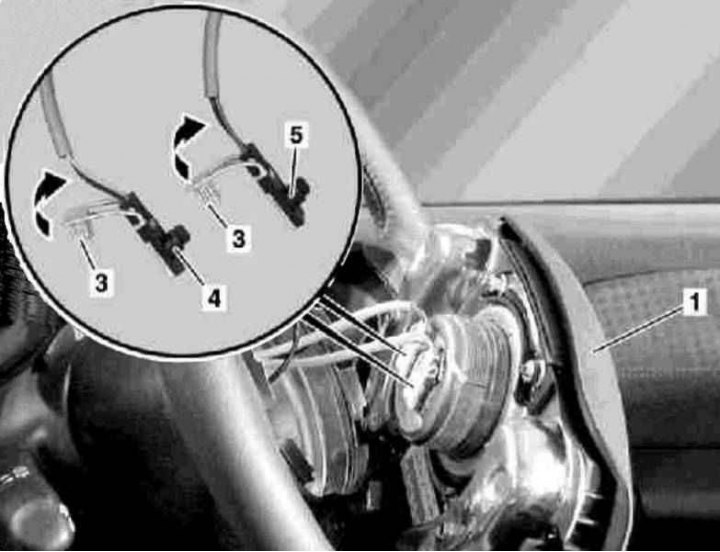

Детали установки модуля водительской фронтальной подушки безопасности на моделях выпуска с 01.09.01
1. Детали установки модуля водительской фронтальной подушки безопасности показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
Материал взят с веб-ресурса: mercedesman
2. Отсоедините отрицательный провод от батареи.
3. Выверните крепежные винты (2).
4. Отделите модуль подушки безопасности (1) от рулевого колеса.
5. На моделях выпуска с 01.09.01 отпустите фиксаторы (3) на контактных разъемах электропроводки (4 и 5).
6. Рассоедините контактный разъем(ы) электропроводки (4/4 и 5) запала газогенератора.
7. Окончательно снимите модуль подушки безопасности (1).
Внимание! Подлежащий утилизации модуль должен быть предварительно разряжен в условиях мастерской автосервиса!
8. Установка производится в обратном порядке, - проследите за надежностью защелкивания защелки(ок) контактного разъема(ов).
9. Закончив установку, удостоверьтесь в исправности срабатывания возвратного механизма комбинированного подрулевого переключателя, в заключение произведите диагностику SRS с применением специального оборудования (обратитесь за помощью к специалистам автосервиса).
Пассажирская подушка безопасности

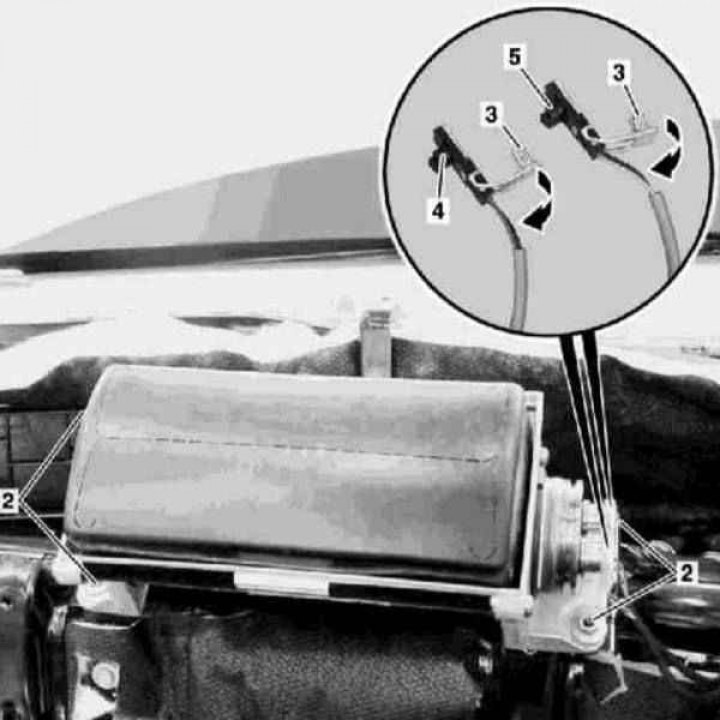

Детали установки модуля пассажирской фронтальной подушки безопасности на моделях выпуска по 31.08.01
Детали установки модуля пассажирской фронтальной подушки безопасности на моделях выпуска по 31.08.01
1. Детали установки модуля пассажирской фронтальной подушки безопасности показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
2. Отсоедините отрицательный провод от батареи.
3. Снимите панель приборов (1) (см. Главу Кузов).
4. На моделях выпуска с 01.09.01 отпустите фиксаторы (3) на контактных разъемах электропроводки (4 и 5).
5. Рассоедините контактный разъем(ы) электропроводки (4/4 и 5) запала газогенератора.
6. Отпустите самоконтрящиеся гайки (2) и снимите модуль пассажирской фронтальной подушки безопасности.
Внимание! Подлежащий утилизации модуль должен быть предварительно разряжен в условиях мастерской автосервиса!
7. Установка производится в обратном порядке, - проследите за надежностью защелкивания защелки(ок) контактного разъема(ов).
8. В заключение произведите диагностику SRS с применением специального оборудования (обратитесь за помощью к специалистам автосервиса).
