Проверка и регулировка сходимости передних колес
Проверка и регулировка сходимости передних колес
1. Соответствующий иллюстративный материал представлен наиллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
2. Установите передние колеса в прямолинейное положение и зафиксируйте рулевое колесо при помощи специального приспособления.

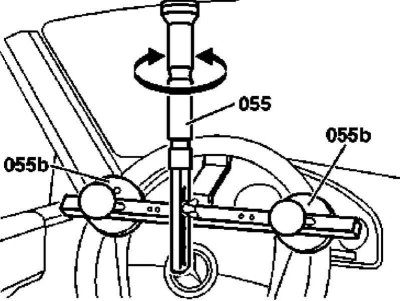

Фиксация рулевого колеса при проверке и регулировке сходимости передних колес
3. Удостоверьтесь в правильности центровки рулевого привода, - в нейтральном положении рейки установочный паз шарнирного узла должна совместиться с риской на корпусе клапанной сборки входного узла реечной передачи (стрелка). В случае необходимости подкорректируйте положение рулевого колеса, сместив его максимум на 1 зубец.

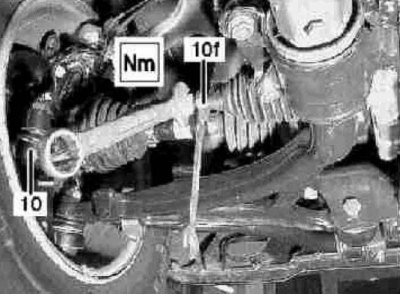

4. Для регулировки сходимости отпустите контргайки (10f) и подкорректируйте соответствующим образом положение наконечников рулевых тяг (10), - проследите, чтобы пыльники не оказались перекрученными.
Задние колеса
Проверка и регулировка сходимости задних колес
Проверка и регулировка сходимости задних колес
1. Соответствующий иллюстративный материал представлен на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
2. Проверьте правильность регулировки дорожных просветов осей (см. Раздел Проверка и регулировка высоты дорожных просветов), в случае необходимости произведите соответствующие корректировки.

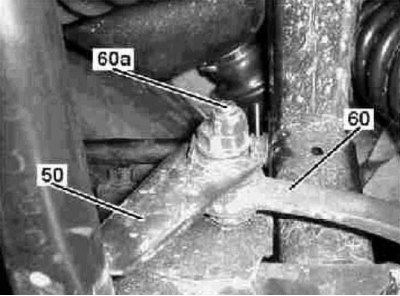

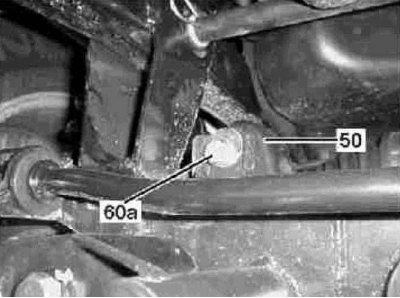

3. Регулировка производится при помощи эксцентриковых болтов (60а) на опорах крепления продольных растяжек (60) к подрамнику (50) задней подвески.
