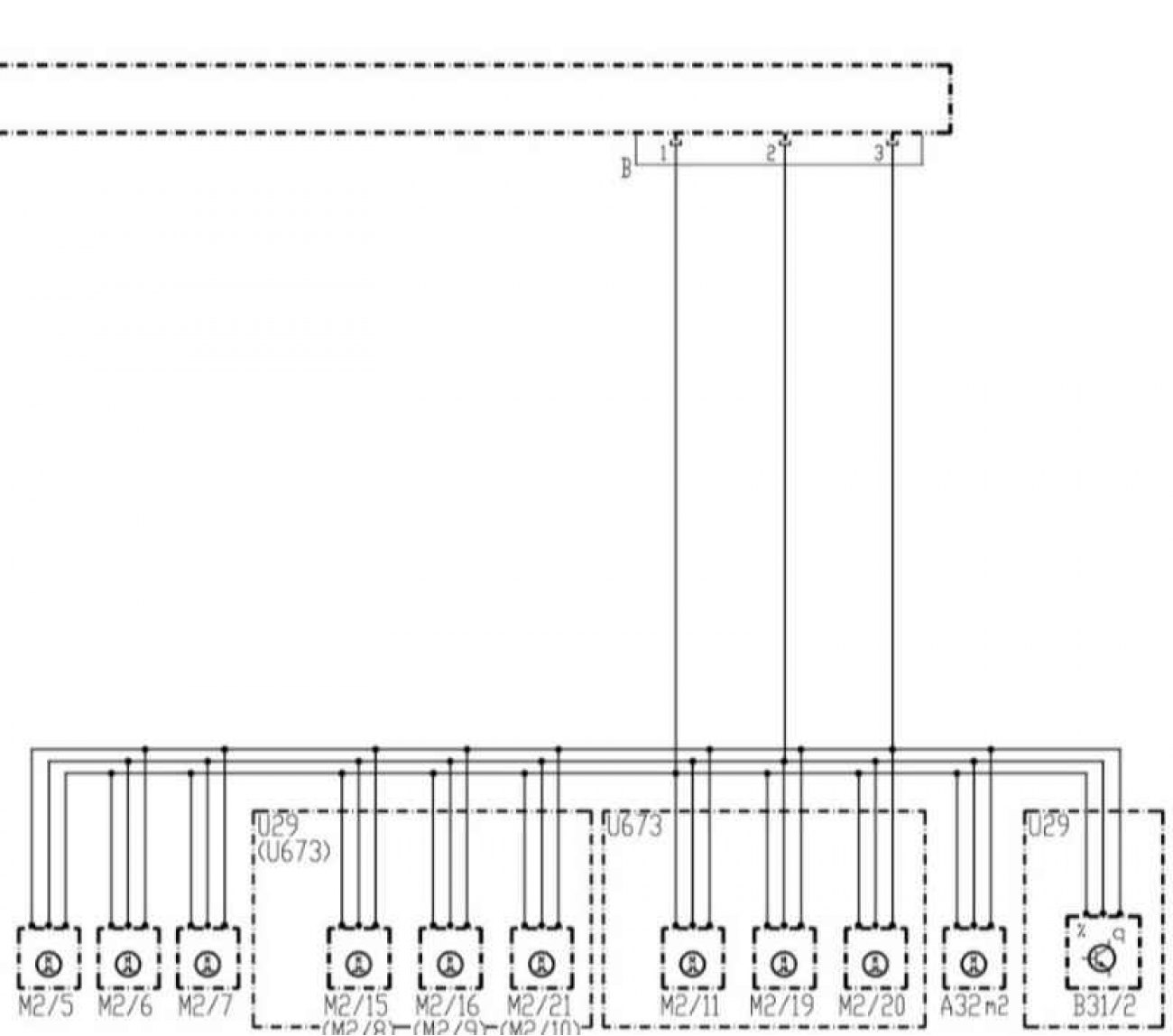

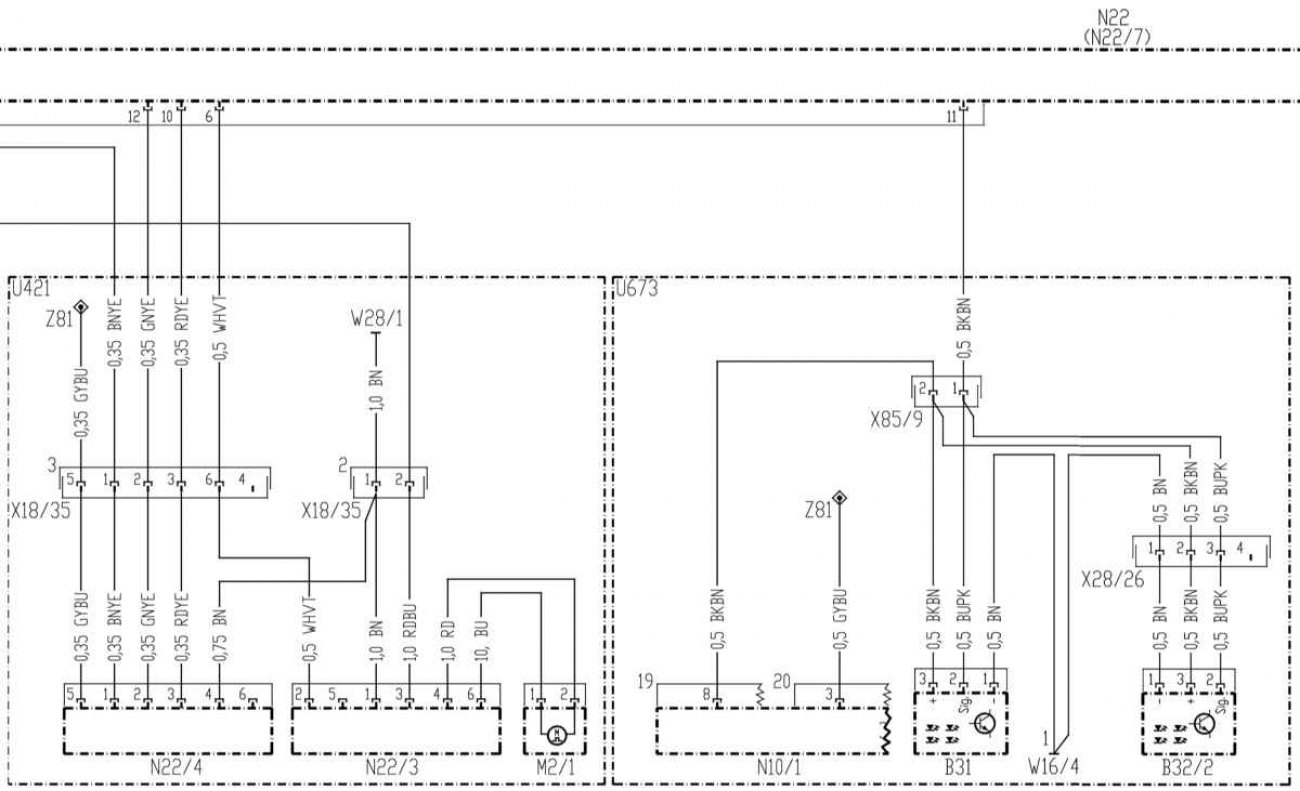

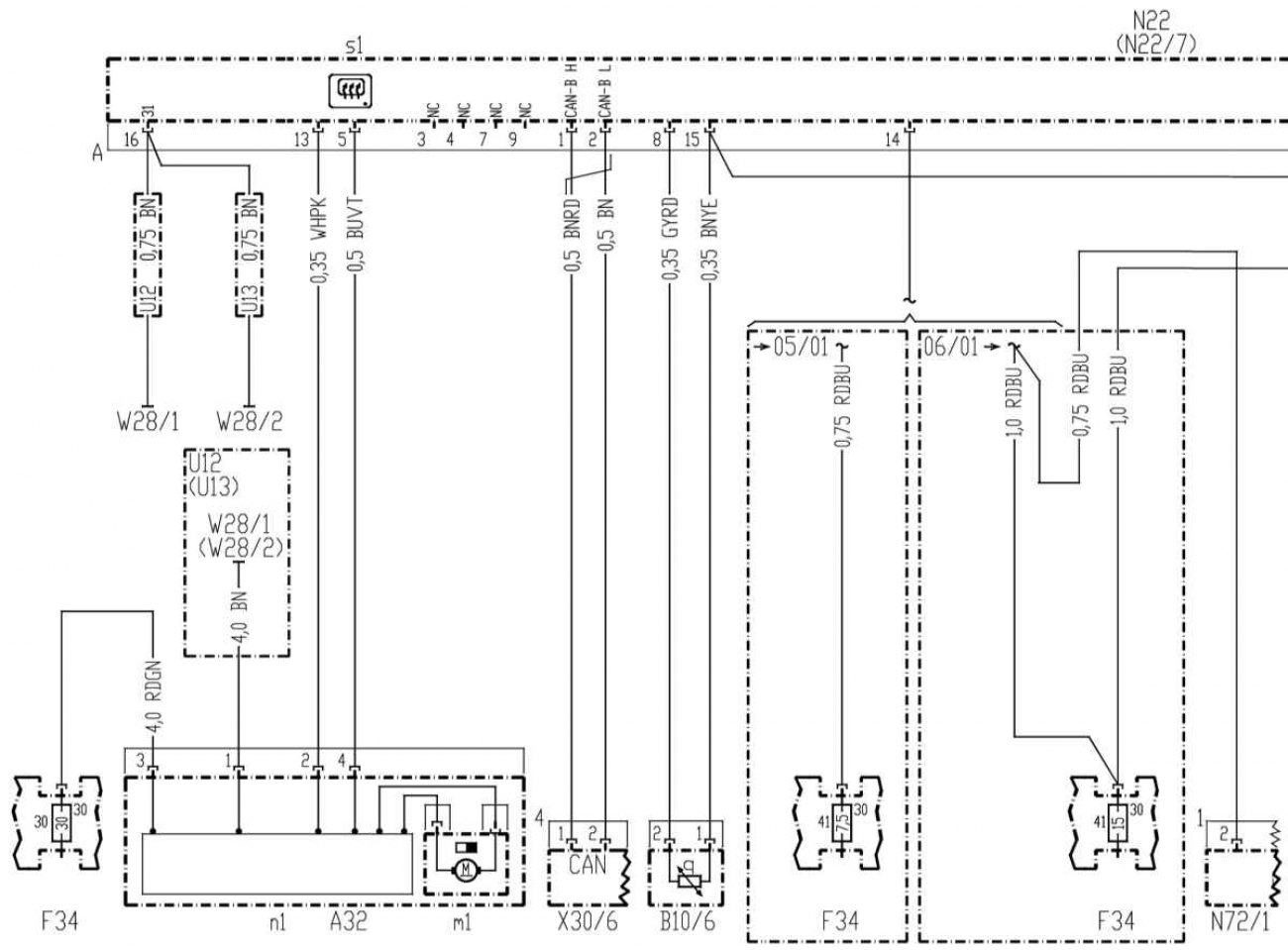

Электросхема автоматического кондиционера воздуха (Mercedes-Benz C-Class W203)

0

Автоматический кондиционер воздуха

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Обозначения и сокращения на схемах электрооборудования смотрите здесь →

Материал создан на основе сайта (www.mercedesman.ru)
