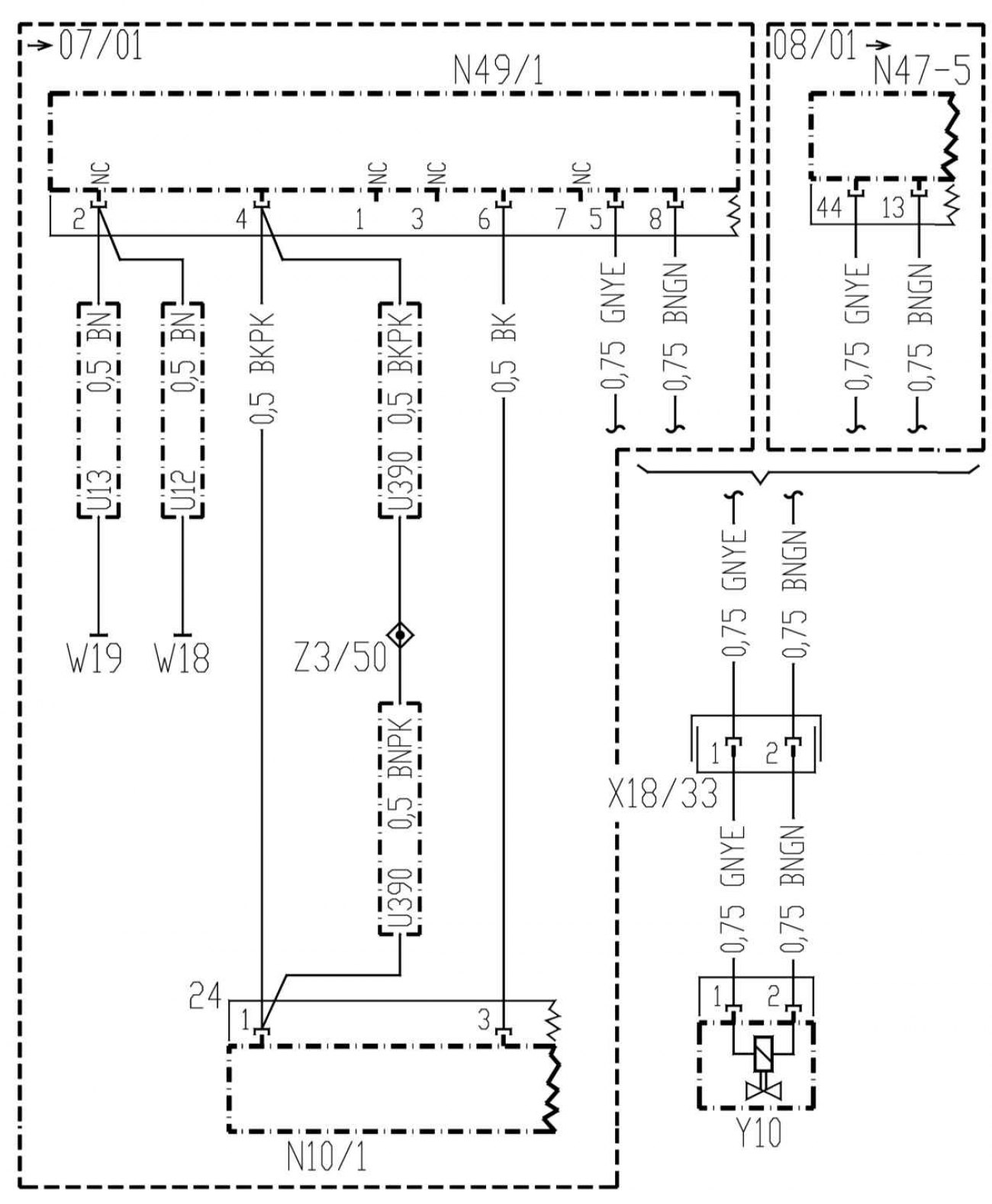

Электросхема чувствительного к скорости ГУР
0
Чувствительный к скорости ГУР
Открыть большую картинку в новой вкладке »
Обозначения и сокращения на схемах электрооборудования смотрите
здесь →
