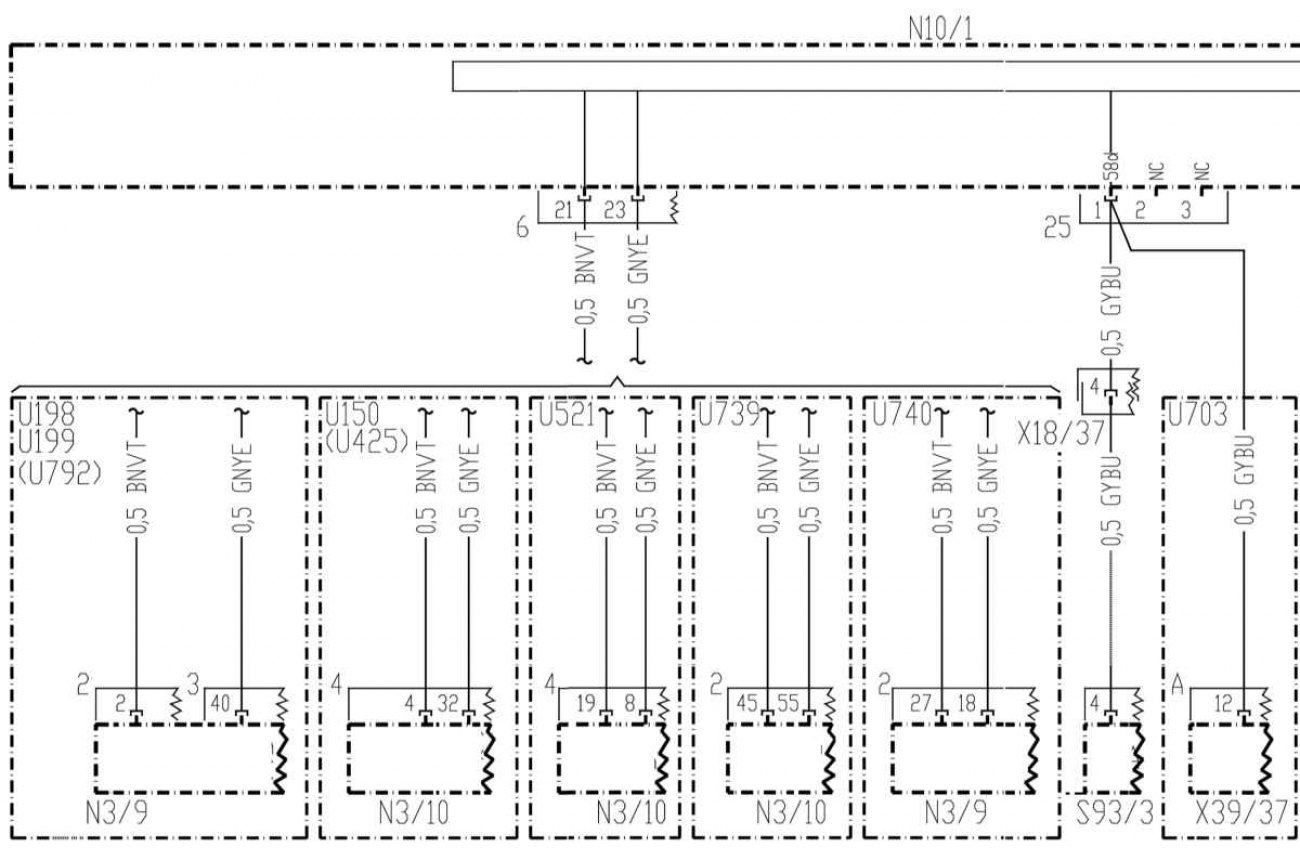

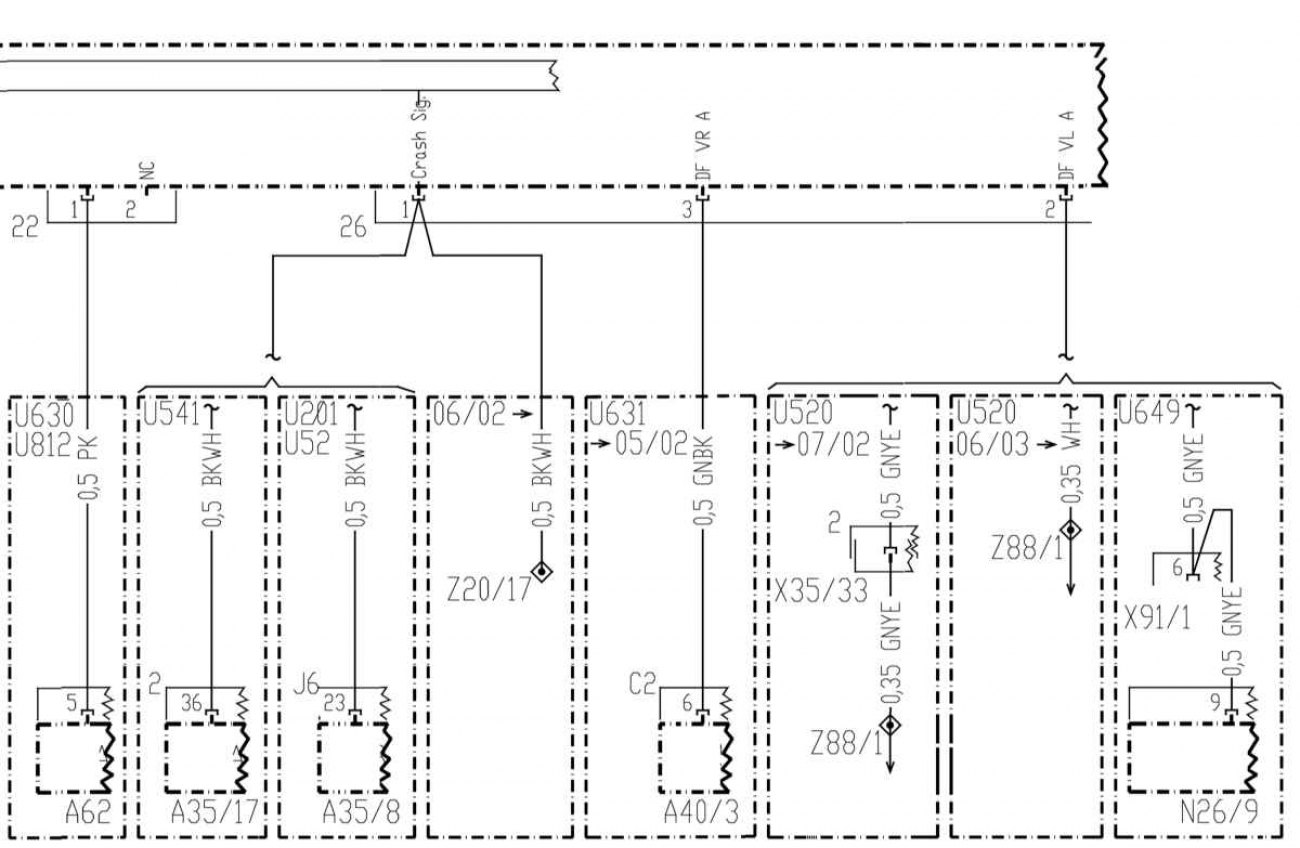

Электросхема модуля SAM
0
Модуль SAM
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
