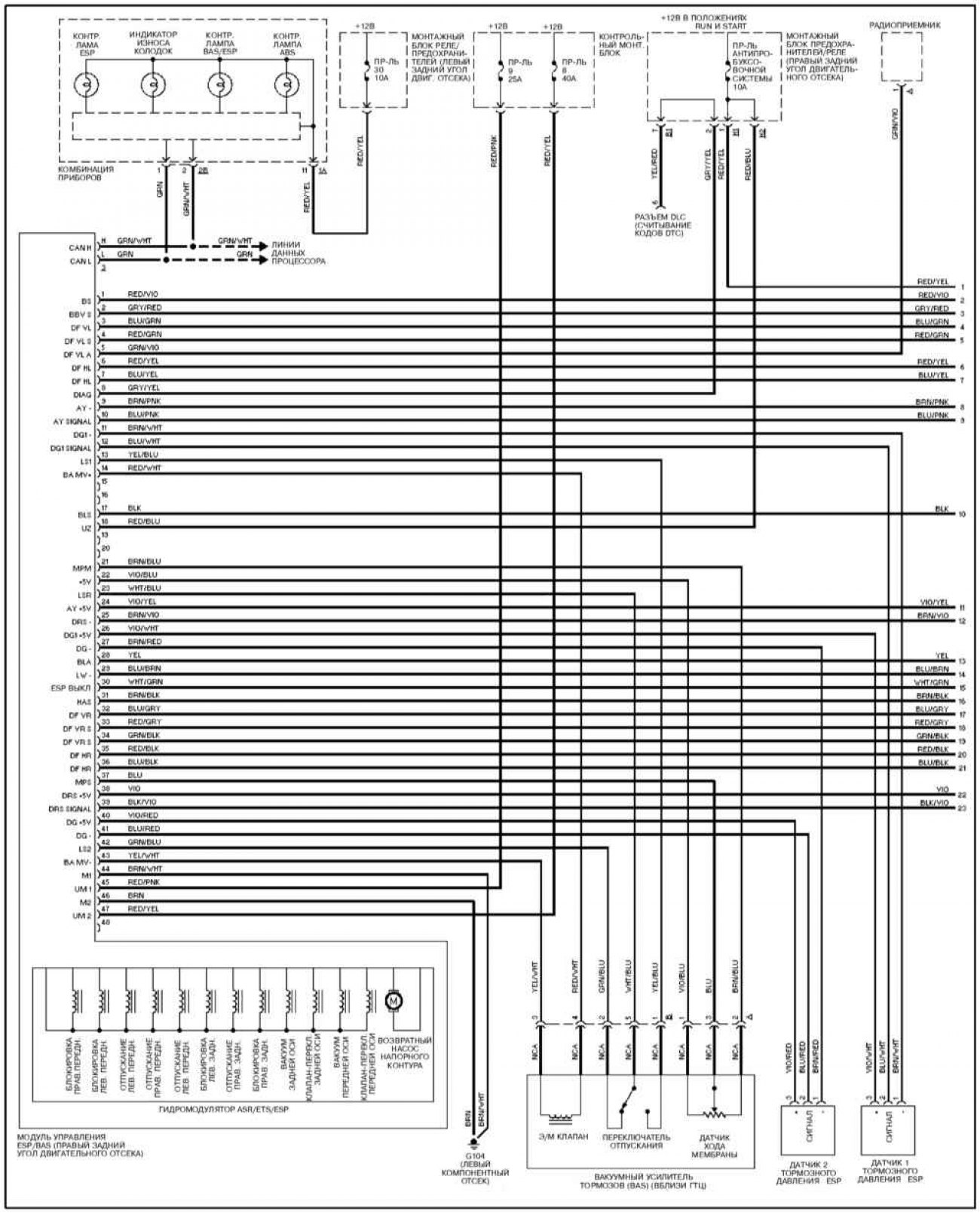

Электросхема антиблокировочной системы (ABS)
0
Антиблокировочная система (ABS)
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Обозначения и сокращения на схемах электрооборудования смотрите
здесь →
