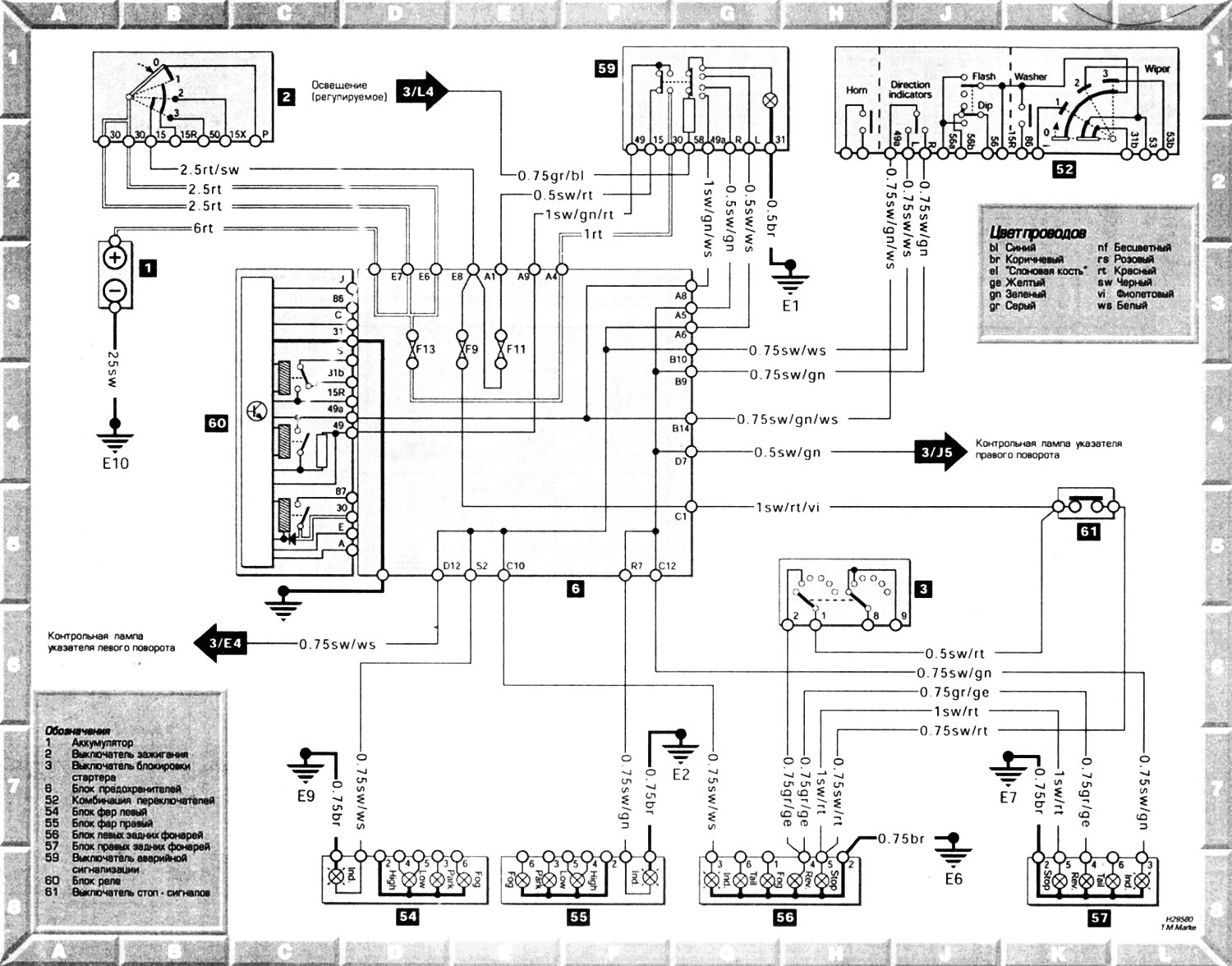

Наружное освещение (продолжение) - поворотники, аварийка, стоп-сигналы и задние фонари
Открыть большую картинку в новой вкладке »
Обозначения: 1. Аккумулятор; 2. Выключатель зажигания; 3. Выключатель блокировки стартера; 6. Блок предохранителей; 52. Комбинация переключателей; 54. Блок фар левый; 55. Блок фар правый; 56. Блок левых задних фонарей; 57. Блок правых задних фонарей; 59. Выключатель аварийной сигнализации; 60. Блок реле; 61. Выключатель стоп-сигналов
Обозначения символов на схемах, точки заземления и предохранители расположены здесь →
