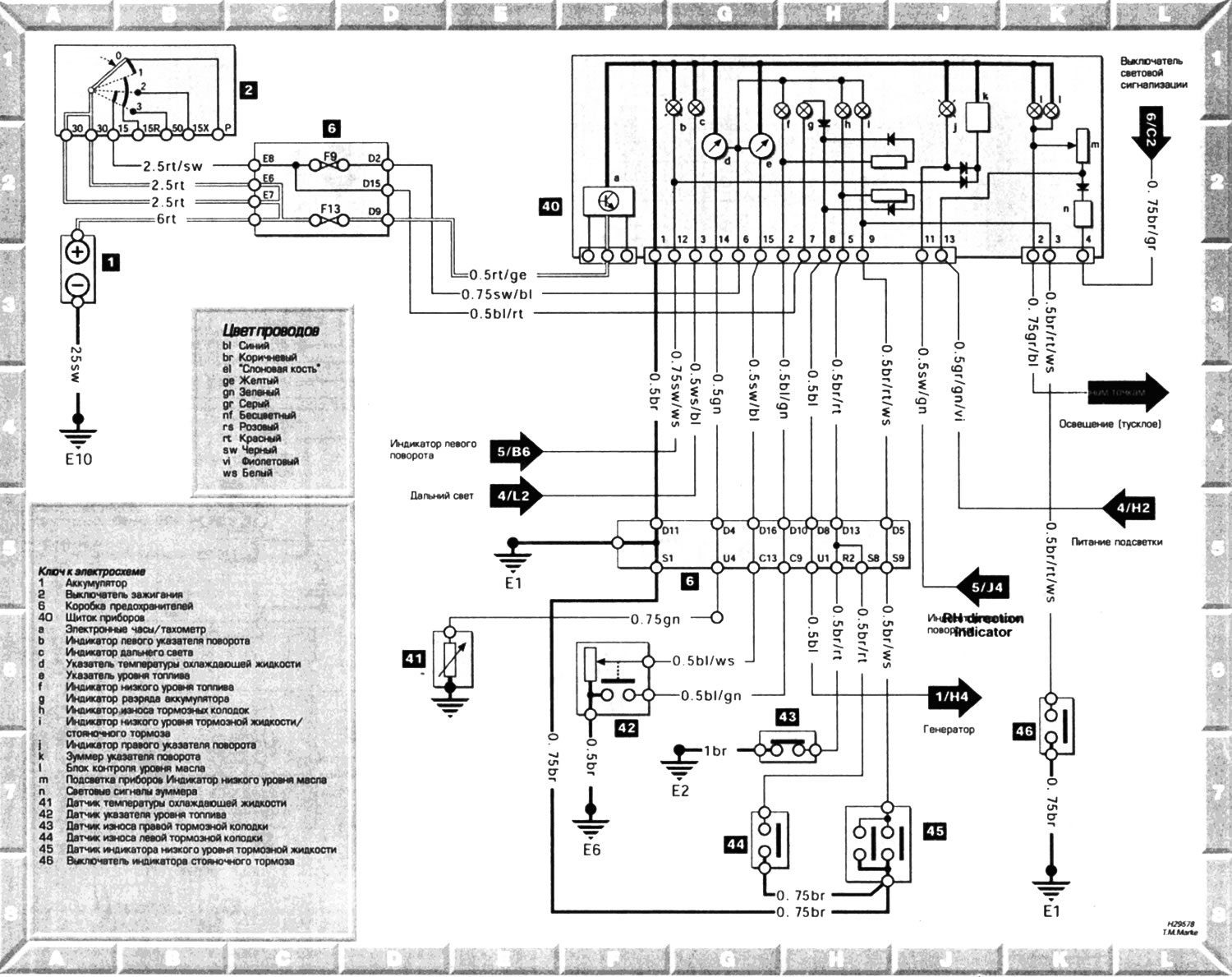

Световые индикаторы и приборы (типичная схема)
Открыть большую картинку в новой вкладке »
Ключ к электросхеме: 1. Аккумулятор; 2. Выключат ель зажигания; 6. Коробка предохранителей; 40. Щиток приборов; а. Электронные часы/тахометр; b. Индикатор левого указателя поворота; с. Индикатор дальнего света; d. Указатель температуры охлаждающей жидкости; е. Указатель уровня топлива; f. Индикатор низкого уровне топлива; g. Индикатор разряда аккумулятора; h. Индикатор износа тормозных колодок; i. Индикатор низкого уровня тормозной жидкости/стояночного тормоза; j. Индикатор правого указателя поворота; k. Зуммер указателя поворота; l. Блок контроля уровня масла; m. Подсветка приборов Индикатор низкого уровня масла; n. Световые сигналы зуммера; 41. Датчик температуры охлаждавшей жидкости; 42. Датчик указателя уровня топлива; 43. Датчик износа правой тормозной колодки; 44. Датчик износа левой тормозной колодки; 45. Датчик индикатора низкого уровня тормозной жидкости; 46. Выключатель индикатора стояночного тормоза
