Предупреждение: Модели, оборудованные системой SRS (подушки безопасности), оснащены преднатяжителями передних ремней безопасности. В целях безопасности нельзя разбирать, снимать или ремонтировать ни одной детали ремня переднего сиденья — работу следует проводить только на станциях технического обслуживания дилера фирмы Mercedes-Benz.
Передний ремень
1. Отверните два нижних винта крепления накладки средней стойки (см. рис. 37.1).

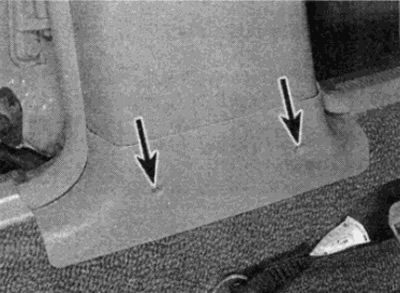

Рис. 37.1. Винты крепления накладки средней стойки (показаны стрелками)
2. Поверните ремень безопасности назад, снимите крышку сверху нижнего болта крепления передвинув ее с основания ремня (т.е. вперед), затем отверните нижний болт крепления ремня безопасности.
3. Стяните резиновое уплотнение двери вокруг средней стойки.
4. Передвиньте накладку средней стойки вниз, чтобы освободить верхний фиксатор и снимите накладку.
5. Отверните болт крепления верхней направляющей ремня и болт крепления инерционного барабана, затем снимите ремень.
6. Если предстоит снять также рычаг ремня безопасности, вначале снимите сиденье водителя или пассажира, как описано в параграфе 35.
7. Удерживайте рычаг и отверните болт крепления сбоку на сиденье. Снимите рычаг.
8. Установка проводится в обратном порядке.
Задний ремень безопасности
9. Снимите подушку сиденья, как описано в параграфе 36.
10. Отверните болт крепления опоры ремня безопасности к полу (см. рис. 37.10).

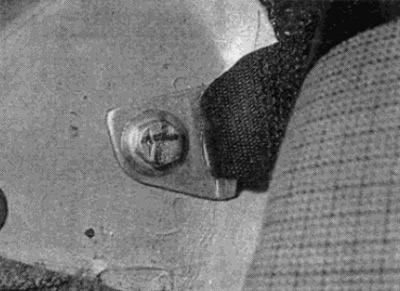

Рис. 37.10. Болт крепления задней опоры ремня безопасности
11. Стяните резиновое уплотнение двери вокруг накладки задней стойки.
12. Аккуратно при помощи клина надавите спереди на фиксаторы накладки в сторону центра автомобиля.
13. Поднимите накладку вверх и снимите ее с задней стойки.
14. Снимите спинку заднего сиденья, как описано в параграфе 36.
15. Отверните болт крепления верхней направляющей на задней стойке.
16. Снимите звукопоглощающий материал вокруг задней инерционной катушки.
17. Отверните болт крепления инерционной катушки и снимите ремень безопасности с автомобиля.
18. Если предстоит заменить рычаг, отверните болт, снимите разделительную пластину и снимите соответствующий рычаг (см. рис. 37.18).

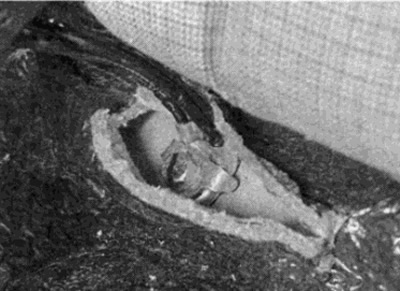

Рис. 37.18. Болт крепления рычага заднего ремня безопасности
19. Установка проводится в обратной последовательности.
