Снятие
20. Отпустите стояночный тормоз.
21. Установите автомобиль на подставочные козлы.
Внимание! Поддомкрачивание автомобиля и его установка на подставочные козлы сопряжены с опасностью травмы. Ознакомьтесь с положениями главы «Поддомкрачивание автомобиля».
22. Снимите тормозные колодки барабанного тормозного механизма, см. соответствующую главу.
23. Автомобили с дисковыми тормозными механизмами задних колес. Снимите разжимные планки тормозных колодок на левом и правом колесах.
24. Отсоедините тросы привода тормозных колодок на правом и левом колесах, правый и левый троса трос привода стояночного тормоза от разжимной планки тормозных колодок задних колес.
25. Снимите защиту днища автомобиля, см. соответствующую главу.
26. Отсоедините тросы привода тормозных колодок правого и левого задних колес от переднего троса, см. соответствующую главу.

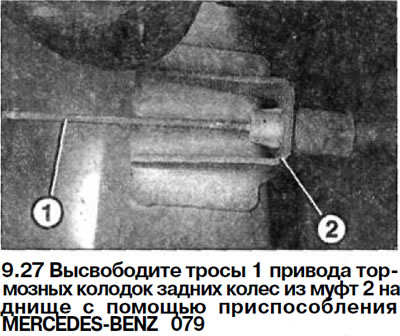

27. Высвободите тросы 1 привода тормозных колодок задних колес из муфт 2 на днище с помощью приспособления MERCEDES-BENZ 079 (см. иллюстрацию).
28. Высвободите тросы привода тормозных колодок задних колес из крепления на продольных рычагах с с правой и левой сторон заднего моста.
29. Автомобили с задними барабанными тормозами. Отсоедините с помощью отвертки тросы привода стояночного тормоза левого и правого колес от опорных щитов тормозных колодок и извлеките их из отверстий.
30. Автомобили с задними дисковыми тормозами. Вывинтите болты и отсоедините тросы стояночного тормоза левого и правого задних колес от опорных щитов тормозных колодок и извлеките их через отверстия в защитных крышках (кожухах).
Установка
31. Автомобили с задними барабанными тормозами. Заведите в отверстия и закрепите тросы стояночного тормоза левого и правого колес на опорных щитах тормозных колодок тормозных колодок.
32. Автомобили с задними дисковыми тормозами. Заведите тросы привода тормозных колодок через отверстия в кожухах тормозных механизмов и закрепите их болтами на опорных щитах.
33. Закрепите тросы стояночного тормоза задних колес в их держателях на продольных рычагах подвески.
34. Закрепите тросы стояночного тормоза задних колес в их держателях на днище автомобиля.
35. Присоедините тросы привода тормозных колодок задних колес к переднему тросу, см. соответствующую главу.
36. Присоедините наконечники тросов привода стояночного тормоза к рычагам привода тормозных колодок задних колес.
37. Автомобили с задними дисковыми тормозами. Установите разжимные планки на тормозные колодки задних колес.
38. Установите тормозные колодки барабанного тормозного механизма, см. соответствующую главу.
39. Отрегулируйте стояночный тормоз, см. соответствующую главу.
Внимание! У автомобилей с задними барабанными тормозами настройте регулировочный механизм тормозных колодок таким образом, чтобы тормозные колодки полностью прилегали к тормозному барабану. Для этого запустите двигатель, чтобы обеспечить достаточное тормозное усилие и несколько раз выжмите педаль тормоза.
40. Установите защиту днища автомобиля, см. соответствующую главу.
41. Опустите автомобиль на колеса.
42. Проверьте функционирование стояночного тормоза.
