Приборы освещения автомобиля должны быть включены в темное время суток, в условиях недостаточной видимости, а также в светлое время суток для обозначения транспортного средства при буксировке (на буксирующей машине необходимо включить ближний свет фар или противотуманные фары) и в случаях, регламентированных пп. 19.4 и 19.5 Правил дорожного движения.
К осветительным приборам относятся:
- фары ближнего и дальнего света (у большинства современных автомобилей они совмещены в едином блоке);
- передние и задние габаритные фонари (при наличии блока фар передние габаритные фонари обычно находятся в нем);
- лампы освещения государственного регистрационного знака;
- плафоны освещения салона автомобиля;
- лампы освещения подкапотного пространства и багажника.
Возможно дооборудование автомобиля: спереди - двумя противотуманными фарами (белыми или желтыми), сзади - одним или двумя противотуманными фонарями красного цвета.
Рис. 3.8. Передняя блок-фара: 1 - лампа указателя поворота с оранжевым рассеивателем; 2 - лампа дальнего света; 3 - лампа габаритного света; 4 - лампа ближнего света; 5 - стекло фары
Блок-фары (рис. 3.8) в настоящее время устанавливают на большинство отечественных и зарубежных легковых автомобилей. Они чаще всего имеют прямоугольную или трапецеидальную форму и состоят из пластмассового корпуса, рассеивателя с линзами и призмами, металлического отражателя с зеркальной поверхностью, корректирующего экрана и двух ламп:
- малой - для обозначения наружных размеров автомобиля (лампа габаритного света);
- большой - для освещения дороги (с нитями ближнего и дальнего света).
В некоторых случаях используются отдельно лампы ближнего и дальнего света.
В едином корпусе блок-фары расположен также фонарь указателя поворота оранжевого цвета.
Водитель включает габаритные огни, указатели поворота, ближний и дальний свет фар специальными кнопочными и рычажными переключателями.

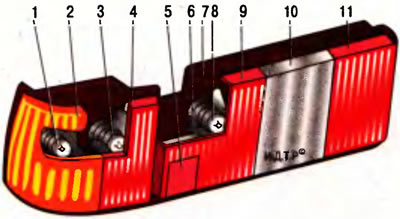

Рис. 3.9. Задний фонарь: 1 - лампа указателя поворота; 2 - рассеиватель указателя поворота; 3 - лампа габаритного света; 4 - рассеиватель габаритного света; 5 - световозвращатель (катафот); 6 - отражатель; 7 - корпус; 8 - лампа стоп-сигнала; 9 - рассеиватель стоп-сигнала; 10 - рассеиватель света заднего хода; 11 - рассеиватель заднего противотуманного света
В заднем фонаре автомобиля (рис. 3.9) распложены следующие лампы:
- габаритного света (закрыта рассеивателем красного цвета и включается совместно с передними габаритными огнями);
- стоп-сигнала с красным рассеивателем;
- указателя поворота с оранжевым рассеивателем;
- заднего хода с белым рассеивателем.
Приборы сигнализации информируют участников дорожного движения о намерениях водителя: предстоящем изменении направления движения транспортного средства, маневрировании, торможении, прекращении движения, а также предупреждают об особенностях движения, ослеплении водителя, обозначают транспорт при вынужденной остановке в местах, где остановка запрещена, и при дорожно-транспортном происшествии.
Приборы сигнализации включают в себя:
- указатели поворота (передние и задние);
- повторители указателей поворота (боковые);
- стоп-сигналы;
- фонари заднего хода;
- звуковой сигнал.
Указатели и повторители поворота включаются рычажком, расположенным на рулевой колонке слева, и автоматически выключаются при возвращении руля в положение прямолинейного движения. Это происходит при повороте руля на значительные углы. При незначительных углах поворота руля водитель должен выключить указатель поворота вручную.
Стоп-сигналы автоматически включаются при нажатии водителем педали тормоза и выключаются при ее отпускании. Подключение к штатным стоп-сигналам задних противотуманных фонарей запрещено.
Для включения аварийной сигнализации необходимо нажать кнопку с изображением треугольника. При этом на транспортном средстве начнут одновременно мигать все указатели и боковые повторители поворотов. Водителю необходимо четко знать расположение этой кнопки и уметь ее включать вслепую, так как при ослеплении в соответствии с требованиями Правил дорожного движения водитель обязан включить аварийную сигнализацию и, не меняя полосы движения, снизить скорость и остановиться.
Звуковой сигнал поможет водителю предотвратить дорожно-транспортное происшествие. Кроме того, с его помощью водитель вне населенных пунктов сможет при обгоне привлечь внимание коллег-водителей.
