Электропривод переднего пассажирского сиденья (ML 430) (Mercedes-Benz M-Class W163)

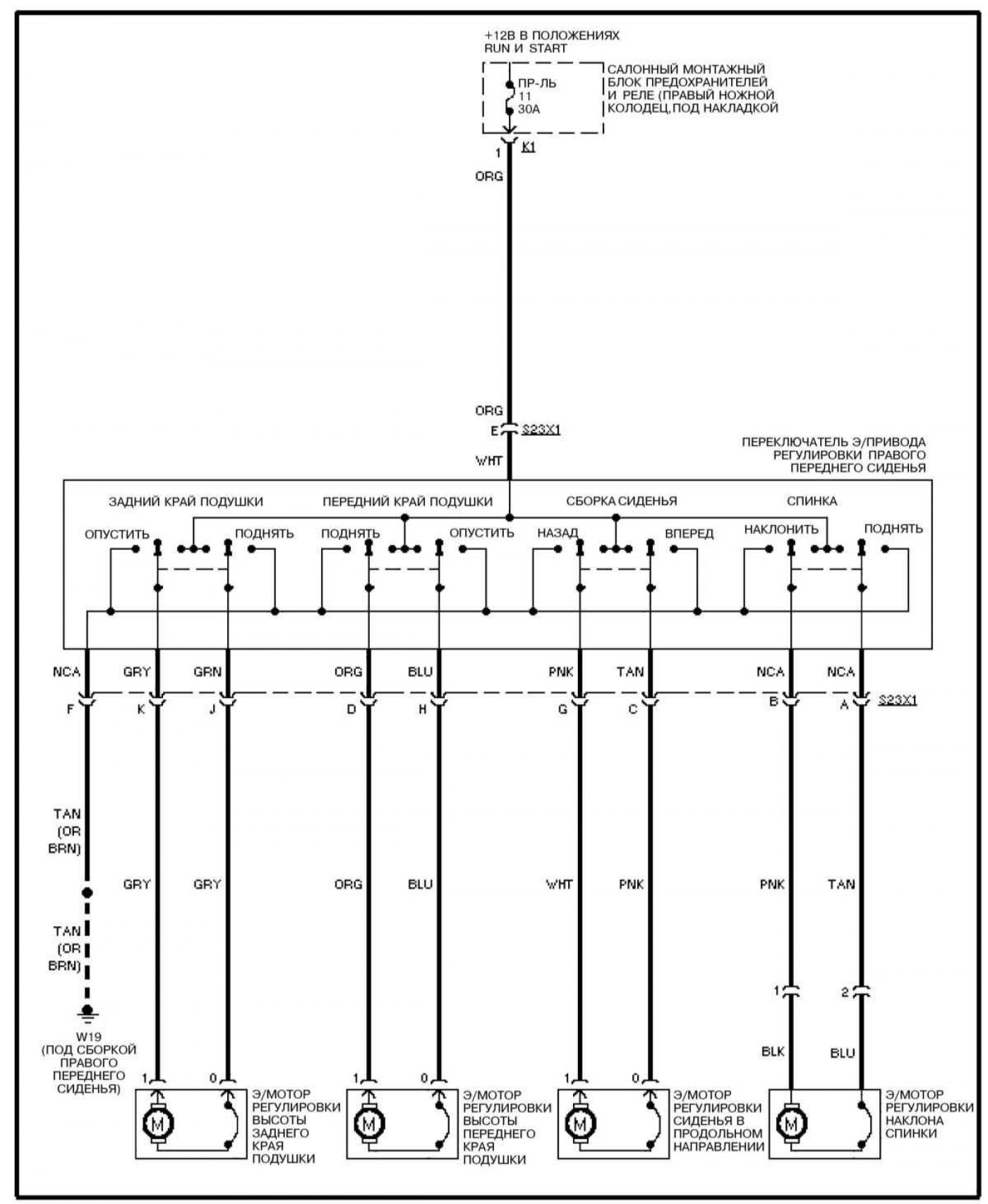

Электропривод переднего пассажирского сиденья (ML 430)

Открыть большую картинку в новой вкладке »

Используемые на электрических схемах аббревиатуры, обозначения электропроводки, выводов и клемм смотрите здесь →

Статья была заимствована с сайта: Mercedesman.ru

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Статья была проверена: Панова Майя Владимировна
