Снятие и установка
Детали установки блок-фары
1 - Болт; 2, 3 - Разъемы электропроводки; 3 - Гайки; 4 - Регулировочный винт; 5 - Регулятор; 6 - Опорный кронштейн; Е1 - Левая блок-фара; Е2 - Правая блок-фара
1. Снимите крышку блок-фары (см. Главу Кузов).
2. Выверните болт (2) и снимите блок-фары (Е1/Е2).
3. Рассоедините разъем (2) электропроводки ближнего/дальнего света.
4. Рассоедините разъем (3) электропроводки габаритных/парковочных огней.
5. Полностью выверните регулировочный винт (4) регулятора (5) положения блок-фары, разверните регулятор влево и снимите с опорного кронштейна (6), - постарайтесь не допустить перегибания гидравлической линии.
6. Установка производится в обратном порядке.
7. В заключение проверьте правильность установки оптических осей фар, в случае необходимости произведите соответствующую корректировку (см. ниже).
Замена ламп блок-фары

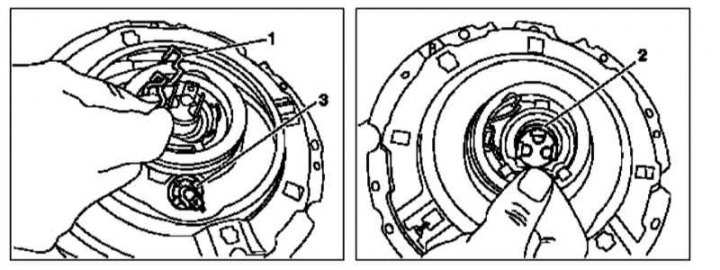

1 - Пружинный фиксатор; 2 - Лампа ближнего/дальнего света; 3 - Лампа габаритного/парковочного огня
1. Снимите блок-фару (см. выше).
2. Снимите резиновую заднюю крышку.
3. Отпустите пружинный фиксатор и извлеките из направляющих лампу ближнего/дальнего света (2), - старайтесь не прикасаться к колбе лампы голыми руками.
4. Потянув, высвободите из рефлектора лампу габаритного/парковочного огня (3), - также старайтесь не трогать колбу голыми руками.
(Статья была заимствована с сайта: «www.MercedesMan.ru»)
5. Установка производится в обратном порядке.
Регулировка наклона оптических осей фар
Примечание. Регулировка производится на незагруженном автомобиле с занятым водительским сиденьем (груз массой 75 кг).

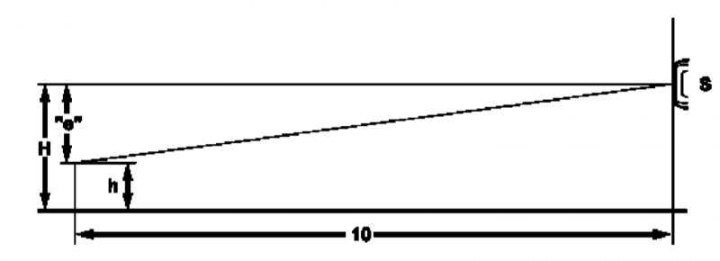

Регулировка наклона оптических осей фар производится при помощи тестового щита
10 - Расстояние в метрах; e - Диапазон регулировки (см. Спецификации); Н - Высота положения центра блок-фары; h - Высота положения линии среза рабочей зоны щита; S - Блок-фара

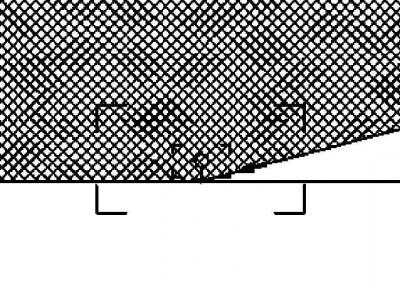

Пример освещенности рабочей зоны тестового щита

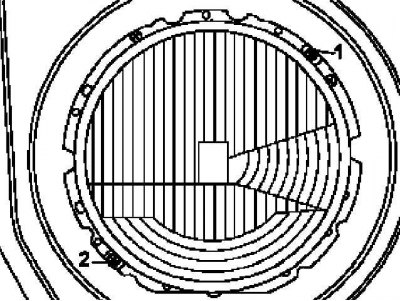

Местоположение регулировочных винтов
1 — Регулировка в вертикальной плоскости
2 — Регулировка в горизонтальной плоскости
1. Проверьте правильность накачки шин (требуемые значения указаны на внутренней стороне крышки лючка заливной горловины топливного бака).
2. Снимите наружные крышки (облицовочные рамки) блок-фар (см. Раздел Снятие и установка крышек блок-фар).
3. Установите рукоятку переключателя гидрокорректора фар слева на панели приборов в положение «0».
4. Проверка должна производиться в условиях мастерской автосервиса с применением специального тестового щита, устанавливаемого на расстоянии 10 метров впереди проверяемой фары строго в соответствии с инструкциями изготовителей.
5. Регулировка считается правильной, если линия среза светового пятна, генерируемого включенной в режим ближнего света фары совмещен с горизонтальной разметкой (линией среза) рабочей зоны щита слева от ее центра. В случае необходимости произведите соответствующую корректировку при помощи вертикального (1) и горизонтального (2) регуляторов.
