Некоторые осциллографы позволяют сохранять осциллограммы во встроенном модуле памяти с последующим выводом результатов на печать или перекачкой их на носитель персонального компьютера уже в стационарных условиях.
Осциллограф позволяет наблюдать периодические сигналы и измерять напряжение, частоту, ширину (длительность) прямоугольных импульсов, а также уровни медленно меняющихся напряжений.
Осциллограф может быть использован для:
- Выявления сбоев нестабильного характера.
- Проверки результатов произведенных исправлений.
- Контроля активности лямбда-зонда системы управления двигателя, оборудованного каталитическим преобразователем.
- Анализа вырабатываемых лямбда-зондом сигналов, отклонение параметров которых от нормы является безусловных свидетельством нарушения исправности функционирования системы управления в целом, - с другой стороны, правильность формы выдаваемых лямбда-зондом импульсов может служить надёжной гарантией отсутствия нарушений в системе управления.
Надёжность и простота эксплуатации современных осциллографов не требуют от оператора никаких особых специальных знаний и опыта. Интерпретация полученной информации может быть легко произведена путем элементарного визуального сравнения снятых в ходе проверки осциллограмм с приведенными ниже типичными для различных датчиков и исполнительных устройств автомобильных систем управления временными зависимостями.
Параметры периодических сигналов
Каждый, снимаемый при помощи осциллографа сигнал, может быть описан при помощи следующих основных параметров:
- Амплитуда: Разность максимального и минимального напряжений (В) сигнала в пределах периода;
- Период: Длительность цикла сигнала (мсек)
- Частота: Количество циклов в секунду (Гц);
- Ширина: Длительность прямоугольного импульса (мс, мкс);

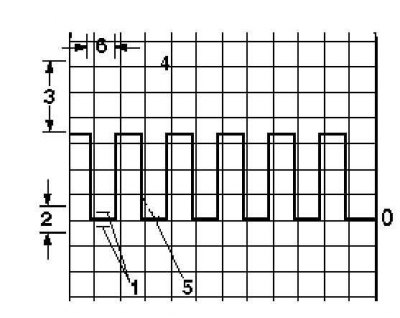

- Скважность: Отношение периода повторения к ширине (В зарубежной терминологии применяется обратный скважности параметр называемый рабочим циклом, выраженный в %);
- Форма сигнала: Последовательность прямоугольных импульсов, единичные выбросы, синусоида, пилообразные импульсы, и т.п.
Обычно характеристики неисправного устройства сильно отличаются от эталонных, что позволяет оператору легко и быстро визуально выявить отказавший компонент.

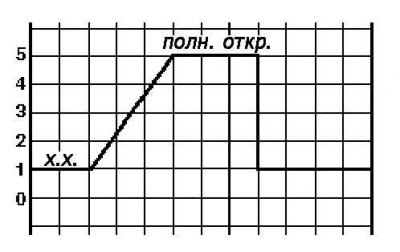

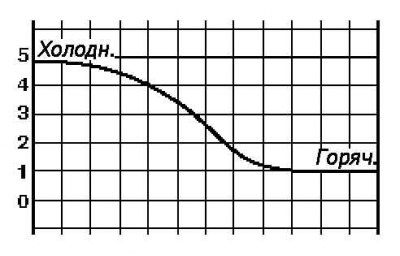

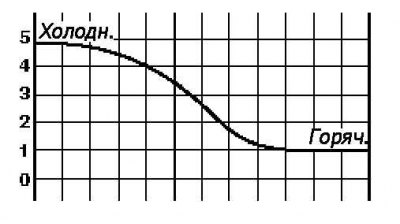

Сигналы постоянного тока - анализируется только напряжение сигнала. Сигналы подобного рода вырабатываются устройствами, представленными на иллюстрациях.
Сигналы переменного тока - анализируются амплитуда, частота и форма сигнала.
Частотно-модулированные сигналы - анализируются амплитуда, частота, форма сигнала и ширина периодических импульсов. Источниками подобных сигналов являются устройства, представленные на иллюстрациях.

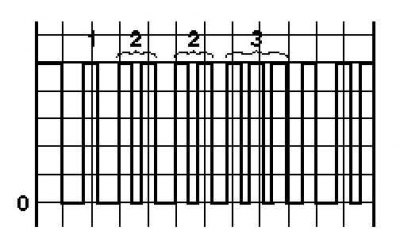

Сигналы, модулированные по ширине импульса (ШИМ) - анализируются амплитуда, частота, форма сигнала и скважность периодических импульсов. Источниками подобных сигналов являются устройства, представленные на иллюстрациях.
Форма выдаваемого осциллографом сигнала зависит от множества различных факторов и может в значительной мере изменяться. В виду сказанного, прежде чем приступать к замене подозреваемого компонента в случае несовпадения формы снятого диагностического сигнала с эталонной осциллограммой, следует тщательно проанализировать полученный результат:
Напряжение
Нулевой уровень эталонного сигнала нельзя рассматривать в качестве абсолютного опорного значения, - "ноль" реального сигнала, в зависимости от конкретных параметров проверяемой цепи, может оказаться сдвинутым относительно эталонного в пределах определённого допустимого диапазона.
Полная амплитуда сигнала зависит от напряжения питания проверяемого контура и также может варьироваться относительно эталонного значения в определённых пределах.
В цепях постоянного тока амплитуда сигнала ограничивается напряжением питания. В качестве примера можно привести цепь системы стабилизации оборотов холостого хода (IAC), сигнальное напряжение которой никак не изменяется с изменением оборотов двигателя.

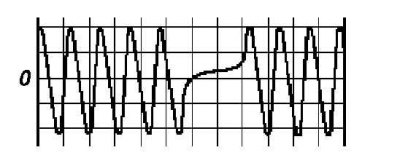

В цепях переменного тока амплитуда сигнала уже однозначно зависит от частоты работы источника сигнала, так, амплитуда сигнала, выдаваемого датчиком положения коленчатого вала (CKP) будет увеличиваться с повышением оборотов двигателя.
В виду сказанного, если амплитуда снимаемого при помощи осциллографа сигнала оказывается чрезмерно низкой или высокой (вплоть до обрезания верхних уровней), достаточно лишь переключить рабочий диапазон прибора, перейдя на соответствующую шкалу измерения.

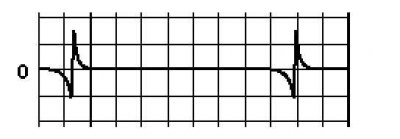

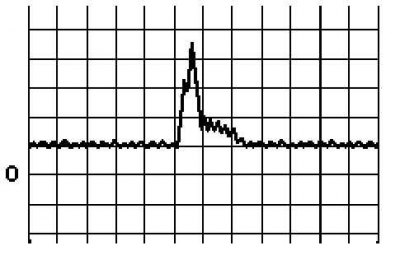

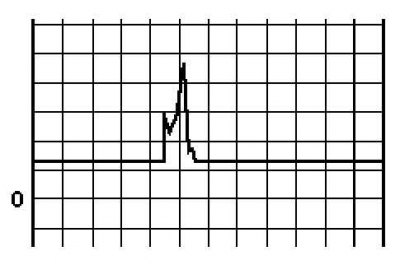

При проверке оборудования цепей с электромагнитным управлением (например, система IAC) при отключении питания могут наблюдаться броски напряжения, которые можно спокойно игнорировать при анализе результатов измерения.
Не следует беспокоиться также при появлении таких деформаций осциллограммы, как скашивание нижней части переднего фронта прямоугольных импульсов, если, конечно, сам факт выполаживания фронта не является признаком нарушения исправности функционирования проверяемого компонента.
Частота
Частота повторения сигнальных импульсов зависит от рабочей частоты источника сигналов.
Форма снимаемого сигнала может быть отредактирована и приведена к удобному для анализа виду путем переключения на осциллографе масштаба временной развёртки изображения.
При наблюдении сигналов в цепях переменного тока временная развёртка осциллографа зависит от частоты источника сигнала, определяемой оборотами двигателя.
Как уже говорилось выше, для приведения сигнала к удобочитаемому виду достаточно переключить масштаб временной развёртки осциллографа.
В некоторых случаях характерные изменения сигнала оказываются развёрнутыми зеркально относительно эталонных зависимостей, что объясняется реверсивностью полярности подключения соответствующего элемента и, при отсутствии запрета на изменение полярности подключения, может быть проигнорировано при анализе.
Типичные сигналы компонентов систем управления двигателем
Современные осциллографы обычно оборудованы лишь двумя сигнальными проводами в купе с набором разнообразных щупов, позволяющих осуществить подключение прибора практически к любому устройству.
Красный провод подключён к положительному полюсу осциллографа и обычно подсоединяется к клемме электронного блока управления (ECM). Чёрный провод следует подсоединять к надёжно заземленной точке (массе).
Инжекторы
Управление составом воздушно-топливной смеси в современных автомобильных электронных системах впрыска топлива осуществляется путем своевременной корректировки длительности открывания электромагнитных клапанов инжекторов.

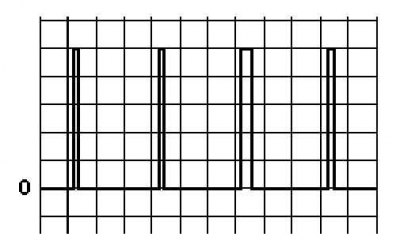

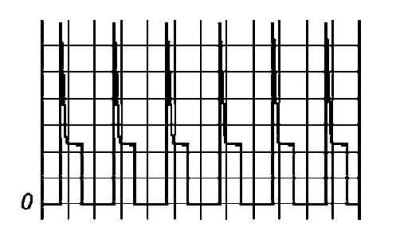

Длительность пребывания инжекторов в открытом состоянии определяется продолжительностью вырабатываемых блоком управления электрических импульсов, подаваемых на вход электромагнитных клапанов. Продолжительность импульсов измеряется в миллисекундах и обычно не выходит за пределы диапазона 1-14 мс.

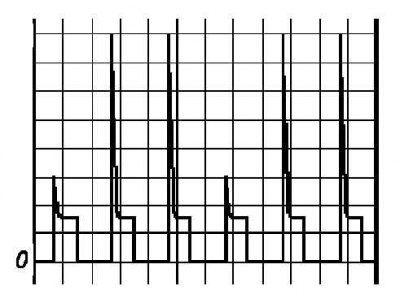

Часто на осциллограмме можно наблюдать также серию коротких пульсаций, следующих непосредственно за инициирующим отрицательным прямоугольным импульсом и поддерживающих электромагнитный клапан инжектора в открытом состоянии, а также резкий положительный бросок напряжения, сопровождающий момент закрывания клапана.
Исправность функционирования ECM может быть легко проверена при помощи осциллографа путем визуального наблюдения изменений формы управляющего сигнала при варьировании рабочих параметров двигателя. Так, длительность импульсов при проворачивании двигателя на холостых оборотах должна быть несколько выше, чем при работе агрегата на низких оборотах. Повышение оборотов двигателя должно сопровождаться соответственным увеличением времени пребывания инжекторов в открытом состоянии. Данная зависимость особенно хорошо проявляется при открывании дроссельной заслонки короткими нажатиями на педаль газа.
При помощи тонкого щупа из прилагаемого к осциллографу набора подсоедините красный провод прибора к инжекторной клемме ECM системы управления двигателем. Щуп второго сигнального провода (чёрного) осциллографа надёжно заземлите.
Проанализируйте форму считываемого во время проворачивании двигателя сигнала.
Запустив двигатель, проверьте форму управляющего сигнала на холостых оборотах.
Резко нажав на педаль газа, поднимите частоту вращения двигателя до 3000 об/мин, - продолжительность управляющих импульсов в момент акселерации должна заметно увеличиться, с последующей стабилизацией на уровне равном, или чуть меньшем свойственному оборотам холостого хода.
Быстрое закрывание дроссельной заслонки должно приводить к спрямлению осциллограммы, подтверждающему факт перекрывания инжекторов (для систем с отсеканием подачи топлива).
При холодном запуске двигатель нуждается в некотором обогащении воздушно-топливной смеси, что обеспечивается автоматическим увеличением продолжительности открывания инжекторов. По мере прогрева длительность управляющих импульсов на осциллограмме должна непрерывно сокращаться, постепенно приближаясь к типичному для холостых оборотов значению.
В системах впрыска, в которых не применяется инжектор холодного запуска, при холодном запуске двигателя используются дополнительные управляющие импульсы, проявляющиеся на осциллограмме в виде пульсаций переменной длины.
В приведенной ниже таблице представлена типичная зависимость длительности управляющих импульсов открывания инжекторов от рабочего состояния двигателя.
Индуктивные датчики

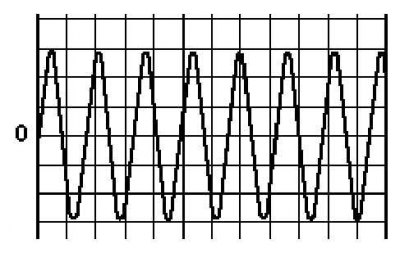

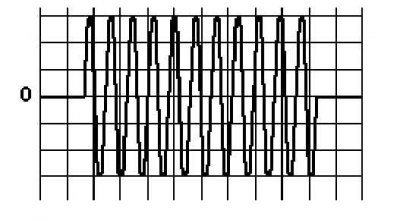

Запустите двигатель и сравните осциллограмму, снимаемую с выхода индуктивного датчика с приведенной на иллюстрации эталонной. Увеличение оборотов двигателя должно сопровождаться увеличением амплитуды вырабатываемого датчиком импульсного сигнала.
Электромагнитный клапан стабилизации оборотов холостого хода (IAC)
В автомобилестроении используются электромагнитные клапаны IAC множества различных типов, выдающих сигналы также различной формы.
Общей отличительной чертой всех клапанов является тот факт, что скважность сигнала должна уменьшаться с возрастанием нагрузки на двигатель, связанной с включением дополнительных потребителей мощности, вызывающих понижение оборотов холостого хода.
Если скважность осциллограммы изменяется с увеличением нагрузки, однако при включении потребителей имеет место нарушение стабильности оборотов холостого хода, проверьте состояние цепи электромагнитного клапана, а также правильность выдаваемого ECM командного сигнала.
Обычно в цепях стабилизации оборотов холостого хода используется 4-полюсный шаговый электродвигатель, описание которого приведено ниже. Проверка 2-контактных и 3-контактных клапанов IAC производится в аналогичной манере, однако осциллограммы выдаваемых ими сигнальных напряжений совершенно непохожи.
Шаговый электромотор, реагируя на выдаваемый ECM пульсирующий управляющий сигнал, производит ступенчатую корректировку оборотов холостого хода двигателя в соответствии с рабочей температурой охлаждающей жидкости и текущей нагрузкой на двигатель.
Уровни управляющих сигналов могут быть проверены при помощи осциллографа, измерительный щуп которого подключается поочерёдно к каждой из четырёх клемм шагового мотора.
Прогрейте двигатель до нормальной рабочей температуры и оставьте его работающим на холостых оборотах.
Для увеличения нагрузки на двигатель включите фары, кондиционер воздуха, либо, - на моделях с гидроусилителем руля, - поверните рулевое колесо. Обороты холостого хода должны на короткое время упасть, однако тут же вновь стабилизироваться за счёт срабатывания клапана IAC.
Лямбда-зонд (кислородный датчик)
Примечание. В Разделе приводятся осциллограммы, типичные для наиболее часто используемых на автомобилях кислородных датчиков циркониевого типа, в которых не используется опорное напряжение 0.5В. В последнее время все большую популярность приобретают титановые датчики, рабочий диапазон сигнала которых составляет 0 - 5 В, причём высокий уровень напряжения выдается при сгорании обеднённой смеси, низкий, - обогащённой.
Подсоедините осциллограф между клеммой лямбда-зонда на ECM и массой.
Удостоверьтесь, что двигатель прогрет до нормальной рабочей температуры.
Если снимаемый сигнал не является волнообразным, а представляет собой линейную зависимость, то, в зависимости от уровня напряжения, это свидетельствует о чрезмерном переобеднении (0 - 0.15 В), либо переобогащении (0.6 - 1 В) воздушно-топливной смеси.
Если на холостых оборотах двигателя имеет место нормальный волнообразный сигнал, попробуйте несколько раз резко выжать педель газа, - колебания сигнала не должны выходить за пределы диапазона 0 - 1 В.
Увеличение оборотов двигателя должно сопровождаться повышением амплитуды сигнала, уменьшение - снижением.
Датчик детонации (KS)
Подсоедините осциллограф между клеммой датчика детонации ECM и массой.

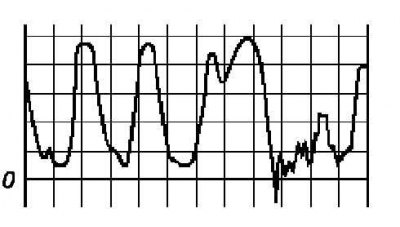

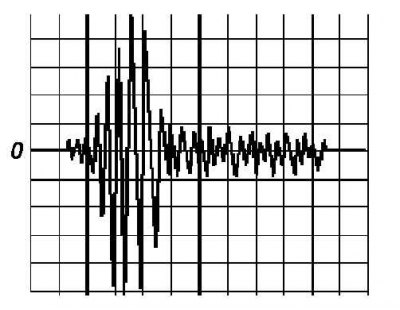

Удостоверьтесь, что двигатель прогрет до нормальной рабочей температуры. Резко выжмите педаль газа и сравните форму снимаемого сигнала переменного тока с приведенной на иллюстрации эталонной осциллограммой.
При недостаточной чёткости изображения легонько постучите по блоку цилиндров в районе размещения датчика детонации.
Если добиться однозначности формы сигнала не удается, замените датчик, либо проверьте состояние электропроводки его цепи.
Сигнал зажигания на выходе усилителя
Подсоедините осциллограф между клеммой усилителя зажигания ECM и массой.
Прогрейте двигатель до нормальной рабочей температуры и оставьте его работающим на холостых оборотах.

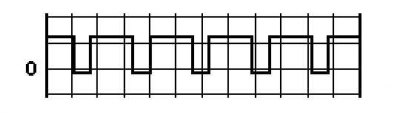

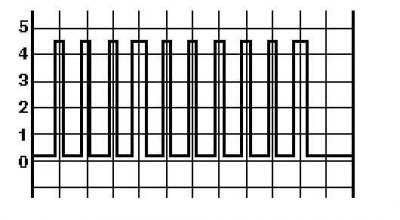

На экран осциллографа должна выдаваться последовательность прямоугольных импульсов постоянного тока. Сравните форму принимаемого сигнала с приведенной на иллюстрации эталонной осциллограммой, уделяя пристальное внимание совпадению таких параметров, как амплитуда, частота и форма импульсов.
При увеличении оборотов двигателя частота сигнала должна увеличиваться прямо пропорционально.
Первичная обмотка катушки зажигания
Подсоедините осциллограф между клеммой катушки зажигания ECM и массой.
Прогрейте двигатель до нормальной рабочей температуры и оставьте его работающим на холостых оборотах.

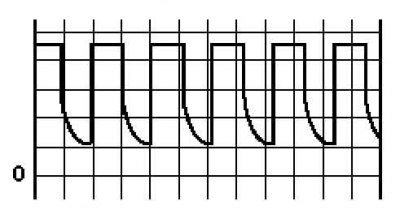

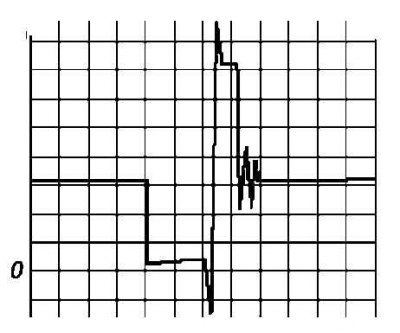

Сравните форму принимаемого сигнала с приведенной на иллюстрации эталонной осциллограммой, - положительные броски напряжения должны иметь постоянную амплитуду.
Неравномерность бросков может быть вызвана чрезмерным сопротивлением вторичной обмотки, а также неисправностью состояния ВВ провода катушки или свечного провода.
