Дверь водителя
1. Рукоятка стеклоподъемника; 2. Розетка замка; 3. Углубление для рукоятки; 4. Покрытие 5. Внутренняя обшивка двери
Указание: на задних дверях следует проводить работу соответствующим образом.
Снятие
1. Отвинтите розетку замка (2) отверткой и снимите ее.
2. Полностью опустите стекло двери с помощью рукоятки.

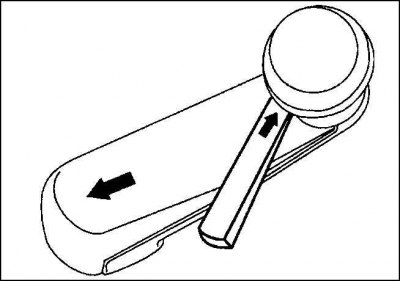

3. Снимите рукоятку стеклоподъемника, для чего маленькой отверткой нажмите на стопорный крючок на покрытии. Опустите покрытие вниз в направлении стрелки и снимите.
4. Снимите рукоятку с оси, снимите распорную шайбу.
5. Бленду (3) для приведения в действие двери изнутри отсоедините пальцами или отверткой от внутренней обшивки двери и снимите.

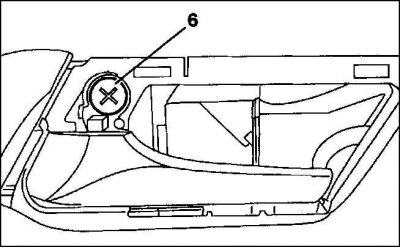

6. Выкрутите винт (6) на механизме управления дверью изнутри.
7. Отожмите покрытие (4) под подлокотником в дверном кармане и выкрутите винт с крестообразным шлицем на головке.
8. Внутреннюю обшивку двери кругообразно слегка отсоедините от жести двери.

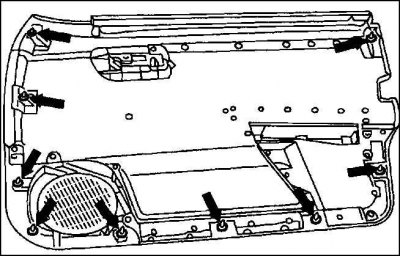

9. Обшивку двери отожмите от дверной жести с нижней стороны и сбоку широким шпателем или отверткой, при этом отсоедините пружинные зажимы. Начинать с нижней стороны обшивки.
Внимание! Проложите материалом, чтобы не поцарапать лак.

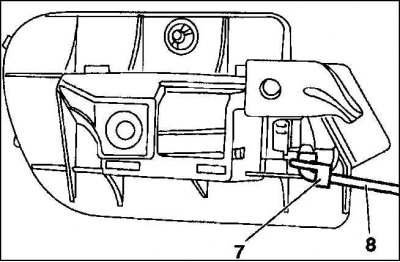

10. Откройте стопор (7) механизма приведения в действие двери изнутри и отсоедините механизм (8). При "электрически регулируемом сиденье водителя" вместо механизма вмонтирована гибкая тяга, отсоедините ее.
11. Отсоедините штекер провода от обшивки двери.
12. Потяните внутреннюю дверную обшивку вверх над кнопкой блокировки двери и извлеките из жести двери.
Установка
1. Перед сборкой проследите за правильной установкой герметизирующей пленки. Небольшие повреждения пленки заклейте липкой лентой, при больших трещинах замените пленку.
Внимание! На заводе держатель крепления подлокотника приклепывается только после монтажа пленки. При замене пленки вырежьте эту область и заклейте внахлестку или уплотните клеящей лентой.
2. Наденьте разъем провода.
3. Вставьте механизм приведения в действие двери изнутри и зафиксируйте его.
4. Замените поврежденные пружинные зажимы. Установите внутреннюю обшивку сверху над кнопкой блокировки двери, введите в шину для уплотнителя и одновременно с пружинными зажимами в отверстия в дверной жести.
5. Прижмите кулаками внутреннюю обшивку двери в области пружинных зажимов.
6. Вкрутите винт с крестообразным шлицем ниже подлокотника. Наложите покрытие.
7. Прикрутите управление дверью изнутри двумя винтами. Наложите оболочку рукоятки.
8. Шайбу зазора (3) рукоятки стеклоподъемника установите большим диаметром к обшивке двери.
9. Насадите рукоятку на ось. При открытом окне рукоятка должна быть направлена наискось вперед вверх.

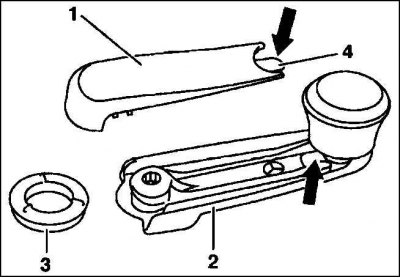

10. Надвиньте снизу оболочку (1) на рукоятку (2), при этом проследите, чтобы головка оболочки вошла в канавку на оси рукоятки. Продвиньте покрытие вперед настолько, пока не войдут в зацепление фиксирующие крючки (стрелка).
11. Приподнимите стекло вверх с помощью рукоятки.
12. Вставьте обшивку для дверного замка сверху и снизу закрепите винтом.
