Электраабсталяванне
Электрычныя схемы
Камбінацыя прыбораў з сістэмай ASSYST (бензінавыя мадэлі)
0

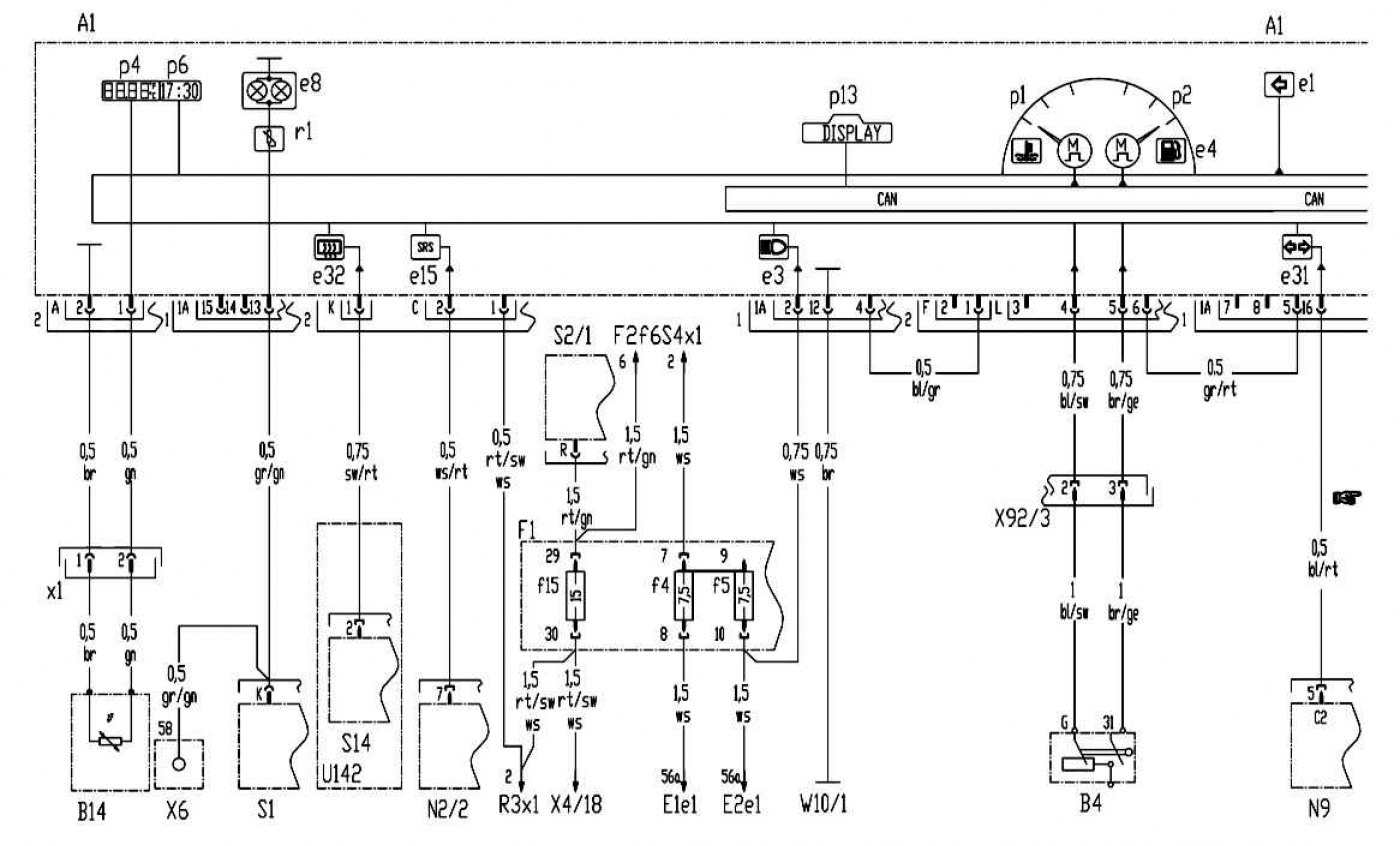

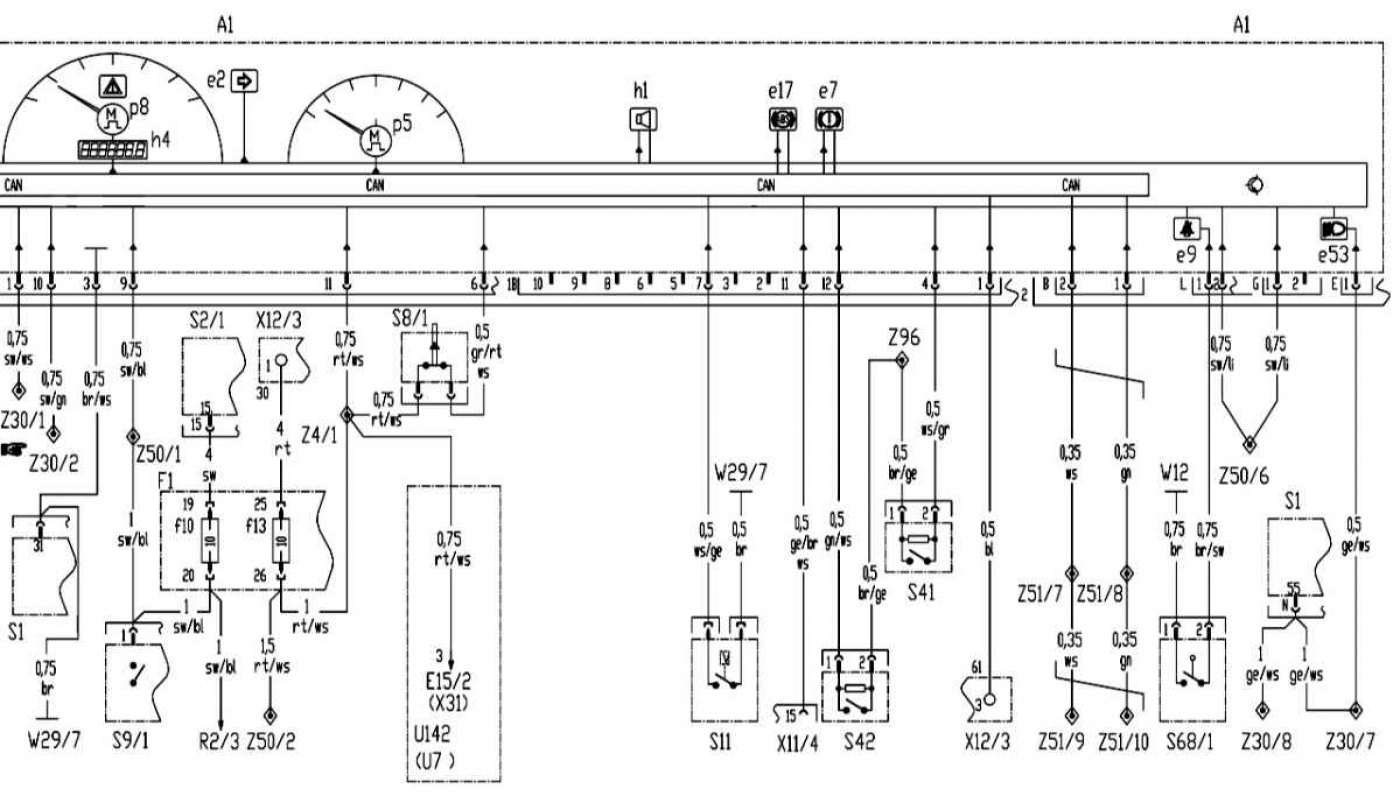

Камбінацыя прыбораў з сістэмай ASSYST (бензінавыя мадэлі)
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Спіс пазначэнняў на электрычных схемах глядзіце на
гэтай старонцы →
