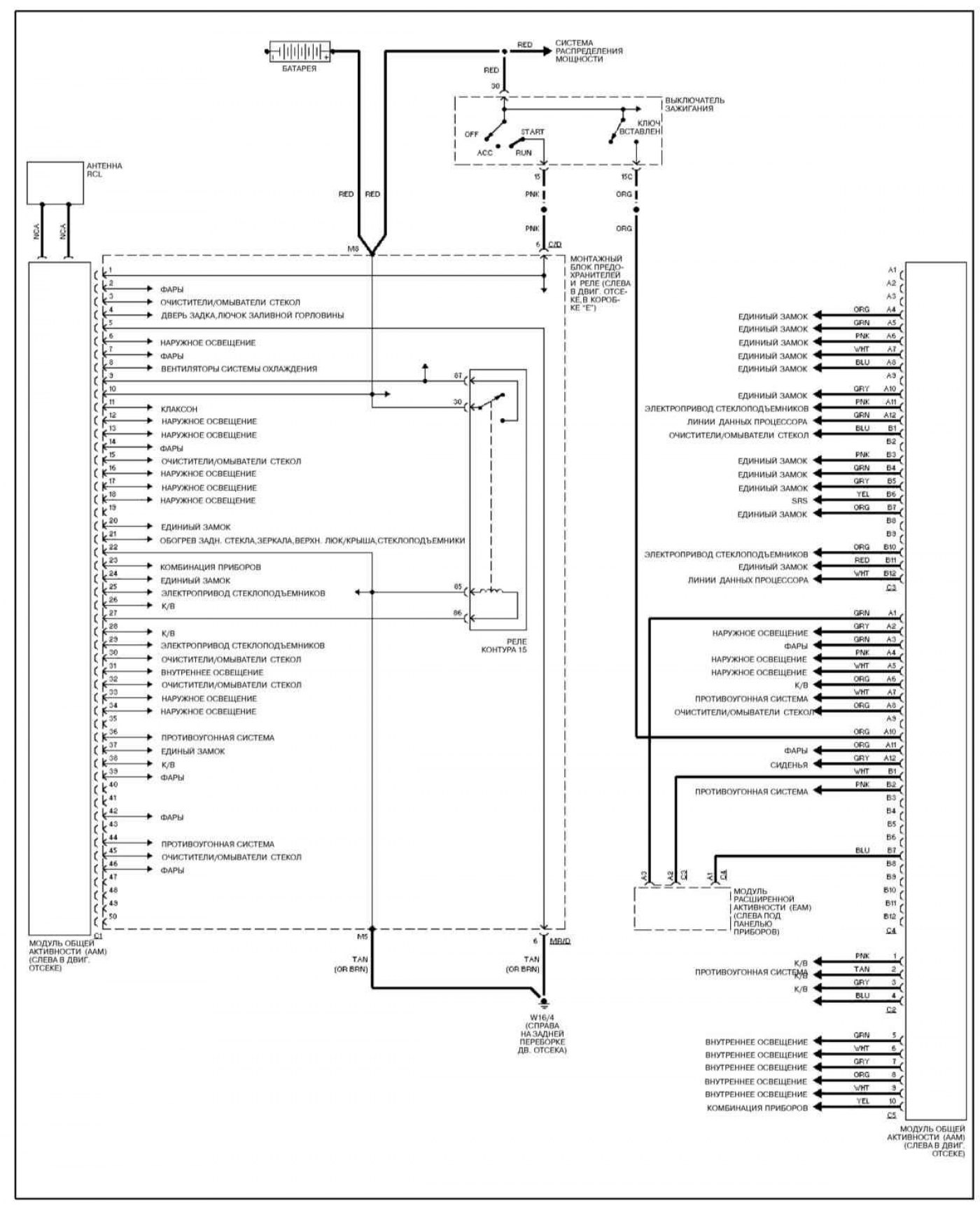

Модуль общей активности (AAM) (ML 430) (Mercedes-Benz M-Class W163)

Модуль общей активности (AAM) (ML 430)

Открыть большую картинку в новой вкладке »

Используемые на электрических схемах аббревиатуры, обозначения электропроводки, выводов и клемм смотрите здесь →
