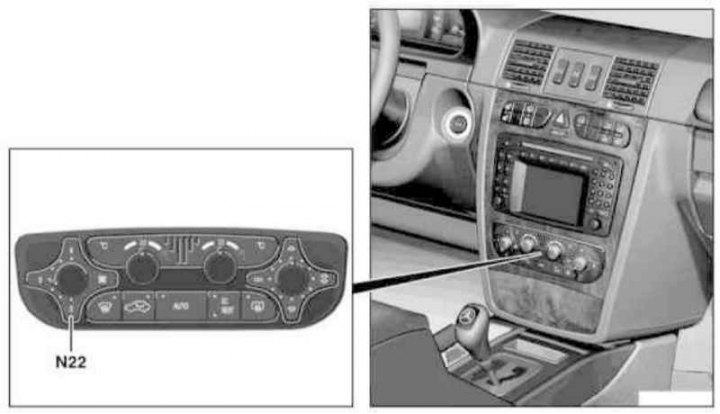

Детали установки панели управления функционированием систем отопления/вентиляции/кондиционирования воздуха (HVAC) (N22)
1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.
7 — Вспомогательный аккумулятор
8 — Клемма положительного провода модуля
9 — Клемма отрицательного провода модуля
W10 — Заземление батареи
2. Снимите крышку центральной (консольной) секции панели приборов (см. Главу Кузов).
3. Панель управления функционированием HVAC (N22) просто защелкнута в фиксаторы крышки и для снятия ее следует потянуть наружу.
4. Установка производится в обратном порядке, - проследите за надежностью защелкивания фиксаторов панели.
Примечание. После замены панели управления HVAC необходимо произвести процедуру синхронизации сервомоторов с помощью диагностического сканера STAR DIAGNOSIS, подключаемому к разъему DLC автомобиля (см. иллюстрацию Схема подключения считывателя STAR DIAGNOSIS (0100) к диагностическому разъему DLC (Х11/4)), - обратитесь на фирменную СТО Mercedes-Benz. Также произведите очистку памяти процессора системы бортовой самодиагностики.
