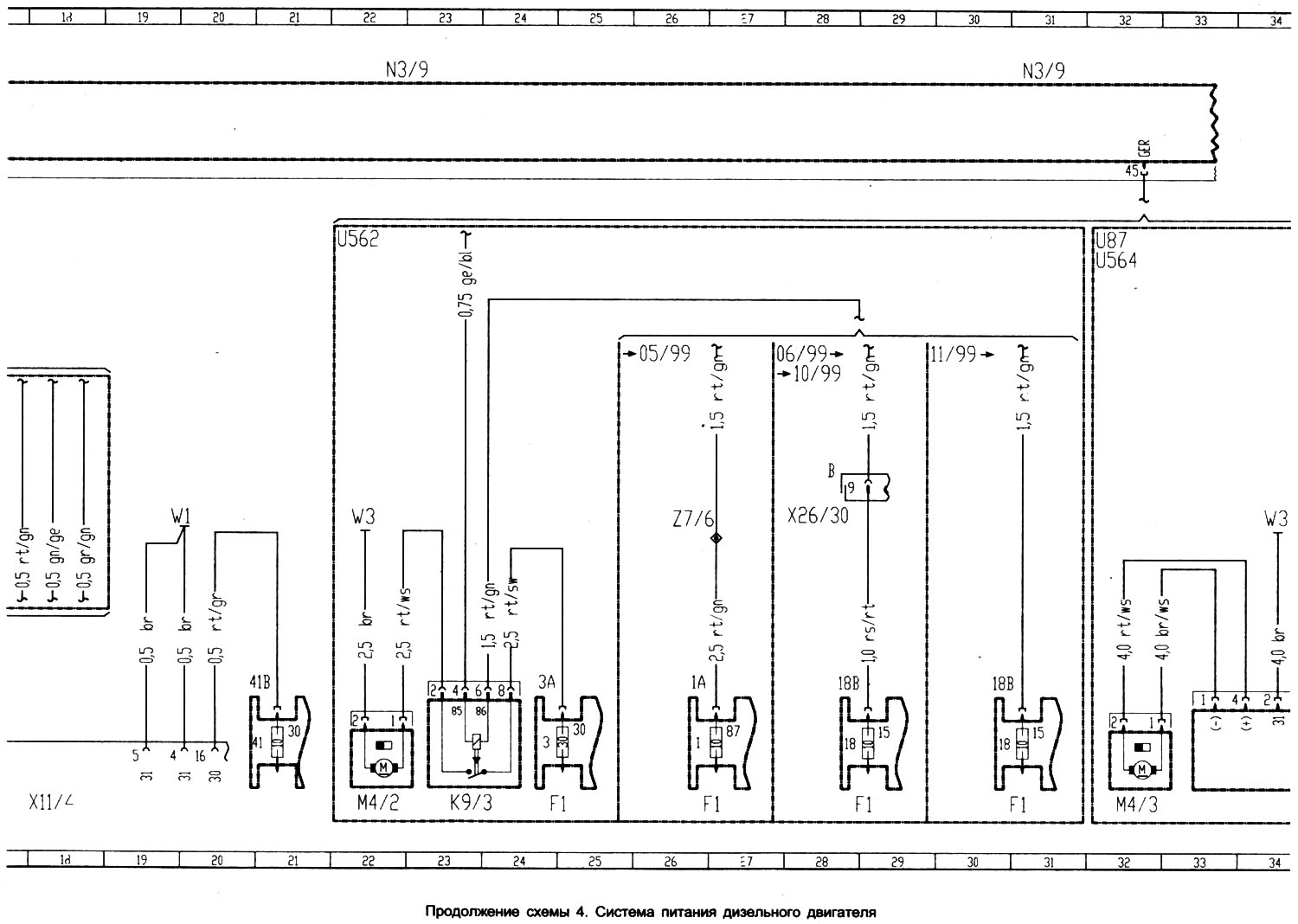

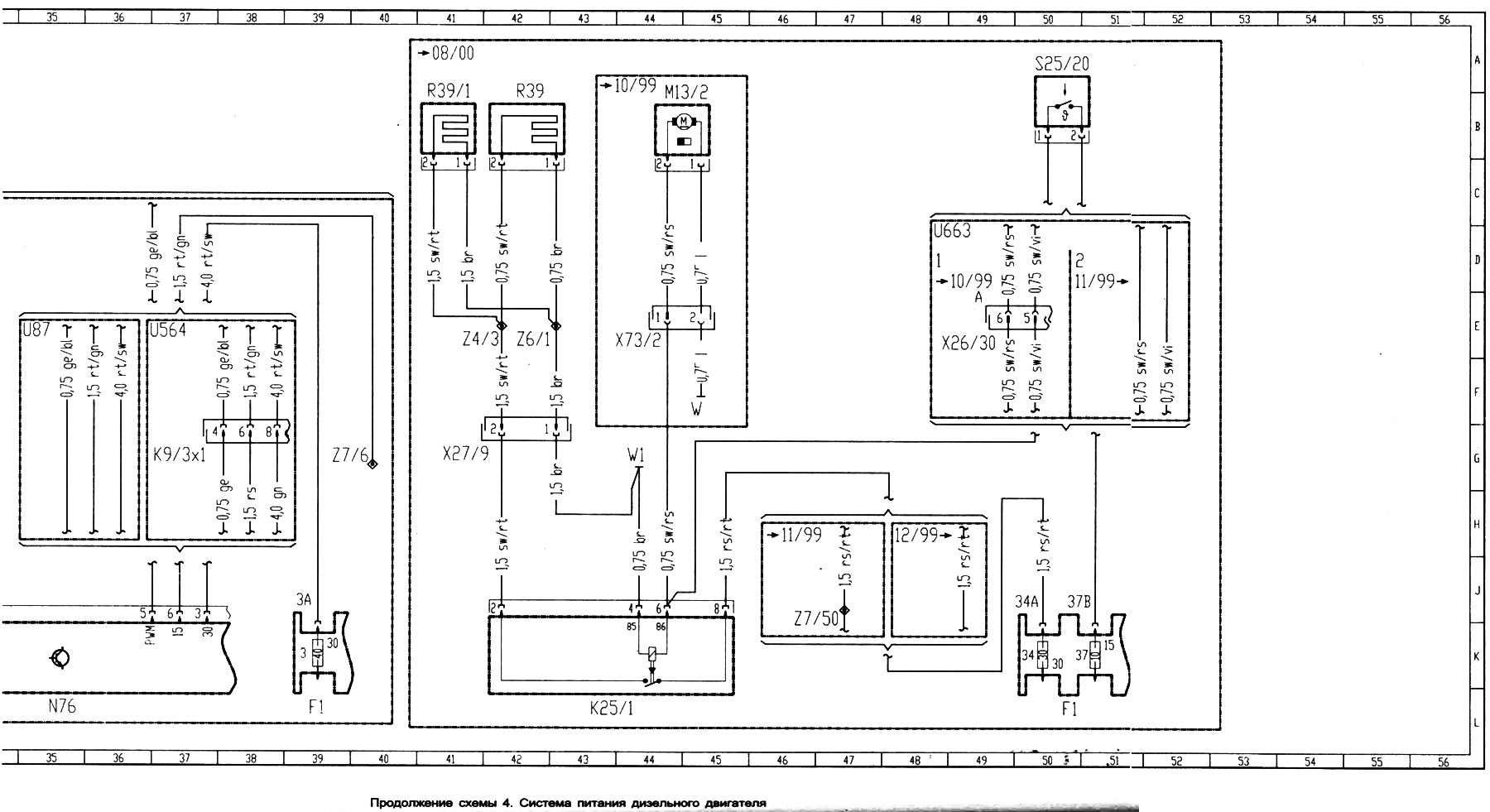

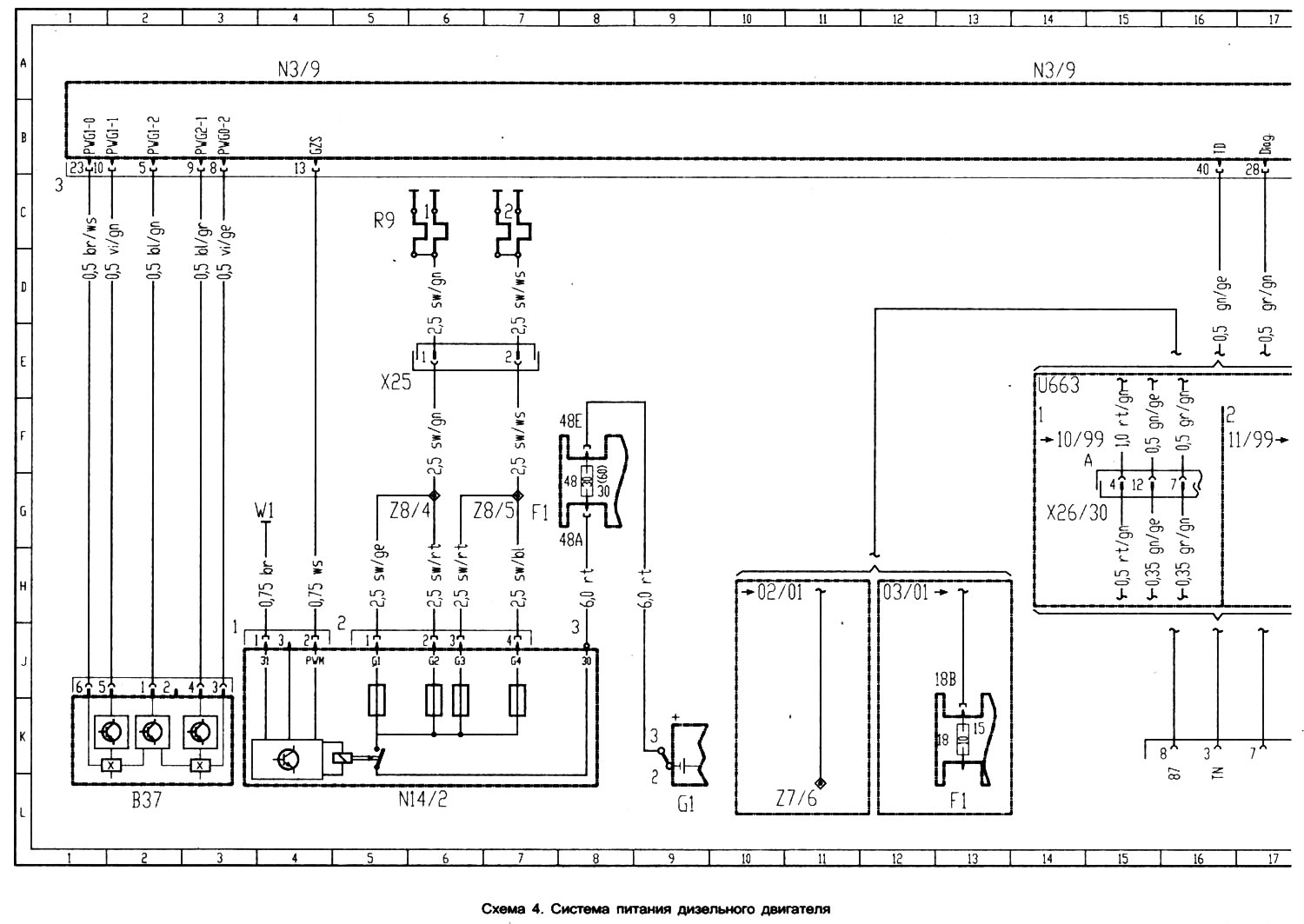

Схема 4. Система питания дизельного двигателя
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
- B37 датчик положения педали акселератора
- F1 блок предохранителей и реле
- Fn1 предохранитель 1
- Fn3 предохранитель 3
- Fn18 предохранитель 18
- Fn34 предохранитель 34
- Fn37 предохранитель 37
- Fn41 предохранитель 41
- Fn48 предохранитель 48
- G1 аккумулятор
- К9/3 реле электрического вентилятора обдува радиатора
- К9/Зх1 штекер кондиционера
- К25/1 реле водяного насоса
- М4/2 электродвигатель вентилятора обдува радиатора
- М4/3 электровентилятор
- M1 3/2 отопитель
- N3/9 блок управления питанием дизельного двигателя
- N76 реле управления вентилятором обдува радиатора
- R9 свечи накаливания
- R39 подогреватель
- R39/1 нагревательный элемент вентилятора
- S25/20 датчик температуры воздуха наддува
- S9/1 выключатель стоп-сигналов
- U87 для кондиционера
- U562 для отопителя
- U65 для системы безопасности без боковых подушек
- U5 64 для кондиционера
- W1 точка «массы» (-) под блоком управления
- W3 точка «массы» (-) на левом крыле
- X11/4 диагностический разъем
- Х25 штекер диагностического разъема
- Z6/20 соединение жгута проводов моторного отсека/панели приборов
- Z27/9 штекер водяного насоса
- Z73/2 штекер водяного насоса
- Z4/3 клемма 30
- Z6/1 точка «массы» (-)
- Z7/6 клемма 87
- Z7/50 лемма 30 от предохранителя Fn34
- Z8/4 штекер свечей предварительного разогрева цилиндров 1 и 2
- Z8/5 штекер свечей предварительного разогрева цилиндров 3 и 4
