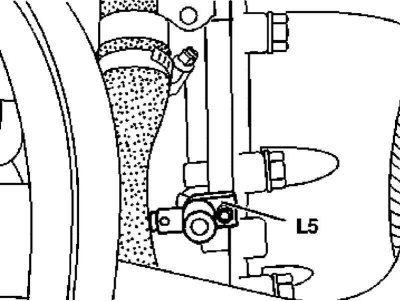

Детали установки датчика CKP (L5) двигателя серии 111

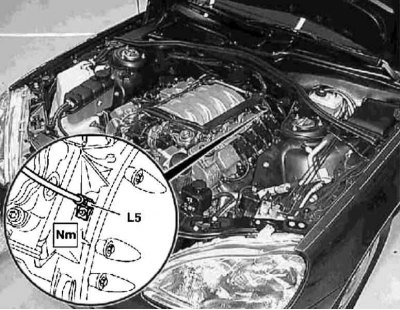

Детали установки датчика CKP (L5) двигателей серий 112 и 113
1. Детали установки датчика CKP бензиновых двигателей показаны на иллюстрациях, в случае необходимости снимите воздухоочиститель.
2. После замены датчика CKP необходимо произвести реинициализацию модуля управления с применением специального диагностического оборудования, - разумнее всего поручить выполнение данной процедуры специалистам автосервиса.
Дизельные модели

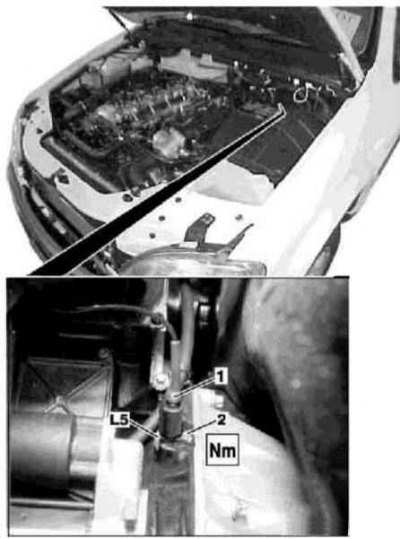

Детали установки датчика CKP двигателя серии 612
1 — Контактный разъем
2 — Болт
L5 — Датчик CKP
1. Детали установки датчика CKP дизельного двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки
2. Поддомкратьте автомобиль и установите его на подпорки.
3. Снимите нижнюю секцию шумоизоляции.
4. Рассоедините контактный разъем (1).
5. Выверните крепежный болт (2) и снимите датчик CKP (L5).
6. Установка производится в обратном порядке.
